TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|

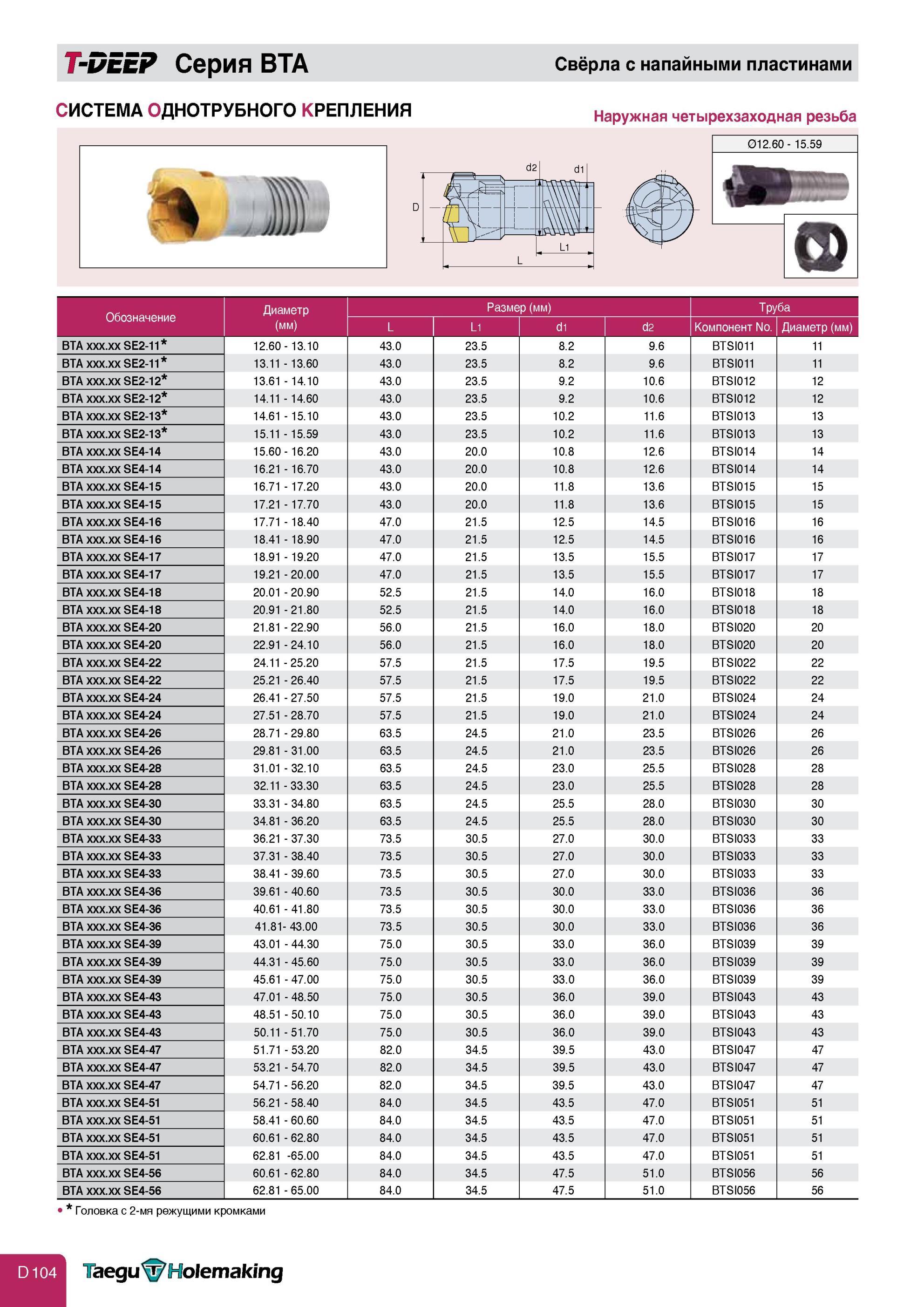

426 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D104 |
|||||
Обработка отверстий Головки T-DEEP Серия BTA Свёрла Taegutec с напайными пластинами Система однотрубного крепления Наружная четырехзаходная резьба ОбозначОбработка отверстий Головки T-DEEP Серия BTA Свёрла Taegutec с напайными пластинами Система однотрубного крепления Наружная четырехзаходная резьба Обозначение f-PEEP Серия BTA Свёрла с напайными пластинами СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба Обозначение Диаметр Размер (мм) Труба (мм) L L1 d1 d2 Компонент No. Диаметр (мм) BTA xxx.xx SE2-11 12.60 - 13.10 43.0 23.5 8.2 9.6 BTSI011 11 BTA xxx.xx SE2-11 13.11 - 13.60 43.0 23.5 8.2 9.6 BTSI011 11 BTA xxx.xx SE2-12 13.61 - 14.10 43.0 23.5 9.2 10.6 BTSI012 12 BTA xxx.xx SE2-12 14.11 - 14.60 43.0 23.5 9.2 10.6 BTSI012 12 BTA xxx.xx SE2-13 14.61 - 15.10 43.0 23.5 10.2 11.6 BTSI013 13 BTA xxx.xx SE2-13 15.11 - 15.59 43.0 23.5 10.2 11.6 BTSI013 13 BTA xxx.xx SE4-14 15.60 - 16.20 43.0 20.0 10.8 12.6 BTSI014 14 BTA xxx.xx SE4-14 16.21 - 16.70 43.0 20.0 10.8 12.6 BTSI014 14 BTA xxx.xx SE4-15 16.71 - 17.20 43.0 20.0 11.8 13.6 BTSI015 15 BTA xxx.xx SE4-15 17.21 - 17.70 43.0 20.0 11.8 13.6 BTSI015 15 BTA xxx.xx SE4-16 17.71 - 18.40 47.0 21.5 12.5 14.5 BTSI016 16 BTA xxx.xx SE4-16 18.41 - 18.90 47.0 21.5 12.5 14.5 BTSI016 16 BTA xxx.xx SE4-17 18.91 - 19.20 47.0 21.5 13.5 15.5 BTSI017 17 BTA xxx.xx SE4-17 19.21 - 20.00 47.0 21.5 13.5 15.5 BTSI017 17 BTA xxx.xx SE4-18 20.01 - 20.90 52.5 21.5 14.0 16.0 BTSI018 18 BTA xxx.xx SE4-18 20.91 - 21.80 52.5 21.5 14.0 16.0 BTSI018 18 BTA xxx.xx SE4-20 21.81 - 22.90 56.0 21.5 16.0 18.0 BTSI020 20 BTA xxx.xx SE4-20 22.91 - 24.10 56.0 21.5 16.0 18.0 BTSI020 20 BTA xxx.xx SE4-22 24.11 - 25.20 57.5 21.5 17.5 19.5 BTSI022 22 BTA xxx.xx SE4-22 25.21 - 26.40 57.5 21.5 17.5 19.5 BTSI022 22 BTA xxx.xx SE4-24 26.41 - 27.50 57.5 21.5 19.0 21.0 BTSI024 24 BTA xxx.xx SE4-24 27.51 - 28.70 57.5 21.5 19.0 21.0 BTSI024 24 BTA xxx.xx SE4-26 28.71 - 29.80 63.5 24.5 21.0 23.5 BTSI026 26 BTA xxx.xx SE4-26 29.81 - 31.00 63.5 24.5 21.0 23.5 BTSI026 26 BTA xxx.xx SE4-28 31.01 - 32.10 63.5 24.5 23.0 25.5 BTSI028 28 BTA xxx.xx SE4-28 32.11 - 33.30 63.5 24.5 23.0 25.5 BTSI028 28 BTA xxx.xx SE4-30 33.31 - 34.80 63.5 24.5 25.5 28.0 BTSI030 30 BTA xxx.xx SE4-30 34.81 - 36.20 63.5 24.5 25.5 28.0 BTSI030 30 BTA xxx.xx SE4-33 36.21 - 37.30 73.5 30.5 27.0 30.0 BTSI033 33 BTA xxx.xx SE4-33 37.31 - 38.40 73.5 30.5 27.0 30.0 BTSI033 33 BTA xxx.xx SE4-33 38.41 - 39.60 73.5 30.5 27.0 30.0 BTSI033 33 BTA xxx.xx SE4-36 39.61 - 40.60 73.5 30.5 30.0 33.0 BTSI036 36 BTA xxx.xx SE4-36 40.61 - 41.80 73.5 30.5 30.0 33.0 BTSI036 36 BTA xxx.xx SE4-36 41.81- 43.00 73.5 30.5 30.0 33.0 BTSI036 36 BTA xxx.xx SE4-39 43.01 - 44.30 75.0 30.5 33.0 36.0 BTSI039 39 BTA xxx.xx SE4-39 44.31 - 45.60 75.0 30.5 33.0 36.0 BTSI039 39 BTA xxx.xx SE4-39 45.61 - 47.00 75.0 30.5 33.0 36.0 BTSI039 39 BTA xxx.xx SE4-43 47.01 - 48.50 75.0 30.5 36.0 39.0 BTSI043 43 BTA xxx.xx SE4-43 48.51 - 50.10 75.0 30.5 36.0 39.0 BTSI043 43 BTA xxx.xx SE4-43 50.11 - 51.70 75.0 30.5 36.0 39.0 BTSI043 43 BTA xxx.xx SE4-47 51.71 - 53.20 82.0 34.5 39.5 43.0 BTSI047 47 BTA xxx.xx SE4-47 53.21 - 54.70 82.0 34.5 39.5 43.0 BTSI047 47 BTA xxx.xx SE4-47 54.71 - 56.20 82.0 34.5 39.5 43.0 BTSI047 47 BTA xxx.xx SE4-51 56.21 - 58.40 84.0 34.5 43.5 47.0 BTSI051 51 BTA xxx.xx SE4-51 58.41 - 60.60 84.0 34.5 43.5 47.0 BTSI051 51 BTA xxx.xx SE4-51 60.61 - 62.80 84.0 34.5 43.5 47.0 BTSI051 51 BTA xxx.xx SE4-51 62.81 -65.00 84.0 34.5 43.5 47.0 BTSI051 51 BTA xxx.xx SE4-56 60.61 - 62.80 84.0 34.5 47.5 51.0 BTSI056 56 BTA xxx.xx SE4-56 62.81 - 65.00 84.0 34.5 47.5 51.0 BTSI056 56 Головка с 2-мя режущими кромками Taegu&Holemaking |
|||||
