Обработка отверстий Головки Taegutec T-DEEP Серия TBTA-C Система однотрубного и двухтрубного крепления Пластины сменные режущие для свёрл Наружная четырех

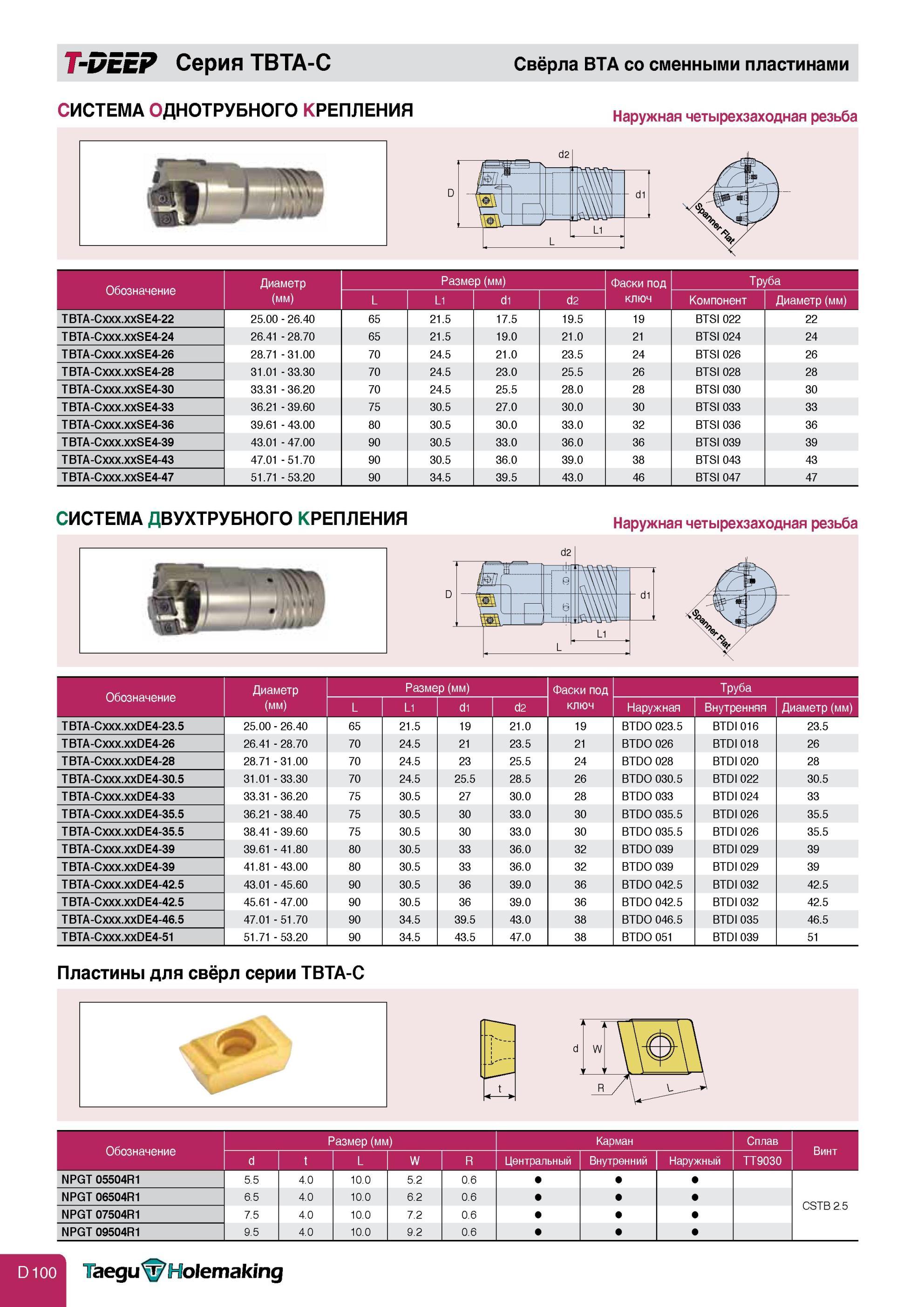

Обработка отверстий Головки Taegutec T-DEEP Серия TBTA-C Система однотрубного и двухтрубного крепления Пластины сменные режущие для свёрл Наружная четырехзаходная р T-DEEPСерия TBTA-C Свёрла ВТА со сменными пластинами СИСТЕМА ОДНОТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба Обозначение Диаметр (мм) L Размер (мм) L1 d1 d2 Фаски под ключ Труба Компонент Диаметр (мм) TBTA-Cxxx.xxSE4-22 25.00 - 26.40 65 21.5 17.5 19.5 19 BTSI 022 22 TBTA-Cxxx.xxSE4-24 26.41 - 28.70 65 21.5 19.0 21.0 21 BTSI 024 24 TBTA-Cxxx.xxSE4-26 28.71 - 31.00 70 24.5 21.0 23.5 24 BTSI 026 26 TBTA-Cxxx.xxSE4-28 31.01 - 33.30 70 24.5 23.0 25.5 26 BTSI 028 28 TBTA-Cxxx.xxSE4-30 33.31 - 36.20 70 24.5 25.5 28.0 28 BTSI 030 30 TBTA-Cxxx.xxSE4-33 36.21 - 39.60 75 30.5 27.0 30.0 30 BTSI 033 33 TBTA-Cxxx.xxSE4-36 39.61 - 43.00 80 30.5 30.0 33.0 32 BTSI 036 36 TBTA-Cxxx.xxSE4-39 43.01 - 47.00 90 30.5 33.0 36.0 36 BTSI 039 39 TBTA-Cxxx.xxSE4-43 47.01 - 51.70 90 30.5 36.0 39.0 38 BTSI 043 43 TBTA-Cxxx.xxSE4-47 51.71 - 53.20 90 34.5 39.5 43.0 46 BTSI 047 47 СИСТЕМА ДВУХТРУБНОГО КРЕПЛЕНИЯ Наружная четырехзаходная резьба Обозначение Диаметр (мм) Размер (мм) L L1 d1 d2 Фаски под ключ Труба Наружная Внутренняя Диаметр (мм) TBTA-Cxxx.xxDE4-23.5 25.00 - 26.40 65 21.5 19 21.0 19 BTDO 023.5 BTDI 016 23.5 TBTA-Cxxx.xxDE4-26 26.41 - 28.70 70 24.5 21 23.5 21 BTDO 026 BTDI 018 26 TBTA-Cxxx.xxDE4-28 28.71 - 31.00 70 24.5 23 25.5 24 BTDO 028 BTDI 020 28 TBTA-Cxxx.xxDE4-30.5 31.01 - 33.30 70 24.5 25.5 28.5 26 BTDO 030.5 BTDI 022 30.5 TBTA-Cxxx.xxDE4-33 33.31 - 36.20 75 30.5 27 30.0 28 BTDO 033 BTDI 024 33 TBTA-Cxxx.xxDE4-35.5 36.21 - 38.40 75 30.5 30 33.0 30 BTDO 035.5 BTDI 026 35.5 TBTA-Cxxx.xxDE4-35.5 38.41 - 39.60 75 30.5 30 33.0 30 BTDO 035.5 BTDI 026 35.5 TBTA-Cxxx.xxDE4-39 39.61 - 41.80 80 30.5 33 36.0 32 BTDO 039 BTDI 029 39 TBTA-Cxxx.xxDE4-39 41.81 - 43.00 80 30.5 33 36.0 32 BTDO 039 BTDI 029 39 TBTA-Cxxx.xxDE4-42.5 43.01 - 45.60 90 30.5 36 39.0 36 BTDO 042.5 BTDI 032 42.5 TBTA-Cxxx.xxDE4-42.5 45.61 - 47.00 90 30.5 36 39.0 36 BTDO 042.5 BTDI 032 42.5 TBTA-Cxxx.xxDE4-46.5 47.01 - 51.70 90 34.5 39.5 43.0 38 BTDO 046.5 BTDI 035 46.5 TBTA-Cxxx.xxDE4-51 51.71 - 53.20 90 34.5 43.5 47.0 38 BTDO 051 BTDI 039 51 Пластины для свёрл серии TBTA-C Обозначение NPGT 05504R1 NPGT 06504R1 NPGT 07504R1 NPGT 09504R1 Размер (мм) Карман Сплав d t L W R Центральный Внутренний Наружный TT9030 5.5 4.0 10.0 5.2 0.6 6.5 4.0 10.0 6.2 0.6 7.5 4.0 10.0 7.2 0.6 9.5 4.0 10.0 9.2 0.6 CSTB 2.5 TaeguHolemaking Винт
