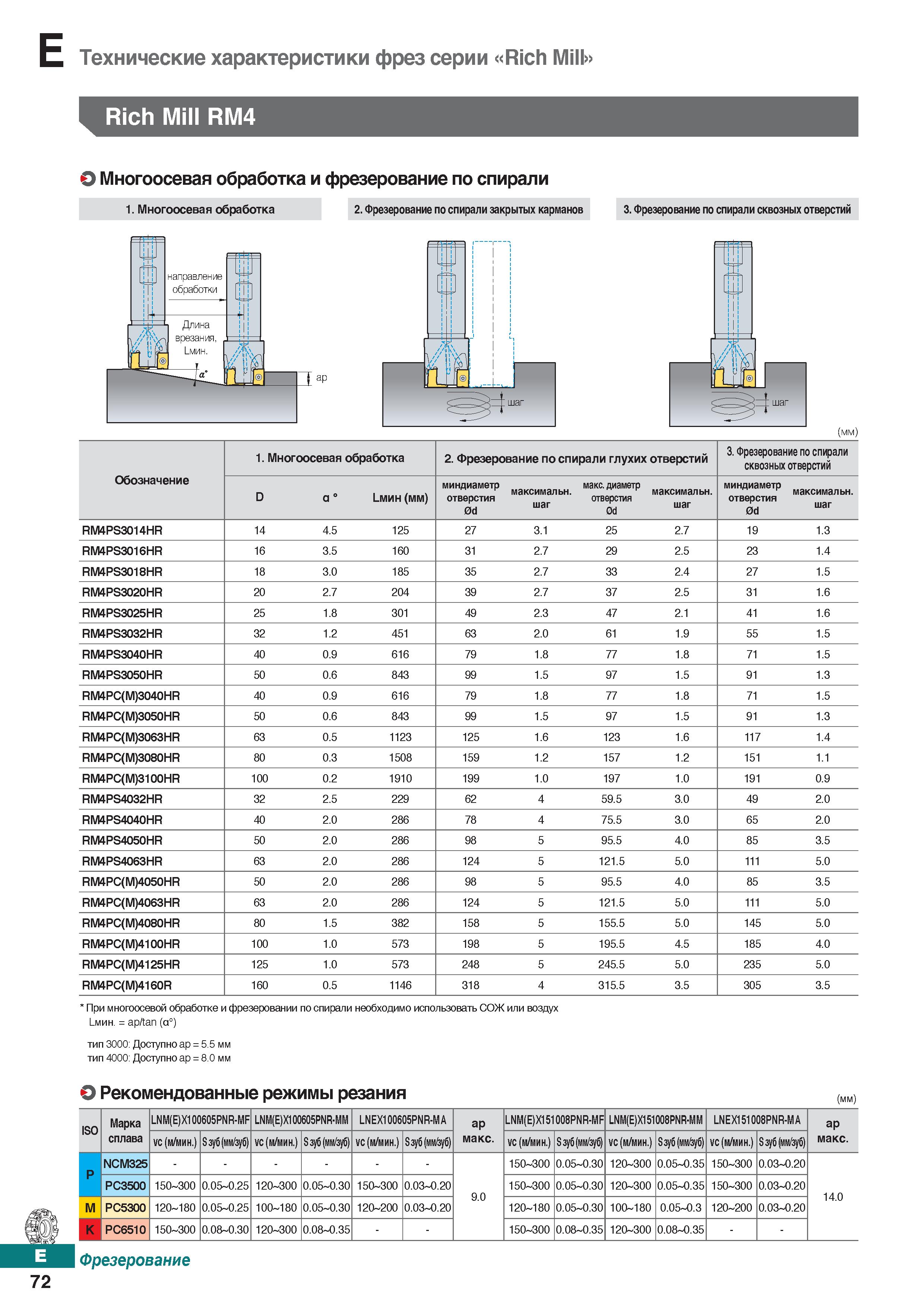

Многоосевая обработка и фрезерование по спирали _ Многоосевая обработка 2. Фрезерование по спирали закрытых карманов 3. Фрезерование по спирали сквозных отверстий шаг (мм) Обозначение 1. Многоосевая обработка 2. Фрезерование по спирали глухих отверстий 3. Фрезерование по спирали сквозных отверстий D a Lmhh (mm) миндиаметр отверстия 0d макс. диаметр максимальн. отверстия шаг 0d максимальн. шаг миндиаметр отверстия 0d максимальн. шаг Технические характеристики фрез серии Rich Mill Rich Mill RM4 О RM4PS3014HR 14 4.5 125 27 3.1 25 2.7 19 1.3 RM4PS3016HR 16 3.5 160 31 2.7 29 2.5 23 1.4 RM4PS3018HR 18 3.0 185 35 2.7 33 2.4 27 1.5 RM4PS3020HR 20 2.7 204 39 2.7 37 2.5 31 1.6 RM4PS3025HR 25 1.8 301 40 2.3 47 2.1 41 1.6 RM4PS3032HR 32 1.2 451 63 2.0 61 1.9 55 1.5 RM4PS3040HR 40 0.9 616 79 1.8 77 1.8 71 1.5 RM4PS3050HR 50 0.6 843 99 1.5 97 1.5 91 1.3 RM4PC(M)3040HR 40 0.9 616 79 1.8 77 1.8 71 1.5 RM4PC(M)3050HR 50 0.6 843 99 1.5 97 1.5 91 1.3 RM4PC(M)3063HR 63 0.5 1123 125 1.6 123 1.6 117 1.4 RM4PC(M)3080HR 80 0.3 1508 159 1.2 157 1.2 151 1.1 RM4PC(M)3100HR 100 0.2 1910 199 1.0 197 1.0 191 0.9 RM4PS4032HR 32 2.5 229 62 4 59.5 3.0 49 2.0 RM4PS4040HR 40 2.0 286 78 4 75.5 3.0 65 2.0 RM4PS4050HR 50 2.0 286 98 5 95.5 4.0 85 3.5 RM4PS4063HR 63 2.0 286 124 5 121.5 5.0 111 5.0 RM4PC(M)4050HR 50 2.0 286 98 5 95.5 4.0 85 3.5 RM4PC(M)4063HR 63 2.0 286 124 5 121.5 5.0 111 5.0 RM4PC(M)4080HR 80 1.5 382 158 5 155.5 5.0 145 5.0 RM4PC(M)4100HR 100 1.0 573 198 5 195.5 4.5 185 4.0 RM4PC(M)4125HR 125 1.0 573 248 5 245.5 5.0 235 5.0 RM4PC(M)4160R 160 0.5 1146 318 4 315.5 3.5 305 3.5 При многоосевой обработке и фрезеровании по спирали необходимо использовать СОЖ или воздух 1 мин. = ap tan (а°) тип 3000: Доступно ар = 5.5мм тип 4000: Доступно ар = 8.0мм Рекомендованные режимы резания (мм) ISO Марка сплава LNM(E)X100605PNR-MF LNM(E)X100605PNR-MM LNEX100605PNR-MA ар макс. LNM(E)X151008PNR-MF LNM(E)X151008PNR-MM LNEX151008PNR-MA ар макс. vc ( м/мин .) S зуб (мм/зуб) vc ( м/мин .) S зуб (мм/зуб) vc ( м/мин .) S зуб (мм/зуб) vc ( м/мин .) S зуб (мм/зуб) vc ( м/мин .) S3y6(MM ;y6) vc ( м/мин .) S зуб (мм/зуб) P NCM325 9.0 150-300 0.05-0.30 120-300 0.05-0.35 150-300 0.03-0.20 14.0 PC3500 150-300 0.05-0.25 120-300 0.05-0.30 150-300 0.03-0.20 150-300 0.05-0.30 120-300 0.05-0.35 150-300 0.03-0.20 M PC5300 120-180 0.05-0.25 100-180 0.05-0.30 120-200 0.03-0.20 120-180 0.05-0.30 100-180 0.05-0.3 120-200 0.03-0.20 K PC6510 150-300 0.08-0.30 120-300 0.08-0.35 150-300 0.08-0.35 120-300 0.08-0.35 72 Фрезерование
