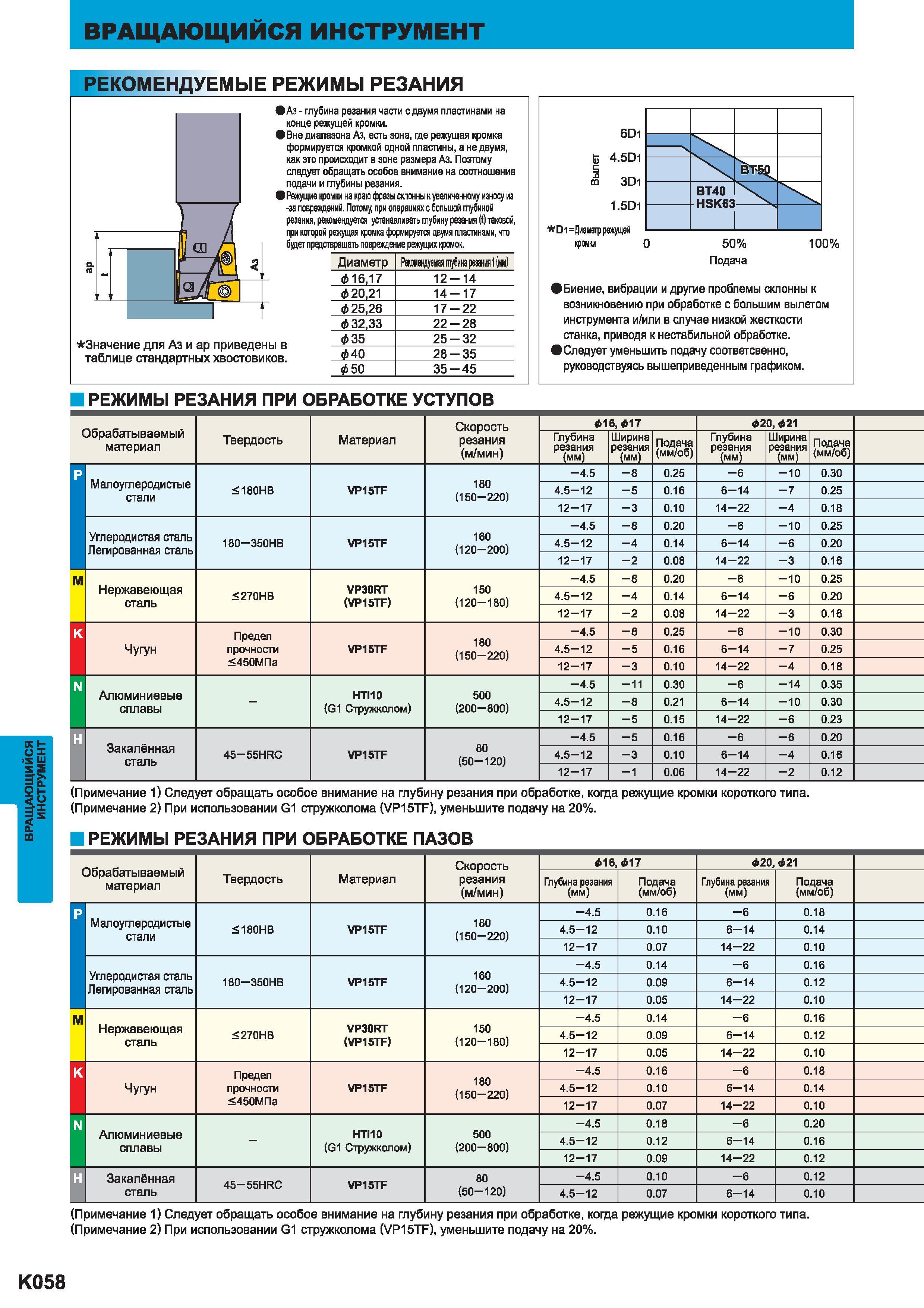

Многофункциональные концевые фрезы Mitsubishi AQX с удлиненной наборной режущей кромкой из сменных режущих пластин Рекомендуемые режимы резания _ Аз Глубина резания части с двумя пластинами на конце режущей кромки в Вне диапазона Аз есть зона где режущая кромка формируется кромкой одной пластины а не двумя как это происходит в зоне размера Аз. Поэтому следует обращать особое внимание на соотношение подачи и глубины резания. 9 Режущие кромки на краю фрезы склонны к увеличенному износу из -за повреждений. Потому при операциях с большой глубиной резания рекомендуется устанавливать глубину резания (t) таковой при которой режущая кромка формируется двумя пластинами что будет предотвращать повреждение режущих кромок. Значение для Аз и ар приведены в таблице стандартных хвостовиков. Диаметр Реимщаш Шубина резания (мм 1617 12-14 2021 14-17 02526 17-22 3233 22-28 35 25-32 040 28-35 50 35-45 DiДиаыеф режущей фОМКИ 50% Подача 100% Биение вибрации и другие проблемы склонны к возникновению при обработке с большим выпетом инструмента и или в случае низкой жесткости станка приводя к нестабильной обработке. Следует уменьшить подачу соответсвенно руководствуясь вышеприведенным графиком. РЕЖИМЫ РЕ ЗАНИЯ ПРИ С )БРАБОТКЕ У СТУПОВ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) 16417 420 21 Глубина резания (мм) Ширина резания (мм) Подача (мм/об) Глубина резания (мм) Ширина резания (мм) Подача (мм/об) i Малоуглеродистые стали 180НВ VP15TF 180 (150-220) -4.5 -8 0.25 -6 -10 0.30 4.5-12 -5 0.16 6-14 -7 0.25 12-17 -3 0.10 14-22 -4 0.18 Углеродистая сталь Легированная сталь 180 350НВ VP15TF 160 (120-200) -4.5 -8 0.20 -6 -10 0.25 4.5-12 -4 0.14 6-14 -6 0.20 12-17 -2 0.08 14-22 -3 0.16 Нержавеющая сталь 270НВ VP30RT (VP15TF) 150 (120-180) -4.5 -8 0.20 -6 -10 0.25 4.5-12 -4 0.14 6-14 -6 0.20 12-17 -2 0.08 14-22 -3 0.16 к Чугун Предел прочности 450МПа VP15TF 180 (150-220) -4.5 -8 0.25 -6 -10 0.30 N 4.5-12 -5 0.16 6-14 -7 0.25 12-17 -3 0.10 14-22 -4 0.18 Алюминиевые сплавы - HTi10 (G1 Стружколом) 500 (200-800) -4.5 -11 0.30 -6 -14 0.35 4.5-12 -8 0.21 6-14 -10 0.30 12-17 -5 0.15 14-22 -6 0.23 Н Закалённая сталь 45 55HRC VP15TF 80 (50-120) -4.5 -5 0.16 -6 -6 0.20 4.5-12 -3 0.10 6-14 -4 0.16 12-17 -1 0.06 14-22 -2 0.12 (Примечание 1) Следует обращать особое внимание на глубину резания при обработке когда режущие кромки короткого типа. (Примечание 2) При использовании G1 стружколома (VP15TF) уменьшите подачу на 20%. Режимы резания ПРИ ОБРАБОТКЕ ПАЗОВ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) 16417 20 21 Глубина резания (мм) Подача (мм/об) Глубина резания (мм) Подача (мм/об) М Малоуглеродистые стали 5180НВ VP15TF 180 (150-220) -4.5 0.16 -6 0.18 4.5-12 0.10 6-14 0.14 12-17 0.07 14-22 0.10 Углеродистая сталь Легированная сталь 180 350НВ VP15TF 160 (120-200) -4.5 0.14 -6 0.16 4.5-12 0.09 6-14 0.12 12-17 0.05 14-22 0.10 Нержавеющая сталь 270НВ VP30RT (VP15TF) 150 (120-180) -4.5 0.14 -6 0.16 4.5-12 0.09 6-14 0.12 12-17 0.05 14-22 0.10 К Чугун Предел прочности 450МПа VP15TF 180 (150-220) -4.5 0.16 -6 0.18 N 4.5-12 0.10 6-14 0.14 12-17 0.07 14-22 0.10 Алюминиевые сплавы - HTi10 (G1 Стружкопом) 500 (200-800) -4.5 0.18 -6 0.20 4.5-12 0.12 6-14 0.16 12-17 0.09 14-22 0.12 Н Закалённая сталь 45 55HRC VP15TF 80 (50-120) -4.5 0.10 -6 0.12 4.5-12 0.07 6-14 0.10 (Примечание 1) Следует обращать особое внимание на глубину резания при обработке когда режущие кромки короткого типа. (Примечание 2) При использовании G1 стружколома (VP15TF) уменьшите подачу на 20%. К058 Mitsubishi
