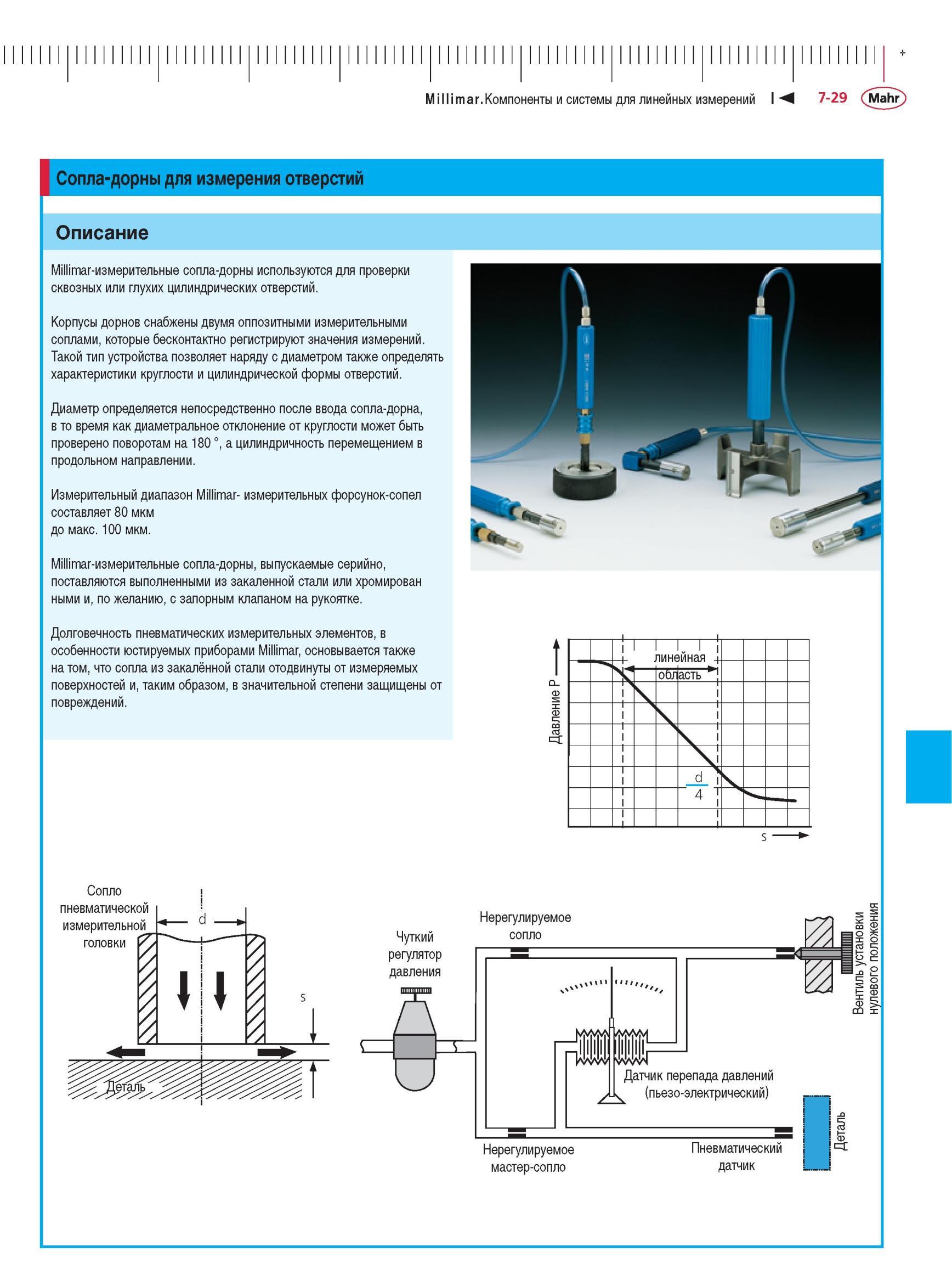

Millimar-измерительные сопла-дорны используются для проверки сквозных или глухих цилиндрических отверстий Корпусы дорнов снабжены двумя оппозитными измерительными соплами, которые бесконтактно регистрируют значения измерений. Такой тип устройства позволяет наряду с диаметром также определять характеристики круглости и цилиндрической формы отверстий. Диаметр определяется непосредственно после ввода сопла-дорна, в то время как диаметральное отклонение от круглости может быть проверено поворотам на 180 °, а цилиндричность перемещением в продольном направлении. Измерительный диапазон Millimar- измерительных форсунок-сопел составляет 80 мкм до макс. 100 мкм. Millimar-измерительные сопла-дорны, выпускаемые серийно, поставляются выполненными из закаленной стали или хромированными и, по желанию, с запорным клапаном на рукоятке. Долговечность пневматических измерительных элементов, в особенности юстируемых приборами Millimar, основывается также на том, что сопла из закалённой стали отодвинуты от измеряемых поверхностей и, таким образом, в значительной степени защищены от повреждений. I + Чуткий регулятор давления Нерегулируемое сопло Датчик перепада давлений (пьезо-электрический) Нерегулируемое мастер-сопло Пневматический датчик Millimar.Компоненты и системы для линейных измерений Сопла-дорны для измерения отверстий Описание
