Пневматические датчики используют измерительный эффект изменения давления при сближении детали с измерительным соплом По мере уменьшения р

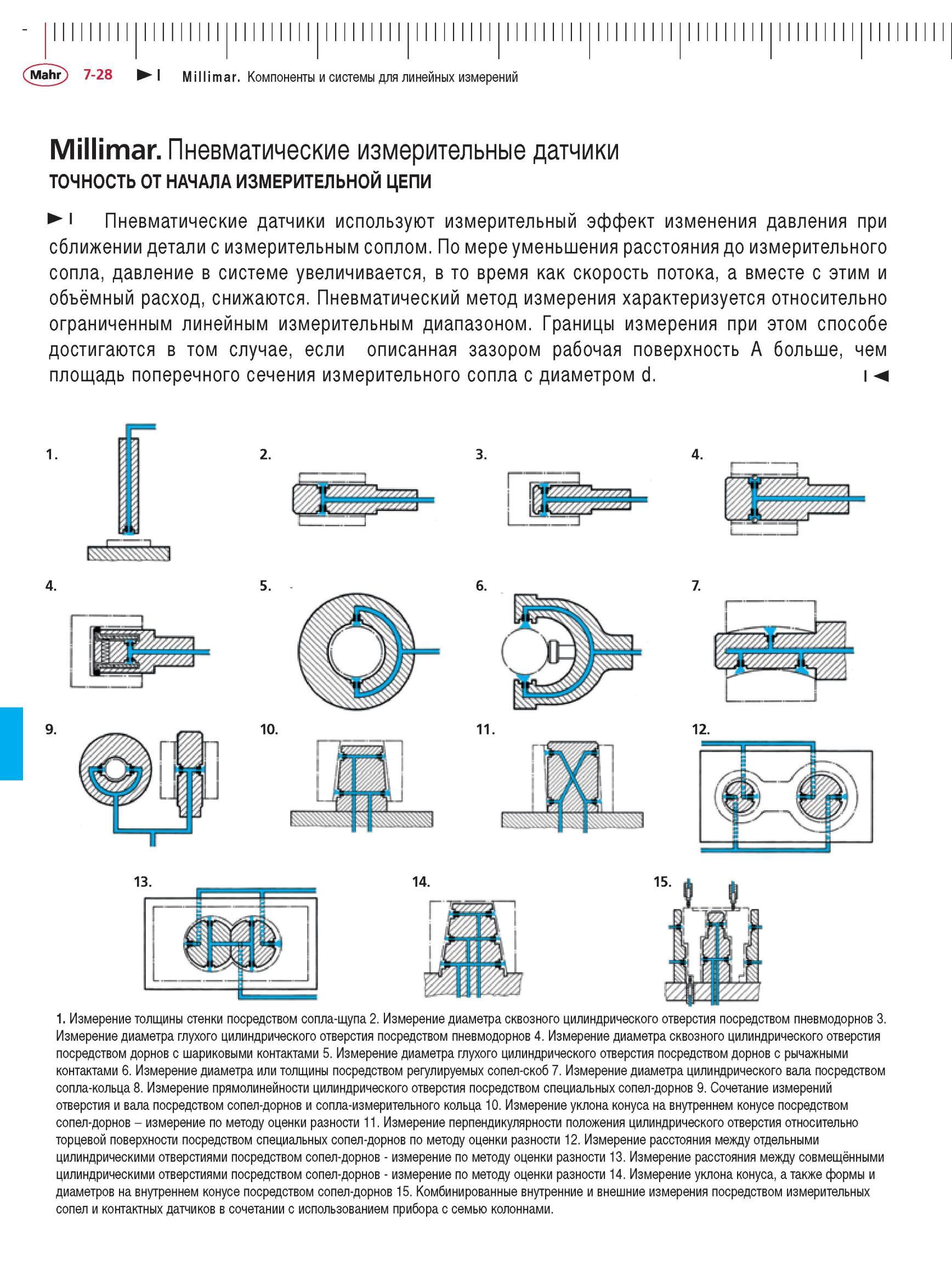

Пневматические датчики используют измерительный эффект изменения давления при сближении детали с измерительным соплом По мере уменьшения расстояния до измерительного сопла, давление в системе увеличивается, в то время как скорость потока, а вместе с этим и объёмный расход, снижаются. Пневматический метод измерения характеризуется относительно ограниченным линейным измерительным диапазоном. Границы измерения при этом способе достигаются в том случае, если описанная зазором рабочая поверхность A больше, чем площадь поперечного сечения измерительного сопла с диаметром d. 1 1. 2. 5. 10. 6. 11. 12. 13. 14. 15. 1. Измерение толщины стенки посредством сопла-щупа 2. Измерение диаметра сквозного цилиндрического отверстия посредством пневмодорнов 3. Измерение диаметра глухого цилиндрического отверстия посредством пневмодорнов 4. Измерение диаметра сквозного цилиндрического отверстия посредством дорнов с шариковыми контактами 5. Измерение диаметра глухого цилиндрического отверстия посредством дорнов с рычажными контактами 6. Измерение диаметра или толщины посредством регулируемых сопел-скоб 7. Измерение диаметра цилиндрического вала посредством сопла-кольца 8. Измерение прямолинейности цилиндрического отверстия посредством специальных сопел-дорнов 9. Сочетание измерений отверстия и вала посредством сопел-дорнов и сопла-измерительного кольца 10. Измерение уклона конуса на внутреннем конусе посредством сопел-дорнов - измерение по методу оценки разности 11. Измерение перпендикулярности положения цилиндрического отверстия относительно торцевой поверхности посредством специальных сопел-дорнов по методу оценки разности 12. Измерение расстояния между отдельными цилиндрическими отверстиями посредством сопел-дорнов - измерение по методу оценки разности 13. Измерение расстояния между совмещёнными цилиндрическими отверстиями посредством сопел-дорнов - измерение по методу оценки разности 14. Измерение уклона конуса, а также формы и диаметров на внутреннем конусе посредством сопел-дорнов 15. Комбинированные внутренние и внешние измерения посредством измерительных сопел и контактных датчиков в сочетании с использованием прибора с семью колоннами. 7. Millimar. Пневматические измерительные датчики ТОЧНОСТЬ ОТ НАЧАЛА ИЗМЕРИТЕЛЬНОЙ ЦЕПИ
