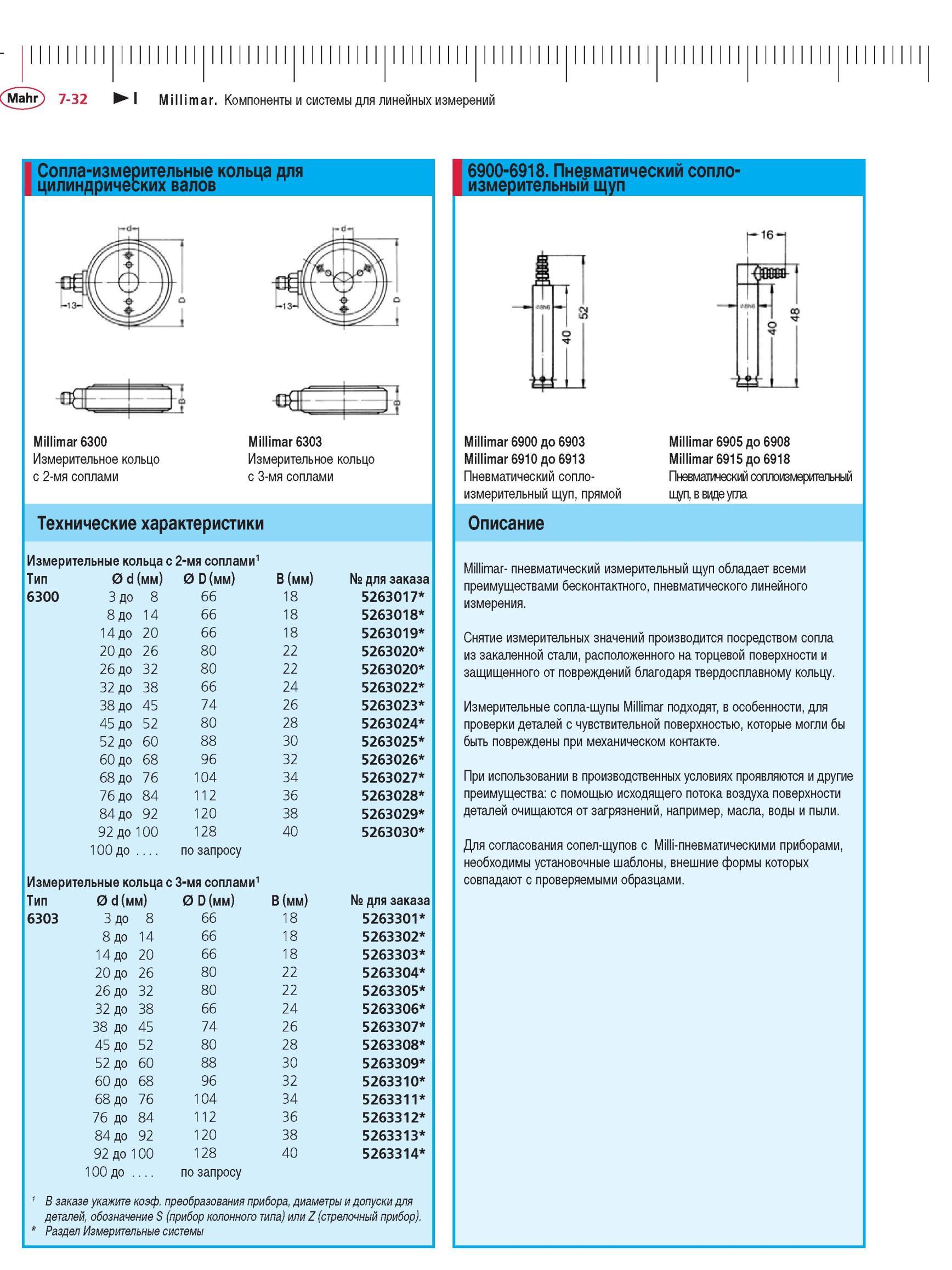

Сопла-измерительные кольца для цилиндрических валов Millimar 6300 Измерительное кольцо с 2-мя соплами Millimar 6303 Измерительное кольцо с

Сопла-измерительные кольца для цилиндрических валов Millimar 6300 Измерительное кольцо с 2-мя соплами Millimar 6303 Измерительное кольцо с 3-мя соплами Технические характеристики Тип 6300 Тип 6303 0 d (мм) 0 D (мм) B (мм) № для заказа 3 до 8 66 18 5263017 8 до 14 66 18 5263018 14 до 20 66 18 5263019 20 до 26 80 22 5263020 26 до 32 80 22 5263020 32 до 38 66 24 5263022 38 до 45 74 26 5263023 45 до 52 80 28 5263024 52 до 60 88 30 5263025 60 до 68 96 32 5263026 68 до 76 1 04 34 5263027 76 до 84 112 36 5263028 84 до 92 120 38 5263029 92 до 100 128 40 5263030 100 до по запросу Измерительные кольца с 3-мя соплами1 0 d (мм) 0 D (мм) B (мм) № для заказа 3 до 8 66 18 5263301 8 до 14 66 18 5263302 14 до 20 66 18 5263303 20 до 26 80 22 5263304 26 до 32 80 22 5263305 32 до 38 66 24 5263306 38 до 45 74 26 5263307 45 до 52 80 28 5263308 52 до 60 88 30 5263309 60 до 68 96 32 5263310 68 до 76 104 34 5263311 76 до 84 112 36 5263312 84 до 92 120 38 5263313 92 до 100 128 40 5263314 100 до по запросу В заказе укажите коэффициент преобразования прибора, диаметры и допуски для деталей, обозначение S (прибор колонного типа) или Z (стрелочный прибор). Раздел Измерительные системы 6900-6918. Пневматический соплоизмерительный щуп Millimar 6900 до 6903 Millimar 6910 до 6913 Пневматический соплоизмерительный щуп, прямой Описание Millimar 6905 до 6908 Millimar 6915 до 6918 Пневматический соплоизмерительный щуп, в виде угла Millimar- пневматический измерительный щуп обладает всеми преимуществами бесконтактного, пневматического линейного измерения. Снятие измерительных значений производится посредством сопла из закаленной стали, расположенного на торцевой поверхности и защищенного от повреждений благодаря твердосплавному кольцу. Измерительные сопла-щупы Millimar подходят, в особенности, для проверки деталей с чувствительной поверхностью, которые могли бы быть повреждены при механическом контакте. При использовании в производственных условиях проявляются и другие преимущества с помощью исходящего потока воздуха поверхности деталей очищаются от загрязнений, например, масла, воды и пыли. Для согласования сопел-щупов с Milli-пневматическими приборами, необходимы установочные шаблоны, внешние формы которых совпадают с проверяемыми образцами. Millimar. Компоненты и системы для линейных измерений
