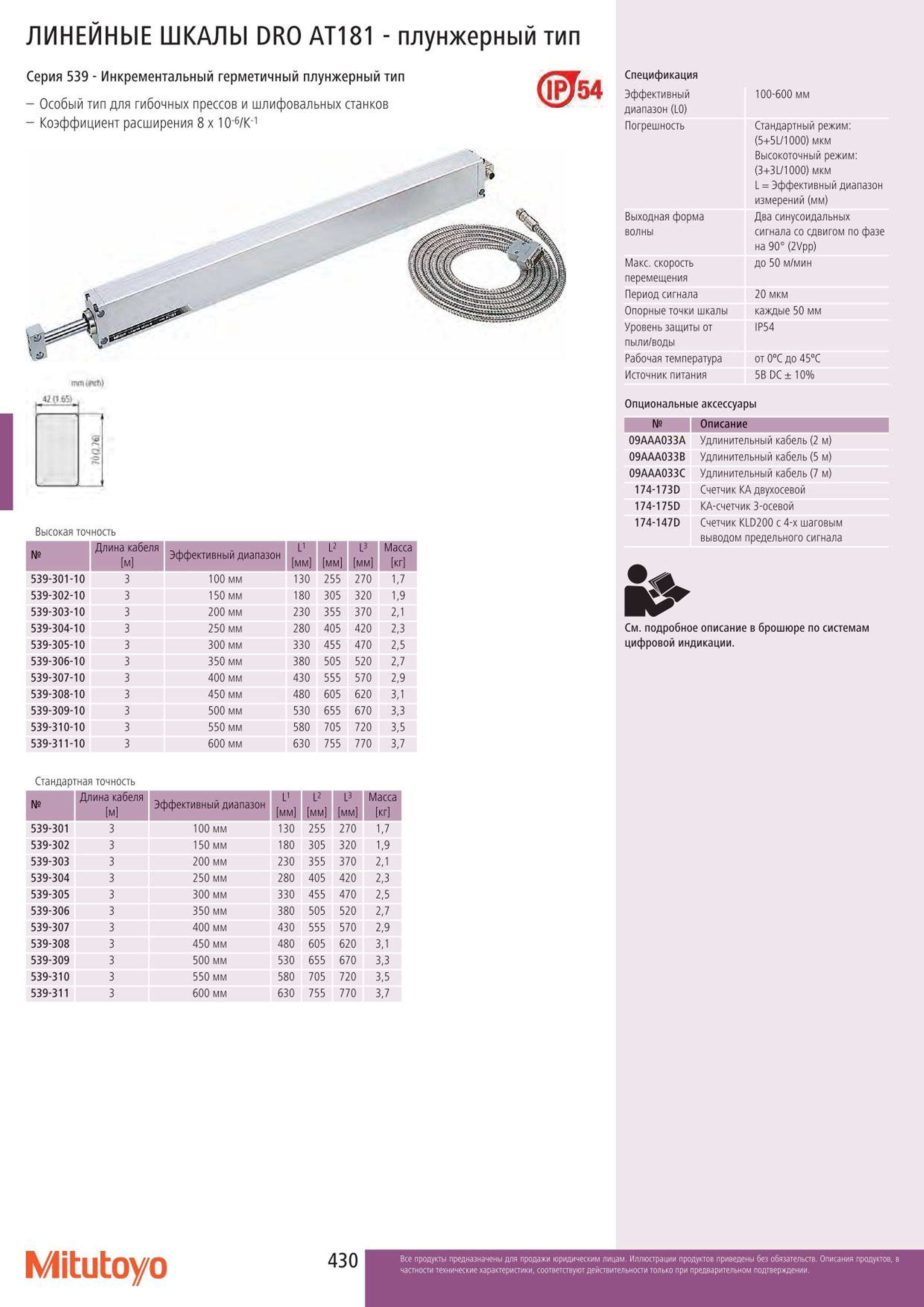

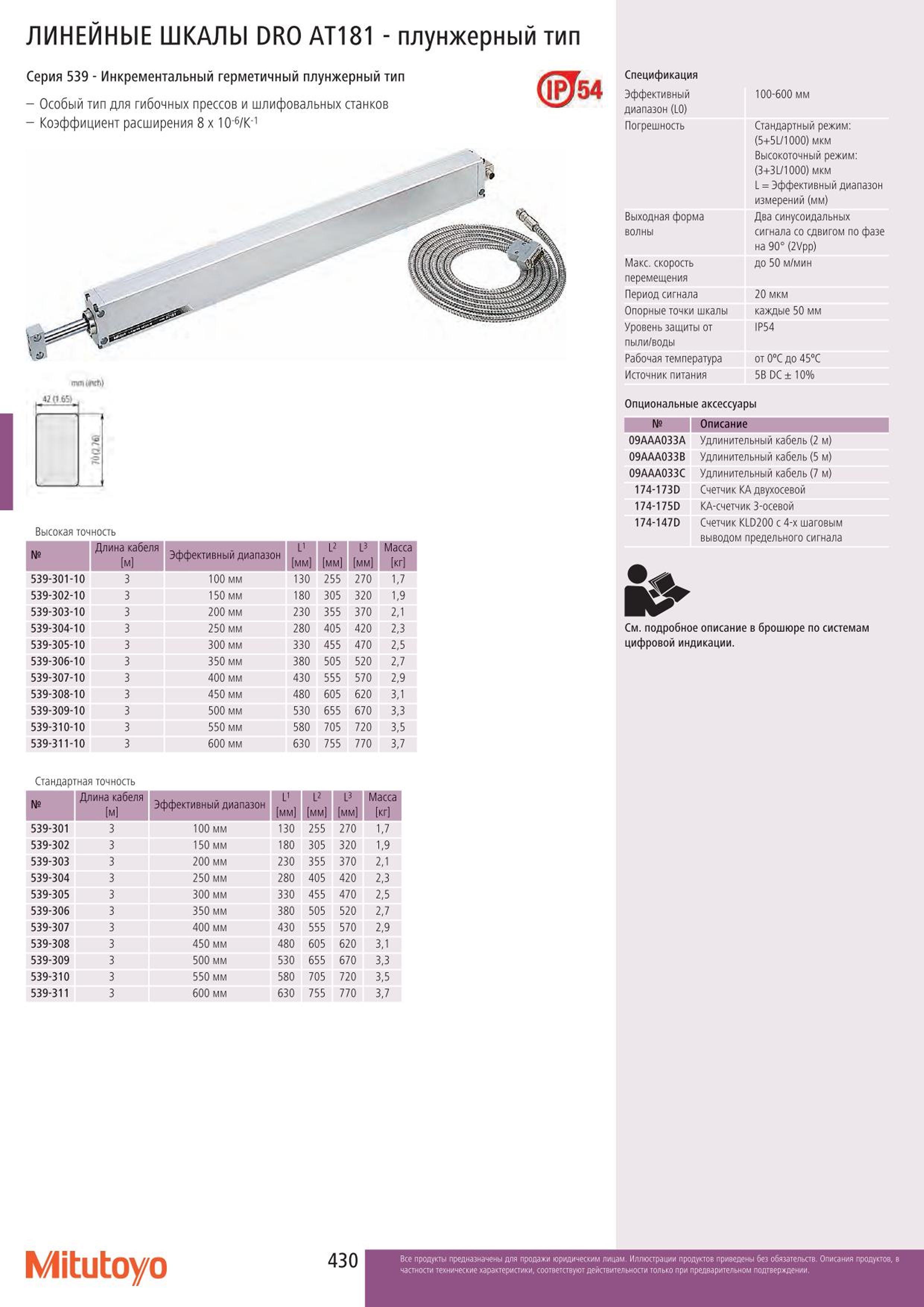

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO АТ181 плунжерный тип Серия 539 Инкрементальный герметичный плунжерный тип Особый тип для гибочных прессов и шлифовальных станков Коэффициент расширения 8 х 10 6 К1 mmftctt) 42(165) Высокая точность Длина кабеля N Эффективный диапазон Li мм L2 мм L мм Масса кг 539-301-10 3 100 мм 130 255 270 17 539-302-10 3 150 мм 180 305 320 19 539-303-10 3 200 мм 230 355 370 21 539-304-10 3 250 мм 280 405 420 23 539-305-10 3 300 мм 330 455 470 25 539-306-10 3 350 мм 380 505 520 27 539-307-10 3 400 мм 430 555 570 29 539-308-10 3 450 мм 480 605 620 31 539-309-10 3 500 мм 530 655 670 33 539-310-10 3 550 мм 580 705 720 35 539-311-10 3 600 мм 630 755 770 37 Спецификация Эффективный диапазон (L0) Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Опорные точки шкалы Уровень защиты от пыли воды Рабочая температура Источник питания 100-600 мм Стандартный режим: (5+5L 1000) мкм Высокоточный режим: (3+3L 1000) мкм L Эффективный диапазон измерений (мм) Два синусоидальных сигнала со сдвигом по фазе на 90 (2Vpp) до 50 м мин 20 мкм каждые 50 мм IP54 от 0С до 45С 5В DC 10% Опциональные аксессуары шишл Описание 09ААА033А Удлинительный кабель (2 м) 09ААА033В Удлинительный кабель (5 м) 09ААА033С Удлинительный кабель (7 м) 174-173D Счетчик КА двухосевой 174-175D КА-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала См. подробное описание в брошюре по системам цифровой индикации. Стандартная точность Длина кабеля м Эффективный диапазон и мм L3 мм Масса кг 539-301 3 100 мм 130 255 270 17 539-302 3 150 мм 180 305 320 19 539-303 3 200 мм 230 355 370 2.1 539-304 3 250 мм 280 405 420 23 539-305 3 300 мм 330 455 470 25 539-306 3 350 мм 380 505 520 27 539-307 3 400 мм 430 555 570 29 539-308 3 450 мм 480 605 620 31 539-309 3 500 мм 530 655 670 33 539-310 3 550 мм 580 705 720 35 539-311 3 600 мм 630 755 770 37 Mitutoyo 430 О .
