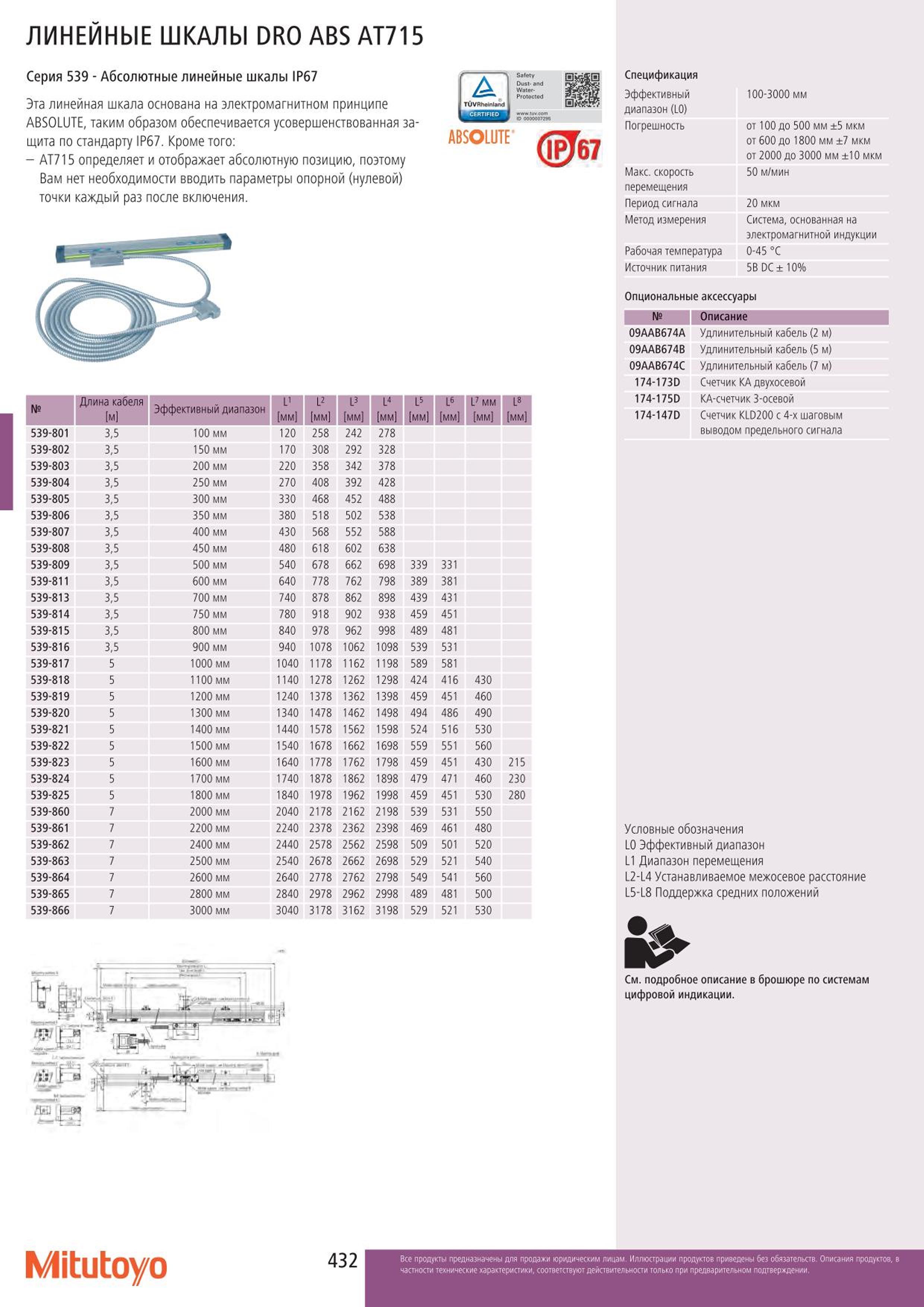

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO ABS АТ715 Серия 539 Абсолютные линейные шкалы IP67 Эта линейная шкала основана на электромагнитном принципе ABSOLUTE таким

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO ABS АТ715 Серия 539 Абсолютные линейные шкалы IP67 Эта линейная шкала основана на электромагнитном принципе ABSOLUTE таким образом обеспечивается усовершенствованная защита по стандарту IP67. Кроме того: АТ715 определяет и отображает абсолютную позицию поэтому Вам нет необходимости вводить параметры опорной (нулевой) точки каждый раз после включения. ABSOLUTE Длина кабеля м Эффективный диапазон L1 мм 2 мм L3 мм L4 мм Ls мм L мм L7 мм L8 мм 539-801 35 100 мм 120 258 242 278 539-802 35 150 мм 170 308 292 328 539-803 35 200 мм 220 358 342 378 539-804 35 250 мм 270 408 392 428 539-805 35 300 мм 330 468 452 488 539-806 35 350 мм 380 518 502 538 539-807 35 400 мм 430 568 552 588 539-808 35 450 мм 480 618 602 638 539-809 35 500 мм 540 678 662 698 339 331 539-811 35 600 мм 640 778 762 798 389 381 539-813 35 700 мм 740 878 862 898 439 431 539-814 35 750 мм 780 918 902 938 459 451 539-815 35 800 мм 840 978 962 998 489 481 539-816 35 900 мм 940 1078 1062 1098 539 531 539-817 5 1000 мм 1040 1178 1162 1198 589 581 539-818 5 1100 мм 1140 1278 1262 1298 424 416 430 539-819 5 1200 мм 1240 1378 1362 1398 459 451 460 539-820 5 1300 мм 1340 1478 1462 1498 494 486 490 539-821 5 1400 мм 1440 1578 1562 1598 524 516 530 539-822 5 1500 мм 1540 1678 1662 1698 559 551 560 539-823 5 1600 мм 1640 1778 1762 1798 459 451 430 215 539-824 5 1700 мм 1740 1878 1862 1898 479 471 460 230 539-825 5 1800 мм 1840 1978 1962 1998 459 451 530 280 539-860 7 2000 мм 2040 2178 2162 2198 539 531 550 539-861 7 2200 мм 2240 2378 2362 2398 469 461 480 539-862 7 2400 мм 2440 2578 2562 2598 509 501 520 539-863 7 2500 мм 2540 2678 2662 2698 529 521 540 539-864 7 2600 мм 2640 2778 2762 2798 549 541 560 539-865 7 2800 мм 2840 2978 2962 2998 489 481 500 539-866 7 3000 мм 3040 3178 3162 3198 529 521 530 да ге Спецификация Эффективный 100-3000 мм диапазон (L0) Погрешноаь от 100 до 500 мм 5 мкм от 600 до 1800 мм 7 мкм от 2000 до 3000 мм 10 мкм Макс. скорость 50 м мин перемещения Период сигнала 20 мкм Метод измерения Система основанная на электромагнитной индукции Рабочая температура 0-45 С Источник питания 5В DC 10% Опциональные аксессуары Описание 09ААВ674А Удлинительный кабель (2 м) 09ААВ674В Удлинительный кабель (5 м) 09ААВ674С Удлинительный кабель (7 м) 174-173D Счетчик КА двухосевой 174-175D КА-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Условные обозначения L0 Эффективный диапазон L1 Диапазон перемещения L2-L4 Устанавливаемое межосевое расстояние L5-L8 Поддержка средних положений См. подробное описание в брошюре по системам цифровой индикации. Mitutoyo 432 О .
