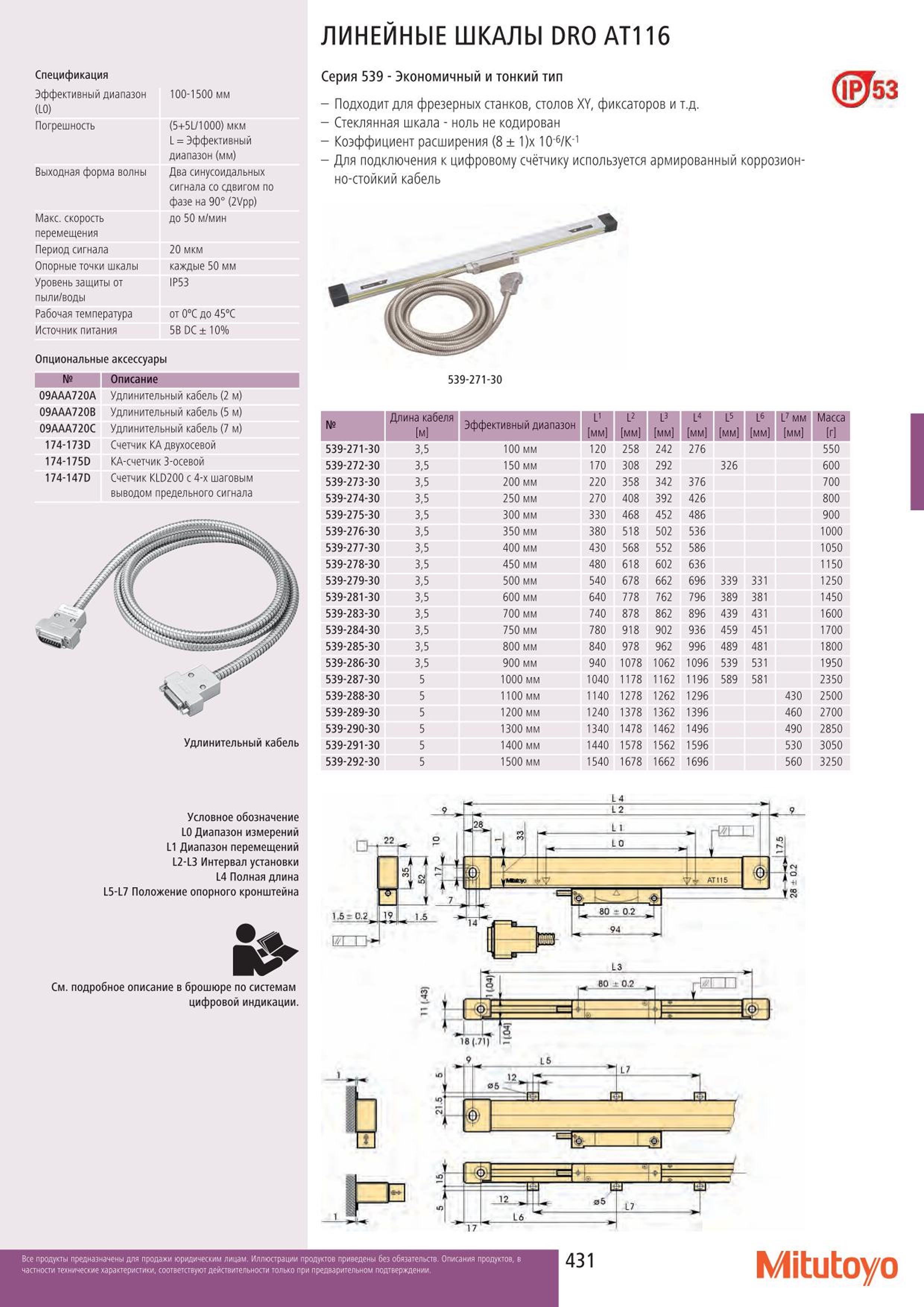

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO АТ116 Спецификация Эффективный диапазон (Ю) 100-1500 мм Погрешность (5+5Ш000) мкм L Эффективный диапазон (мм) Выходная фор

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO АТ116 Спецификация Эффективный диапазон (Ю) 100-1500 мм Погрешность (5+5Ш000) мкм L Эффективный диапазон (мм) Выходная форма волны Два синусоидальных сигнала со сдвигом по фазе на 90 (2Vpp) Макс. скорость перемещения до 50 м мин Период сигнала 20 мкм Опорные точки шкалы каждые 50 мм Уровень защиты от пыли воды IP53 Рабочая температура от 0С до 45С Источник питания 5В DC 10% Опциональные аксессуары Описание 09ААА720А 09ААА720В 09ААА720С 174-173D 174-175D 174-147D Удлинительный кабель (2 м) Удлинительный кабель (5 м) Удлинительный кабель (7 м) Счетчик КА двухосевой КА-счетчик 3-осевой Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Удлинительный кабель Серия 539 Экономичный и тонкий тип Подходит для фрезерных станков столов XY фиксаторов и т.д. Стеклянная шкала ноль не кодирован Коэффициент расширения (8 1 )х 10 б К1 Для подключения к цифровому счётчику используется армированный коррозионно-стойкий кабель (jPj53 539-271-30 Длина кабеля м Эффективный диапазон и мм L2 мм L3 мм L4 мм Lb мм L мм L7 мм Масса г 539-271-30 35 100 мм 120 258 242 276 550 539-272-30 35 150 мм 170 308 292 326 600 539-273-30 35 200 мм 220 358 342 376 700 539-274-30 35 250 мм 270 408 392 426 800 539-275-30 35 300 мм 330 468 452 486 900 539-276-30 35 350 мм 380 518 502 536 1000 539-277-30 35 400 мм 430 568 552 586 1050 539-278-30 35 450 мм 480 618 602 636 1150 539-279-30 35 500 мм 540 678 662 696 339 331 1250 539-281-30 35 600 мм 640 778 762 796 389 381 1450 539-283-30 35 700 мм 740 878 862 896 439 431 1600 539-284-30 35 750 мм 780 918 902 936 459 451 1700 539-285-30 35 800 мм 840 978 962 996 489 481 1800 539-286-30 35 900 мм 940 1078 1062 1096 539 531 1950 539-287-30 5 1000 мм 1040 1178 1162 1196 589 581 2350 539-288-30 5 1100 мм 1140 1278 1262 1296 430 2500 539-289-30 5 1200 мм 1240 1378 1362 1396 460 2700 539-290-30 5 1300 мм 1340 1478 1462 1496 490 2850 539-291-30 5 1400 мм 1440 1578 1562 1596 530 3050 539-292-30 5 1500 мм 1540 1678 1662 1696 560 3250 Условное обозначение L0 Диапазон измерений L1 Диапазон перемещений L2-L3 Интервал установки L4 Полная длина L5-L7 Положение опорного кронштейна См. подробное описание в брошюре по системам цифровой индикации. Mitutoyo
