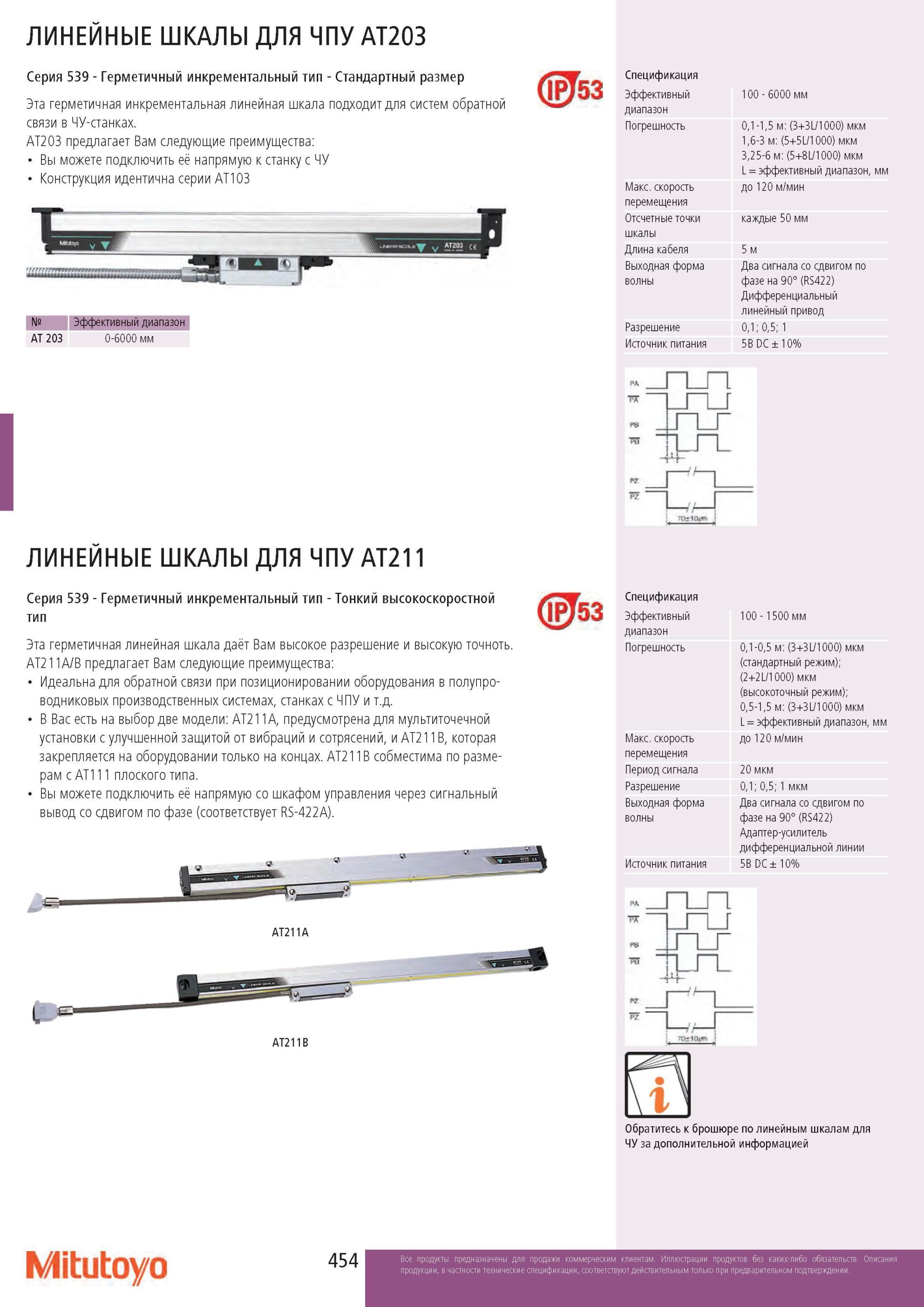

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo ДЛЯ ЧПУ AT203 Серия 539 Герметичный инкрементальный тип Стандартный размер Эта герметичная инкрементальная линейная шкала подходит для систем обратной связи в ЧУ-станках. AT203 предлагает Вам следующие преимущества Вы можете подключить её напрямую к станку с ЧУ Конструкция идентична серии AT103 (0JJ53 Номер Эффективный диапазон AT 203 0-6000 мм Спецификация Эффективный диапазон Погрешность Макс. скорость перемещения Отсчетные точки шкалы Длина кабеля Выходная форма волны Разрешение Источник питания 100 - 6000 мм 0,1-1,5 м (3+3L/1000) мкм 1,6-3 м (5+5L/1000) мкм 3,25-6 м (5+8L/1000) мкм L = эффективный диапазон, мм до 120 м/мин каждые 50 мм 5 м Два сигнала со сдвигом по фазе на 90° (RS422) Дифференциальный линейный привод 0,1; 0,5; 1 5В DC±10% ЛИНЕЙНЫЕ ШКАЛЫ ДЛЯ ЧПУ AT211 Серия 539 - Герметичный инкрементальный тип - Тонкий высокоскоростной тип Эта герметичная линейная шкала даёт Вам высокое разрешение и высокую точноть. AT211A/B предлагает Вам следующие преимущества Идеальна для обратной связи при позиционировании оборудования в полупроводниковых производственных системах, станках с ЧПУ и т.д. В Вас есть на выбор две модели AT211A, предусмотрена для мультиточечной установки с улучшенной защитой от вибраций и сотрясений, и AT211B, которая закрепляется на оборудовании только на концах. AT211B собместима по размерам с AT111 плоского типа. Вы можете подключить её напрямую со шкафом управления через сигнальный вывод со сдвигом по фазе (соответствует RS-422A). AT211A jt AT211E <Р>3 Спецификация Эффективный диапазон Погрешность Макс. скорость перемещения Период сигнала Разрешение Выходная форма волны Источник питания 100 - 1500 мм 0,1-0,5 м (3+3L71000) мкм (стандартный режим); (2+2L/1000) мкм (высокоточный режим); 0,5-1,5 м (3+3L/1000) мкм L = эффективный диапазон, мм до 120 м/мин 20 мкм 0,1; 0,5; 1 мкм Два сигнала со сдвигом по фазе на 90° (RS422) Адаптер-усилитель дифференциальной линии 5В DC± 10% Обратитесь к брошюре по линейным шкалам для ЧУ за дополнительной информацией Mitutoyo 454
