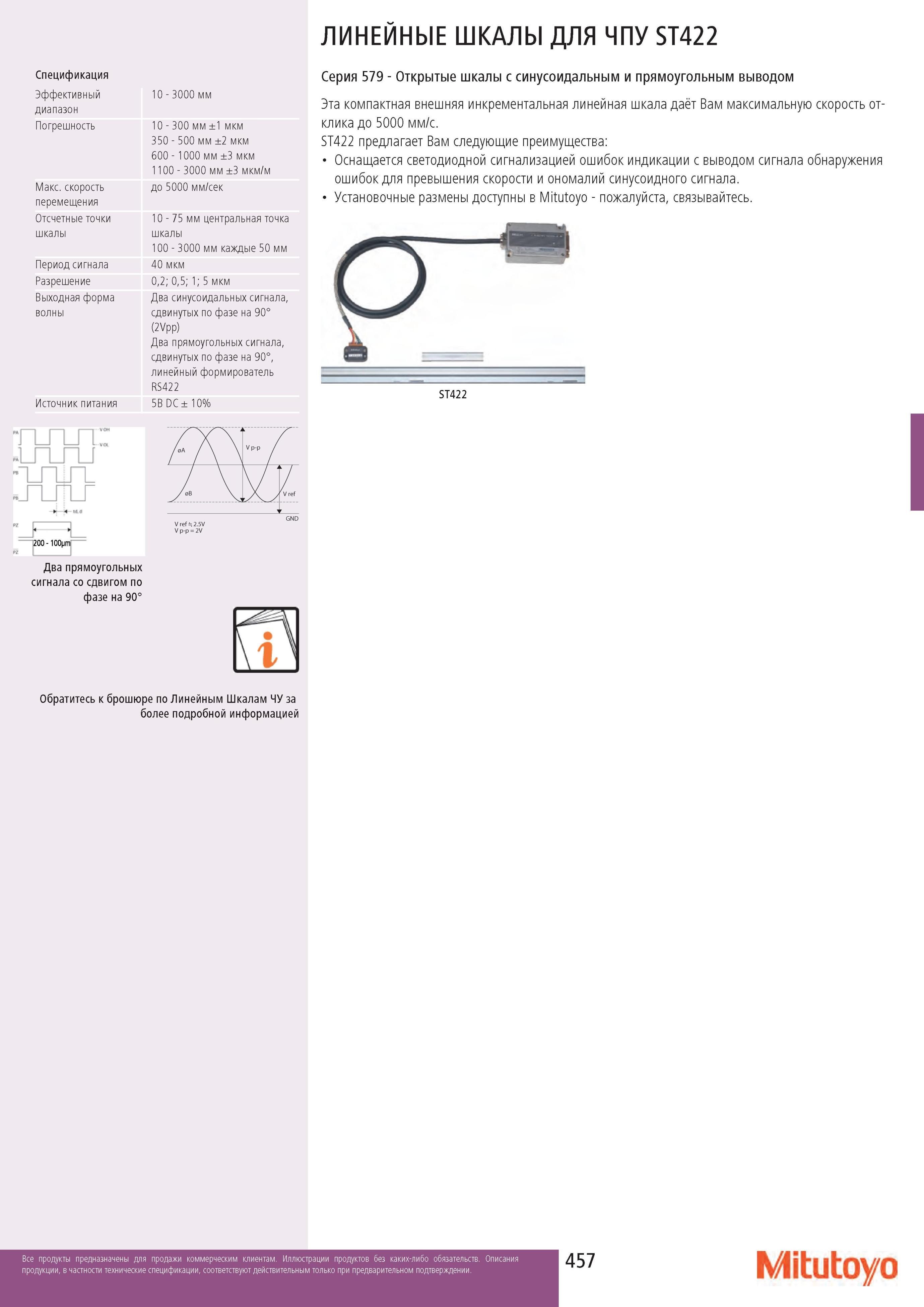

ЛИНЕЙНЫЕ ШКАЛЫ MITUTOYO ДЛЯ ЧПУ ST422 Спецификация Эффективный 10 - 3000 мм диапазон Погрешность 10 - 300 мм ±1 мкм 350 - 500 мм ±2 мкм 600 - 1000 мм ±3 мкм 1100 - 3000 мм ±3 мкм/м Макс. скорость до 5000 мм к перемещения Отсчетные точки 10 - 75 мм центральная точка шкалы шкалы 100 - 3000 мм каждые 50 мм Период сигнала 40 мкм Разрешение 0,2; 0,5; 1; 5 мкм Выходная форма Два синусоидальных сигнала, волны сдвинутых по фазе на 90° (2Vpp) Два прямоугольных сигнала, сдвинутых по фазе на 90°, линейный формирователь RS422 Источник питания 5В DC± 10% Серия 579 - Открытые шкалы с синусоидальным и прямоугольным выводом Эта компактная внешняя инкрементальная линейная шкала даёт Вам максимальную скорость отклика до 5000 мм/с. ST422 предлагает Вам следующие преимущества Оснащается светодиодной сигнализацией ошибок индикации с выводом сигнала обнаружения ошибок для превышения скорости и ономалий синусоидного сигнала. Установочные размены доступны в Mitutoyo - пожалуйста, связывайтесь. ST422 “ПЛ Л ,.ит ги "Т П1Л , п г/оА Vp-p /0Б 'J L 1200- 100(jmj- Два прямоугольных сигнала со сдвигом по фазе на 90° Обратитесь к брошюре по Линейным Шкалам ЧУ за более подробной информацией ачены для продажи коммерческим клиентам. ехнические спецификации, соответствуют действи 457 Mitutoyo
