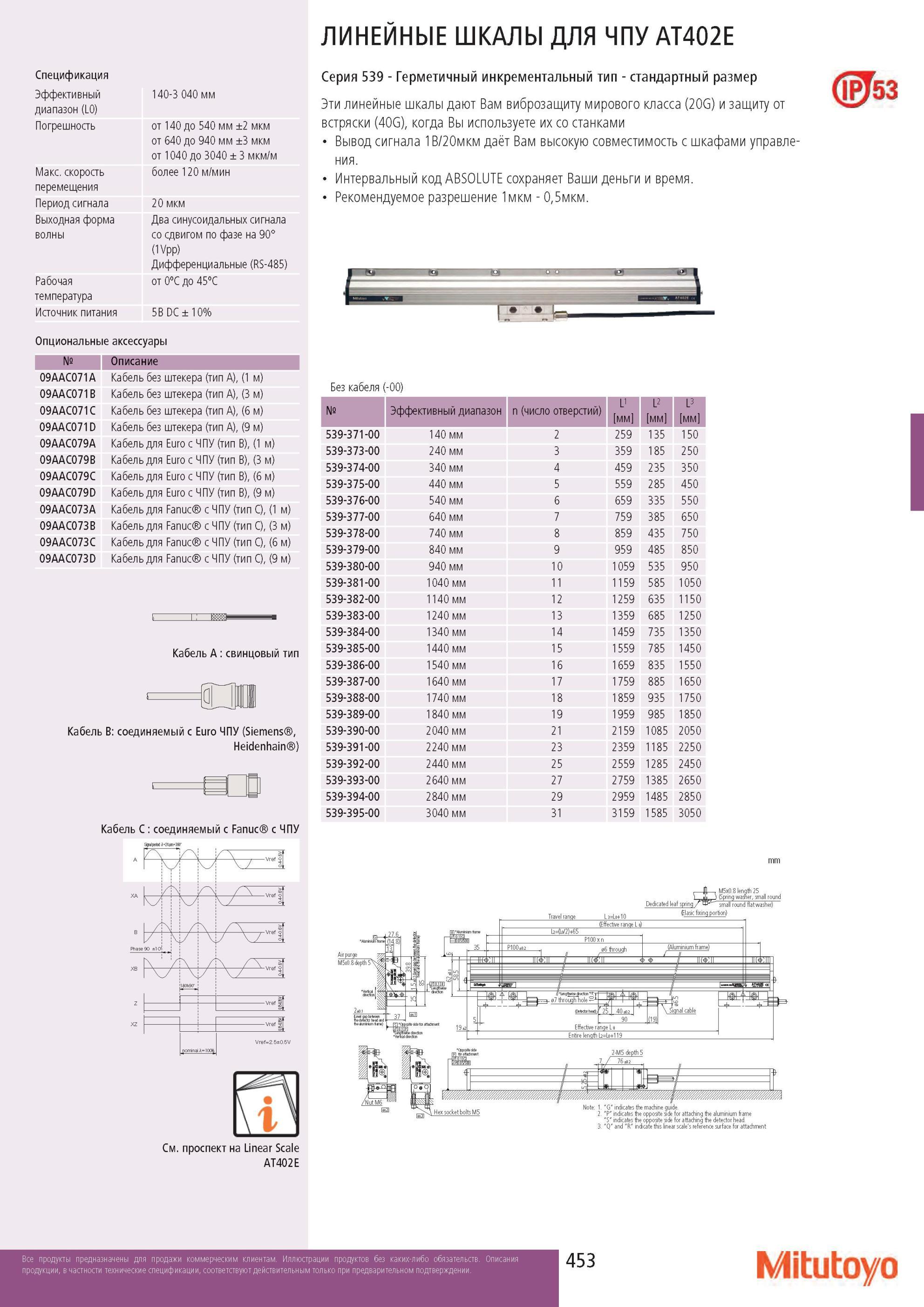

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo ДЛЯ ЧПУ AT402E Спецификация Эффективный диапазон (L0) Погрешность Макс. скорость перемещения Период сигнала Выходная форма волны Рабочая температура Источник питания 140-3 040 мм от 140 до 540 мм ±2 мкм от 640 до 940 мм ±3 мкм от 1040 до 3040 ± 3 мкм/м более 120 м/мин 20 мкм Два синусоидальных сигнала со сдвигом по фазе на 90° (1Vpp) Дифференциальные (RS-485) от 0°C до 45°C 5В DC± 10% Опциональные аксессуары Номер Описание 09AAC071A 09AAC071B 09AAC071C 09AAC071D 09AAC079A 09AAC079B 09AAC079C 09AAC079D 09AAC073A 09AAC073B 09AAC073C 09AAC073D Кабель без штекера (тип A), (1 м) Кабель без штекера (тип A), (3 м) Кабель без штекера (тип A), (6 м) Кабель без штекера (тип A), (9 м) Кабель для Euro с ЧПУ (тип В), (1 м) Кабель для Euro с ЧПУ (тип В), (3 м) Кабель для Euro с ЧПУ (тип В), (6 м) Кабель для Euro с ЧПУ (тип В), (9 м) Кабель для Fanuc с ЧПУ (тип C), (1 м) Кабель для Fanuc с ЧПУ (тип C), (3 м) Кабель для Fanuc с ЧПУ (тип C), (6 м) Кабель для Fanuc с ЧПУ (тип C), (9 м) Кабель А:свинцовый тип Кабель В соединяемый с Euro ЧПУ (Siemens, Heidenhain) Кабель C соединяемый с Fanuc с ЧПУ Серия 539 - Герметичный инкрементальный тип - стандартный размер Эти линейные шкалы дают Вам виброзащиту мирового класса (20G) и защиту от встряски (40G), когда Вы используете их со станками Вывод сигнала 1В/20мкм даёт Вам высокую совместимость с шкафами управления. Интервальный код ABSOLUTE сохраняет Ваши деньги и время. Рекомендуемое разрешение 1мкм - 0,5мкм. (jgT53 Без кабеля (-00) Номер Эффективный диапазон n (число отверстий) L1 [мм] L2 [мм] L3 [мм] 539-371-00 140 мм 2 259 135 150 539-373-00 240 мм 3 359 185 250 539-374-00 340 мм 4 459 235 350 539-375-00 440 мм 5 559 285 450 539-376-00 540 мм 6 659 335 550 539-377-00 640 мм 7 759 385 650 539-378-00 740 мм 8 859 435 750 539-379-00 840 мм 9 959 485 850 539-380-00 940 мм 10 1059 535 950 539-381-00 1040 мм 11 1159 585 1050 539-382-00 1140 мм 12 1259 635 1150 539-383-00 1240 мм 13 1359 685 1250 539-384-00 1340 мм 14 1459 735 1350 539-385-00 1440 мм 15 1559 785 1450 539-386-00 1540 мм 16 1659 835 1550 539-387-00 1640 мм 17 1759 885 1650 539-388-00 1740 мм 18 1859 935 1750 539-389-00 1840 мм 19 1959 985 1850 539-390-00 2040 мм 21 2159 1085 2050 539-391-00 2240 мм 23 2359 1185 2250 539-392-00 2440 мм 25 2559 1285 2450 539-393-00 2640 мм 27 2759 1385 2650 539-394-00 2840 мм 29 2959 1485 2850 539-395-00 3040 мм 31 3159 1585 3050 Dedicated leaf spring small round flat washer) См. проспект на Linear Scale AT402E 453 Mitutoyo mm
