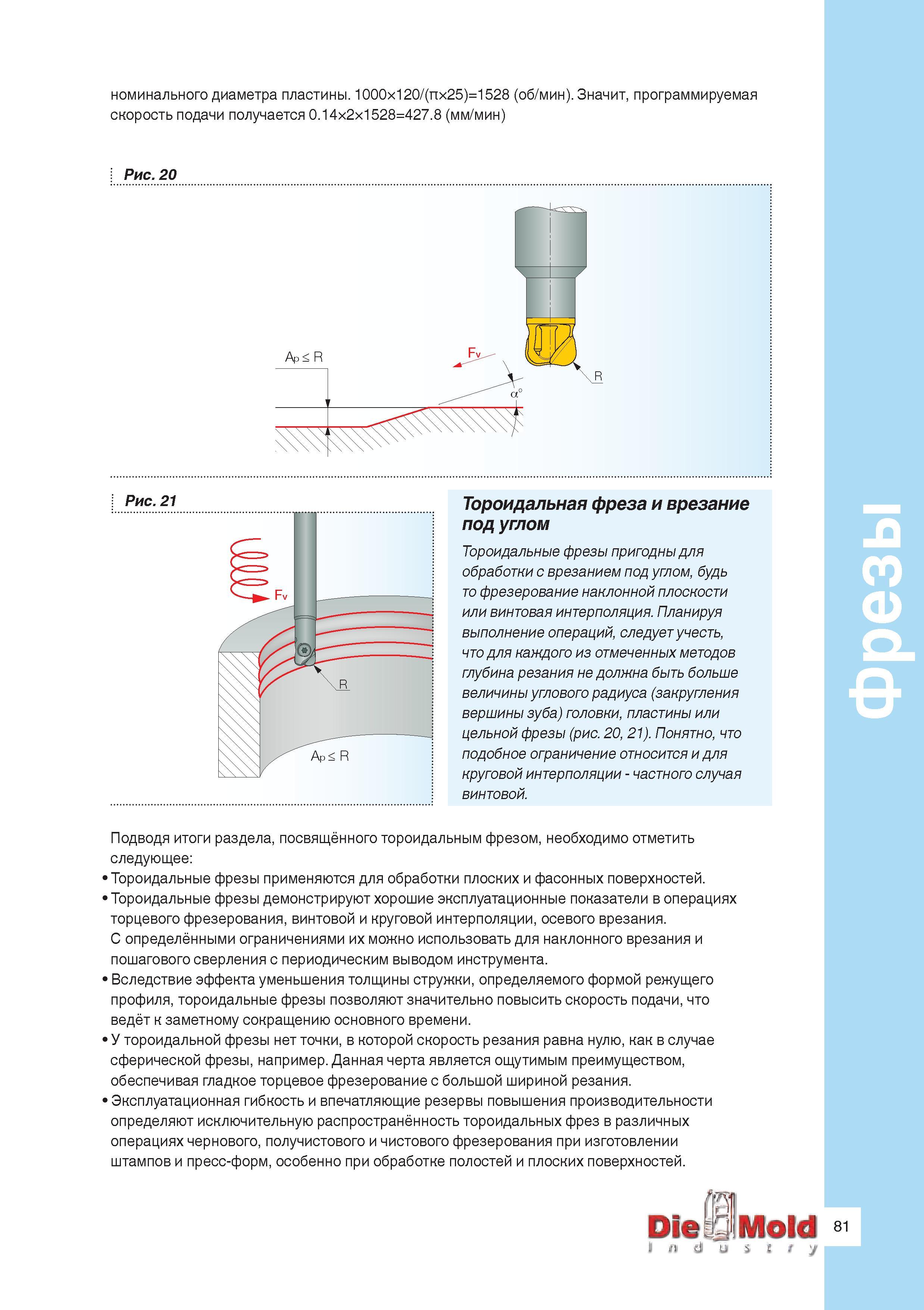

Тороидальные фрезы пригодны для фрезерной обработки с врезанием под углом, будь то фрезерование наклонной плоскости или винтовая интерполяция. Планируя выполнение операций, следует учесть, что для каждого из отмеченных методов глубина резания не должна быть больше величины углового радиуса (закругления вершины зуба) головки, пластины или цельной фрезы (рис. 20,21). Понятно, что подобное ограничение относится и для круговой интерполяции - частного случая винтовой. Подводя итоги раздела, посвящённого тороидальным фрезом, необходимо отметить следующее Тороидальные фрезы применяются для обработки плоских и фасонных поверхностей. Тороидальные фрезы демонстрируют хорошие эксплуатационные показатели в операциях торцевого фрезерования, винтовой и круговой интерполяции, осевого врезания. С определёнными ограничениями их можно использовать для наклонного врезания и пошагового сверления с периодическим выводом инструмента. Вследствие эффекта уменьшения толщины стружки, определяемого формой режущего профиля, тороидальные фрезы позволяют значительно повысить скорость подачи, что ведёт к заметному сокращению основного времени. У тороидальной фрезы нет точки, в которой скорость резания равна нулю, как в случае сферической фрезы, например. Данная черта является ощутимым преимуществом, обеспечивая гладкое торцевое фрезерование с большой шириной резания. Эксплуатационная гибкость и впечатляющие резервы повышения производительности определяют исключительную распространённость тороидальных фрез в различных операциях чернового, получистового и чистового фрезерования при изготовлении штампов и пресс-форм, особенно при обработке полостей и плоских поверхностей. номинального диаметра пластины. 1000х120/(пх25)=1528 (об/мин). Значит, программируемая скорость подачи получается 0.14x2x1528=427.8 (мм/мин) Рис. 20 Ap < R Рис. 21 Тороидальная фреза и врезание под углом
