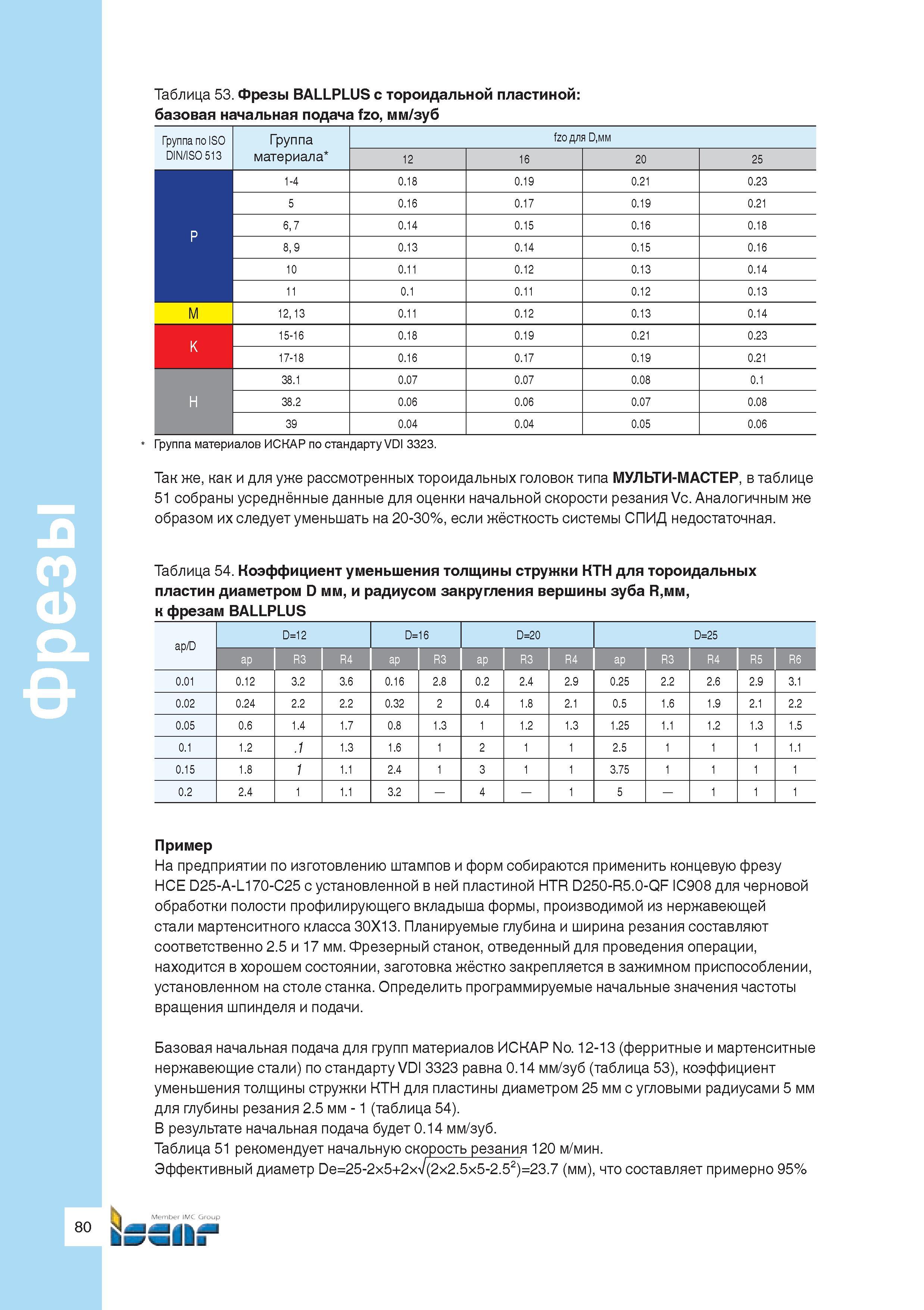

Конкретный производственный пример использования фрезерного инструмета Iscar На предприятии по изготовлению штампов и форм собираются применить концевую фрезу HCE D25-A-L170-C25 с установленной в ней пластиной HTR D250-R5.0-QF IC908 для черновой обработки полости профилирующего вкладыша формы, производимой из нержавеющей стали мартенситного класса 30Х13. Планируемые глубина и ширина резания составляют соответственно 2.5 и 17 мм. Фрезерный станок, отведенный для проведения операции, находится в хорошем состоянии, заготовка жёстко закрепляется в зажимном приспособлении, установленном на столе станка. Определить программируемые начальные значения частоты вращения шпинделя и подачи. Базовая начальная подача для групп материалов ИСКАР No. 12-13 (ферритные и мартенситные нержавеющие стали) по стандарту VDI 3323 равна 0.14 мм/зуб (таблица 53), коэффициент уменьшения толщины стружки КТН для пластины диаметром 25 мм с угловыми радиусами 5 мм для глубины резания 2.5 мм - 1 (таблица 54). В результате начальная подача будет 0.14 мм/зуб. Таблица 51 рекомендует начальную скорость резания 120 м/мин. Эффективный диаметр De=25-2x5+2xV(2x2.5x5-2.52)=23.7 (мм), что составляет примерно 95% Таблица 53. Фрезы BALLPLUS с тороидальной пластиной базовая начальная подача fzo, мм/зуб Группа по ISO Группа fzo для D wi DIN/ISO 513 материала 12 16 20 25 1-4 0.18 0.19 0.21 0.23 5 0.16 0.17 0.19 0.21 6, 7 0.14 0.15 0.16 0.18 г 8, 9 0.13 0.14 0.15 0.16 10 0.11 0.12 0.13 0.14 11 0.1 0.11 0.12 0.13 M 12, 13 0.11 0.12 0.13 0.14 K 15-16 0.18 0.19 0.21 0.23 17-18 0.16 0.17 0.19 0.21 38.1 0.07 0.07 0.08 0.1 H 38.2 0.06 0.06 0.07 0.08 39 0.04 0.04 0.05 0.06 Группа материалов ИСКАР по стандарту VDI 3323. Так же, как и для уже рассмотренных тороидальных головок типа МУЛЬТИ-МАСТЕР, в таблице 51 собраны усреднённые данные для оценки начальной скорости резания Vc. Аналогичным же образом их следует уменьшать на 20-30%, если жёсткость системы СПИД недостаточная. Таблица 54. Коэффициент уменьшения толщины стружки КТН для тороидальных пластин диаметром D мм, и радиусом закругления вершины зуба Я,мм, к фрезам BALLPLUS ap/D D=12 D=16 D=20 D=25 ap R3 R4 ap R3 ap R3 R4 ap R3 R4 R5 R6 0.01 0.12 3.2 3.6 0.16 2.8 0.2 2.4 2.9 0.25 2.2 2.6 2.9 3.1 0.02 0.24 2.2 2.2 0.32 2 0.4 1.8 2.1 0.5 1.6 1.9 2.1 2.2 0.05 0.6 1.4 1.7 0.8 1.3 1 1.2 1.3 1.25 1.1 1.2 1.3 1.5 0.1 1.2 .1 1.3 1.6 1 2 1 1 2.5 1 1 1 1.1 0.15 1.8 1 1.1 2.4 1 3 1 1 3.75 1 1 1 1 0.2 2.4 1 1.1 3.2 - 4 - 1 5 - 1 1 1 ы з е е
