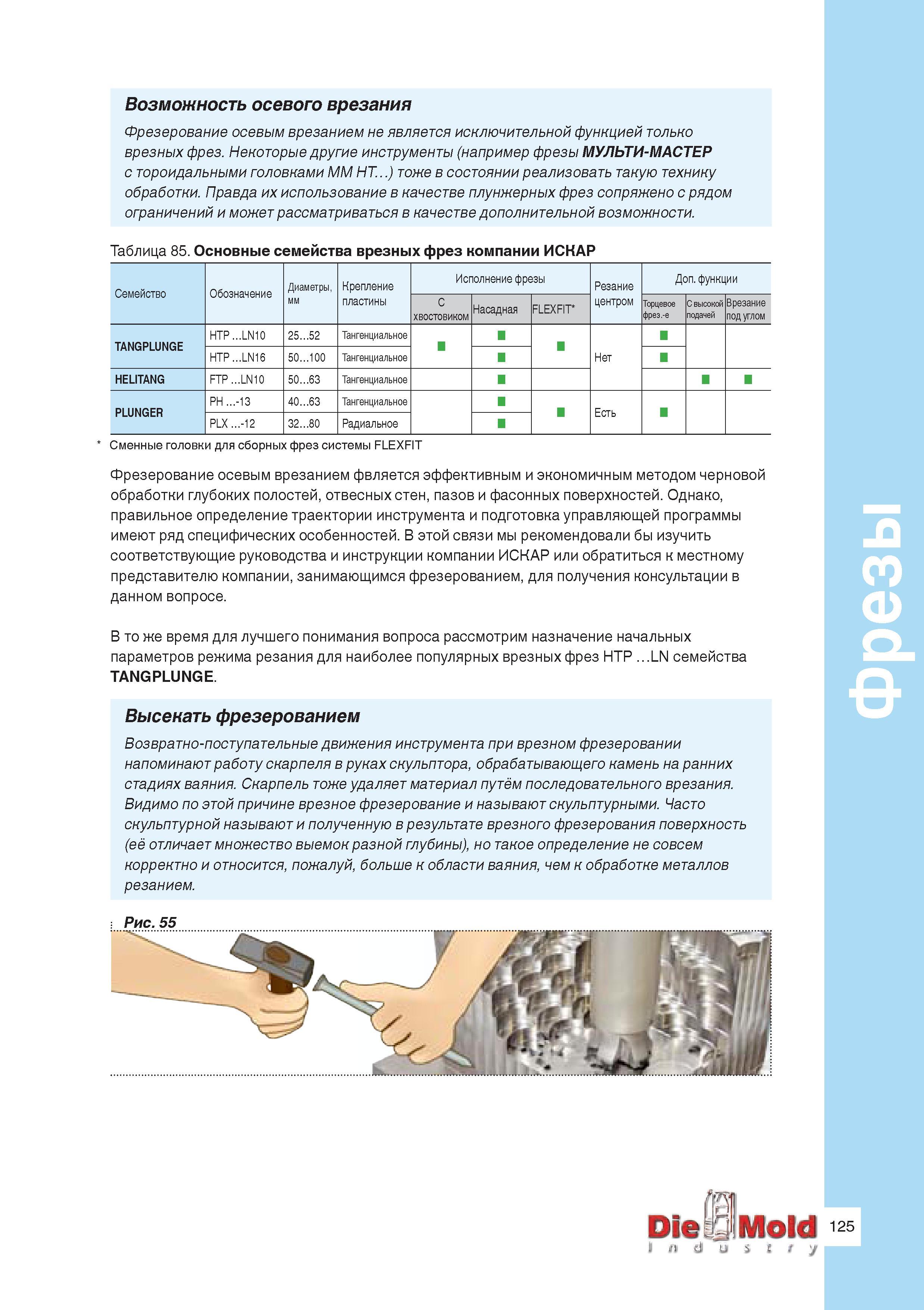

Возможность осевого врезания Фрезерование осевым врезанием не является исключительной функцией только врезных фрез. Некоторые другие инструменты (например фрезы МУЛЬТИ-МАСТЕР с тороидальными головками MM HT ) тоже в состоянии реализовать такую технику обработки. Правда их использование в качестве плунжерных фрез сопряжено с рядом ограничений и может рассматриваться в качестве дополнительной возможности. Таблица 85. Основные семейства врезных фрез компании ИСКАР Семейство Обозначение Диаметры, мм Крепление пластины Исполнение фрезы Резание центром Доп. функции С хвостовиком Насадная FLEXFIT Торцевое фрезерование С высокой подачей Врезание под углом TANGPLUNGE HTP .LN10 25.52 Тангенциальное Нет HTP .LN16 5 О 0 О Тангенциальное HELITANG FTP .LN10 50.63 Тангенциальное PLUNGER PH .-13 40.63 Тангенциальное Есть P 1 X 2 32.80 Радиальное Сменные головки для сборных фрез системы FLEXFIT Фрезерование осевым врезанием фвляется эффективным и экономичным методом черновой обработки глубоких полостей, отвесных стен, пазов и фасонных поверхностей. Однако, правильное определение траектории инструмента и подготовка управляющей программы имеют ряд специфических особенностей. В этой связи мы рекомендовали бы изучить соответствующие руководства и инструкции компании ИСКАР или обратиться к местному представителю компании, занимающимся фрезерованием, для получения консультации в данном вопросе. В то же время для лучшего понимания вопроса рассмотрим назначение начальных параметров режима резания для наиболее популярных врезных фрез HTP .LN семейства TANGPLUNGE. Высекать фрезерованием Возвратно-поступательные движения инструмента при врезном фрезеровании напоминают работу скарпеля в руках скульптора, обрабатывающего камень на ранних стадиях ваяния. Скарпель тоже удаляет материал путём последовательного врезания. Видимо по этой причине врезное фрезерование и называют скульптурными. Часто скульптурной называют и полученную в результате врезного фрезерования поверхность (её отличает множество выемок разной глубины), но такое определение не совсем корректно и относится, пожалуй, больше к области ваяния, чем к обработке металлов резанием. ; Рис. 55 (Hi Die Б Mold 1 М 4 У S / у 125 Фрезы
