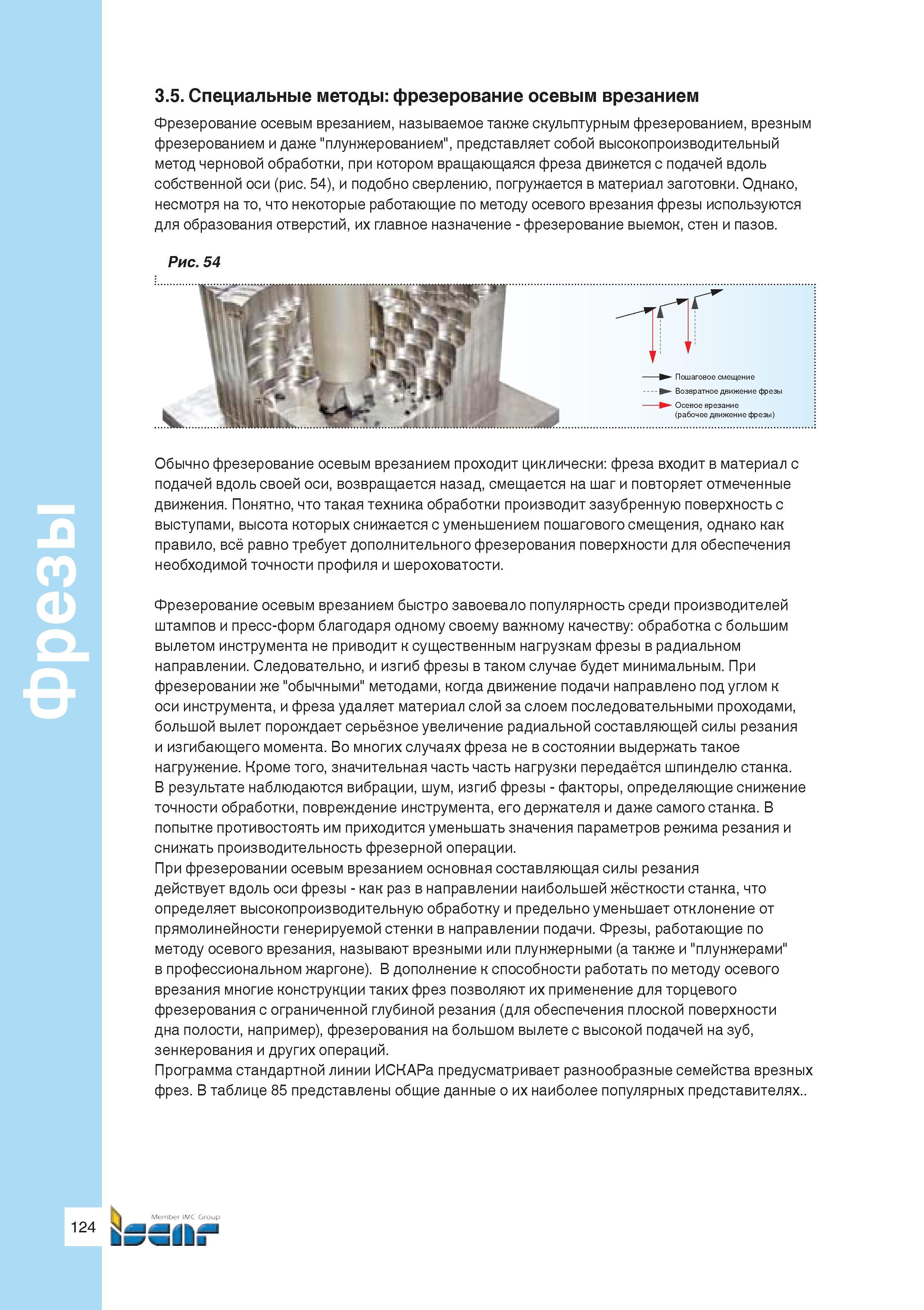

3.5. Специальные методы фрезерование осевым врезанием Фрезерование осевым врезанием, называемое также скульптурным фрезерованием, врезным фрезерованием и даже "плунжерованием", представляет собой высокопроизводительный метод черновой обработки, при котором вращающаяся фреза движется с подачей вдоль собственной оси (рис. 54), и подобно сверлению, погружается в материал заготовки. Однако, несмотря на то, что некоторые работающие по методу осевого врезания фрезы используются для образования отверстий, их главное назначение - фрезерование выемок, стен и пазов. Рис. 54 Обычно фрезерование осевым врезанием проходит циклически фреза входит в материал с подачей вдоль своей оси, возвращается назад, смещается на шаг и повторяет отмеченные движения. Понятно, что такая техника обработки производит зазубренную поверхность с выступами, высота которых снижается с уменьшением пошагового смещения, однако как правило, всё равно требует дополнительного фрезерования поверхности для обеспечения необходимой точности профиля и шероховатости. Фрезерование осевым врезанием быстро завоевало популярность среди производителей штампов и пресс-форм благодаря одному своему важному качеству обработка с большим вылетом инструмента не приводит к существенным нагрузкам фрезы в радиальном направлении. Следовательно, и изгиб фрезы в таком случае будет минимальным. При фрезеровании же "обычными" методами, когда движение подачи направлено под углом к оси инструмента, и фреза удаляет материал слой за слоем последовательными проходами, большой вылет порождает серьёзное увеличение радиальной составляющей силы резания и изгибающего момента. Во многих случаях фреза не в состоянии выдержать такое нагружение. Кроме того, значительная часть часть нагрузки передаётся шпинделю станка. В результате наблюдаются вибрации, шум, изгиб фрезы - факторы, определяющие снижение точности обработки, повреждение инструмента, его держателя и даже самого станка. В попытке противостоять им приходится уменьшать значения параметров режима резания и снижать производительность фрезерной операции. При фрезеровании осевым врезанием основная составляющая силы резания действует вдоль оси фрезы - как раз в направлении наибольшей жёсткости станка, что определяет высокопроизводительную обработку и предельно уменьшает отклонение от прямолинейности генерируемой стенки в направлении подачи. Фрезы, работающие по методу осевого врезания, называют врезными или плунжерными (а также и "плунжерами" в профессиональном жаргоне). В дополнение к способности работать по методу осевого врезания многие конструкции таких фрез позволяют их применение для торцевого фрезерования с ограниченной глубиной резания (для обеспечения плоской поверхности дна полости, например), фрезерования на большом вылете с высокой подачей на зуб, зенкерования и других операций. Программа стандартной линии ИСКАРа предусматривает разнообразные семейства врезных фрез. В таблице 85 представлены общие данные о их наиболее популярных представителях.. Member IMC Group & 124
