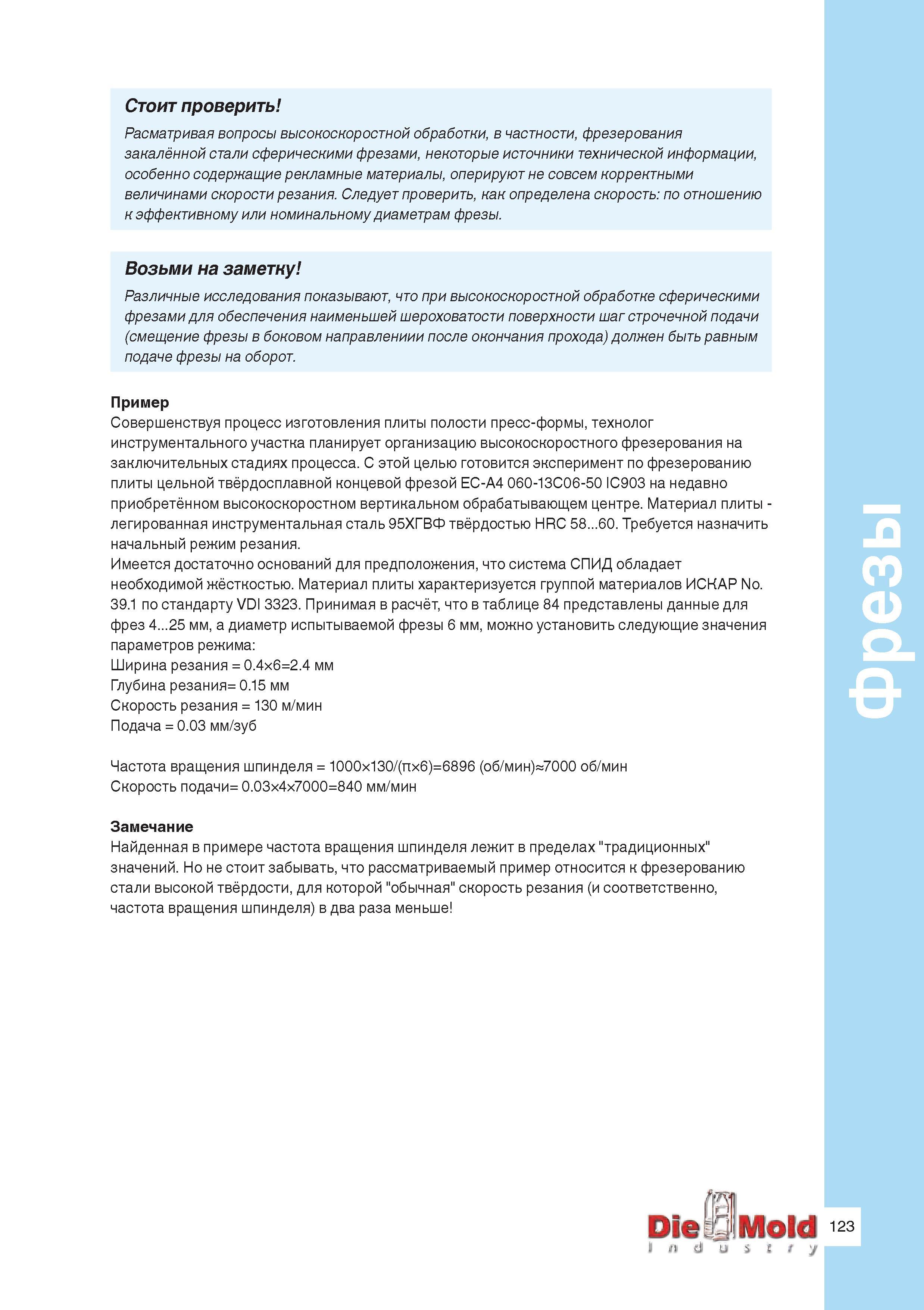

Стоит проверить Расматривая вопросы высокоскоростной обработки, в частности, фрезерования закалённой стали сферическими фрезами, некоторые источники технической информации, особенно содержащие рекламные материалы, оперируют не совсем корректными величинами скорости резания. Следует проверить, как определена скорость по отношению к эффективному или номинальному диаметрам фрезы. Возьми на заметку Различные исследования показывают, что при высокоскоростной обработке сферическими фрезами для обеспечения наименьшей шероховатости поверхности шаг строчечной подачи (смещение фрезы в боковом направлениии после окончания прохода) должен быть равным подаче фрезы на оборот. Пример Совершенствуя процесс изготовления плиты полости пресс-формы, технолог инструментального участка планирует организацию высокоскоростного фрезерования на заключительных стадиях процесса. С этой целью готовится эксперимент по фрезерованию плиты цельной твёрдосплавной концевой фрезой EC-A4 060-13C06-50 IC903 на недавно приобретённом высокоскоростном вертикальном обрабатывающем центре. Материал плиты -легированная инструментальная сталь 95ХГВФ твёрдостью HRC 58 60. Требуется назначить начальный режим резания. Имеется достаточно оснований для предположения, что система СПИД обладает необходимой жёсткостью. Материал плиты характеризуется группой материалов ИСКАР No. 39.1 по стандарту VDI 3323. Принимая в расчёт, что в таблице 84 представлены данные для фрез 4 25 мм, а диаметр испытываемой фрезы 6 мм, можно установить следующие значения параметров режима Ширина резания = 0.4х6=2.4 мм Глубина резания= 0.15 мм Скорость резания = 130 м/мин Подача = 0.03 мм/зуб Частота вращения шпинделя = 1000х130/(пх6)=6896 (об/мин)=7000 об/мин Скорость подачи= 0.03x4x7000=840 мм/мин Замечание Найденная в примере частота вращения шпинделя лежит в пределах "традиционных" значений. Но не стоит забывать, что рассматриваемый пример относится к фрезерованию стали высокой твёрдости, для которой "обычная" скорость резания (и соответственно, частота вращения шпинделя) в два раза меньше И :-Ч. 123 II м d у s t / 'j Фрезы
