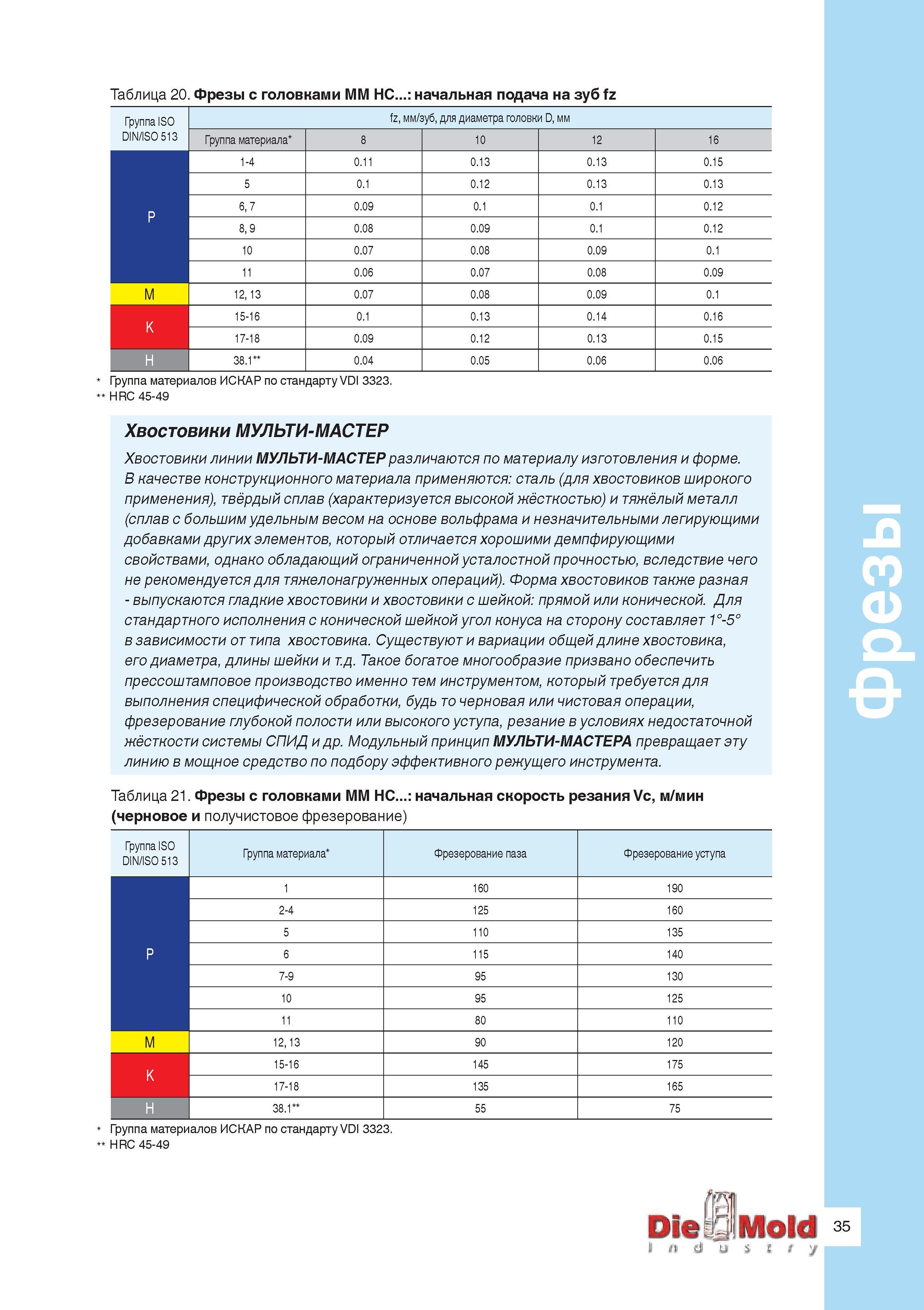

Хвостовики фрезерного металлорежущего инструмента Iscar МУЛЬТИ-МАСТЕР различаются по материалу изготовления и форме. В качестве конструкционного материала применяются сталь (для хвостовиков широкого применения), твёрдый сплав (характеризуется высокой жёсткостью) и тяжёлый металл (сплав с большим удельным весом на основе вольфрама и незначительными легирующими добавками других элементов, который отличается хорошими демпфирующими свойствами, однако обладающий ограниченной усталостной прочностью, вследствие чего не рекомендуется для тяжелонагруженных операций). Форма хвостовиков также разная - выпускаются гладкие хвостовики и хвостовики с шейкой прямой или конической. Для стандартного исполнения с конической шейкой угол конуса на сторону составляет 1-5° в зависимости от типа хвостовика. Существуют и вариации общей длине хвостовика, его диаметра, длины шейки и т.д. Такое богатое многообразие призвано обеспечить прессоштамповое производство именно тем инструментом, который требуется для выполнения специфической обработки, будь то черновая или чистовая операции, фрезерование глубокой полости или высокого уступа, резание в условиях недостаточной жёсткости системы СПИД и др. Модульный принцип МУЛЬТИ-МАСТЕРА превращает эту линию в мощное средство по подбору эффективного режущего инструмента. Таблица 21. Фрезы с головками MM HC начальная скорость резания Vc, м/мин (черновое и получистовое фрезерование) Группа ISO DIN/ISO 513 Группа материала Фрезерование паза Фрезерование уступа P 1 160 190 2-4 125 160 5 110 135 6 115 140 7-9 95 130 10 95 125 11 80 110 M 12, 13 90 120 K 15-16 145 175 17-18 135 165 H 38.1 55 75 Группа материалов ИСКАР по стандарту VDI 3323. HRC 45-49 Фрезы Таблица 20. Фрезы с головками MM HC начальная подача на зуб fz Группа ISO fz, мм/зуб, для диаметра головки D, мм DIN/ISO 513 Группа материала 8 10 12 16 1-4 0.11 0.13 0.13 0.15 5 0.1 0.12 0.13 0.13 6, 7 0.09 0.1 0.1 0.12 г 8, 9 0.08 0.09 0.1 0.12 10 0.07 0.08 0.09 0.1 11 0.06 0.07 0.08 0.09 M 12, 13 0.07 0.08 0.09 0.1 K 15-16 0.1 0.13 0.14 0.16 17-18 0.09 0.12 0.13 0.15 H 38.1 0.04 0.05 0.06 0.06 Группа материалов ИСКАР по стандарту VDI 3323. HRC 45-49 Хвостовики МУЛЬТИ-МАСТЕР
