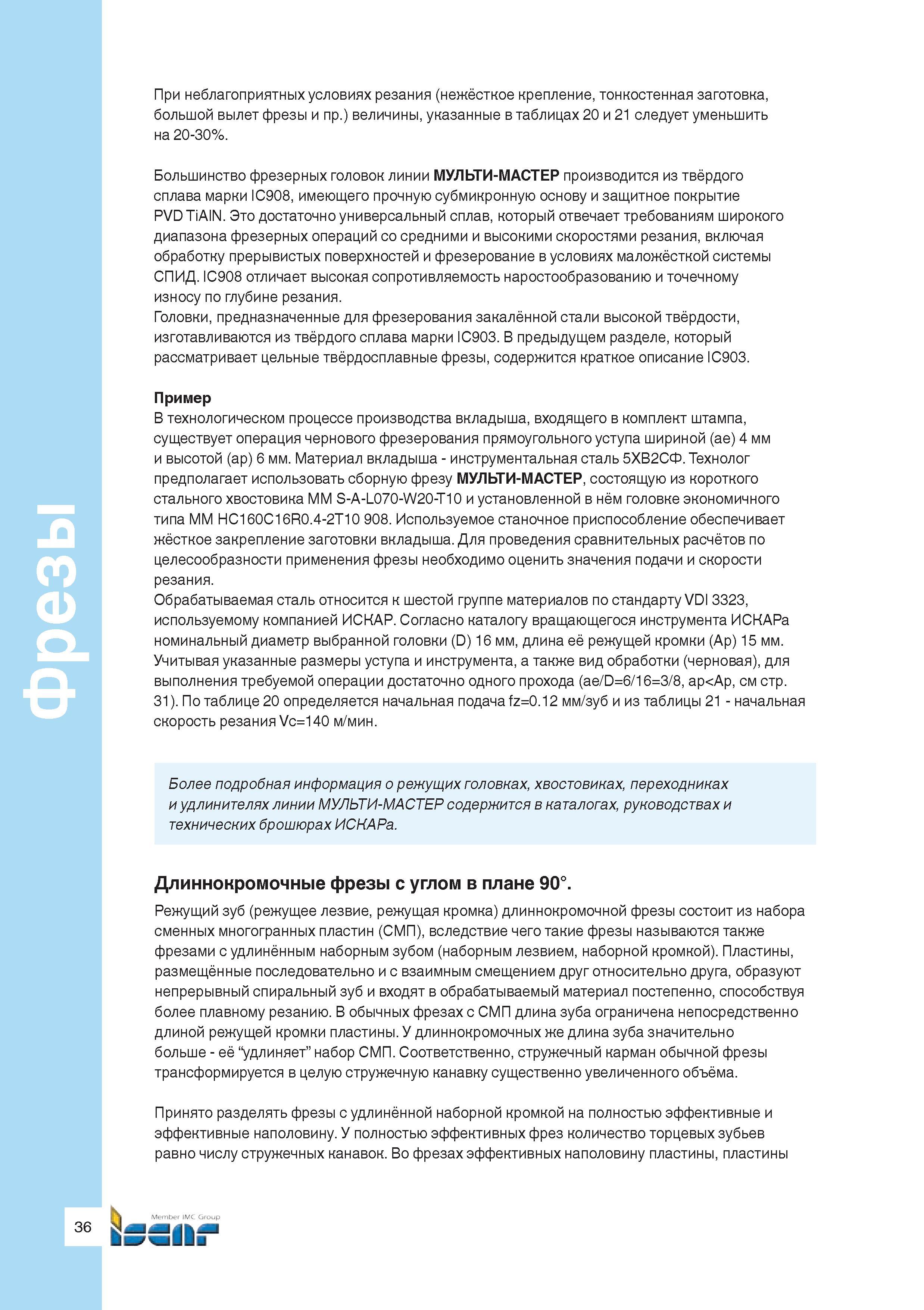

Большинство фрезерных режущих головок Iscar МУЛЬТИ-МАСТЕР производится из твёрдого сплава марки IC908, имеющего прочную субмикронную основу и защитное покрытие PVD TiAlN. Это достаточно универсальный сплав, который отвечает требованиям широкого диапазона фрезерных операций со средними и высокими скоростями резания, включая обработку прерывистых поверхностей и фрезерование в условиях маложёсткой системы СПИД. IC908 отличает высокая сопротивляемость наростообразованию и точечному износу по глубине резания. Qоловки, предназначенные для фрезерования закалённой стали высокой твёрдости, изготавливаются из твёрдого сплава марки IC903. В предыдущем разделе, который рассматривает цельные твёрдосплавные фрезы, содержится краткое описание IC903. Пример В технологическом процессе производства вкладыша, входящего в комплект штампа, существует операция чернового фрезерования прямоугольного уступа шириной (ае) 4 мм и высотой (ар) 6 мм. Материал вкладыша - инструментальная сталь 5ХВ2СФ. Технолог предполагает использовать сборную фрезу МУЛЬТИ-МАСТЕР, состоящую из короткого стального хвостовика MM S-A-L070-W20-T10 и установленной в нём головке экономичного типа MM HC160C16R0.4-2T10 908. Используемое станочное приспособление обеспечивает жёсткое закрепление заготовки вкладыша. Для проведения сравнительных расчётов по целесообразности применения фрезы необходимо оценить значения подачи и скорости резания. Обрабатываемая сталь относится к шестой группе материалов по стандарту VDI 3323, используемому компанией ИСКАР. Согласно каталогу вращающегося инструмента ИСКАРа номинальный диаметр выбранной головки (D) 16 мм, длина её режущей кромки (Ар) 15 мм. Учитывая указанные размеры уступа и инструмента, а также вид обработки (черновая), для выполнения требуемой операции достаточно одного прохода (аеЮ=6/16=3/8, ар<Ар, см стр. 31). По таблице 20 определяется начальная подача fz=0.12 мм/зуб и из таблицы 21 - начальная скорость резания Vc=140 м/мин. Более подробная информация о режущих головках, хвостовиках, переходниках и удлинителях линии МУЛЬТИ-МАСТЕР содержится в каталогах, руководствах и технических брошюрах ИСКАРа. Длиннокромочные фрезы с углом в плане 90°. Режущий зуб (режущее лезвие, режущая кромка) длиннокромочной фрезы состоит из набора сменных многогранных пластин (СМП), вследствие чего такие фрезы называются также фрезами с удлинённым наборным зубом (наборным лезвием, наборной кромкой). Пластины, размещённые последовательно и с взаимным смещением друг относительно друга, образуют непрерывный спиральный зуб и входят в обрабатываемый материал постепенно, способствуя более плавному резанию. В обычных фрезах с СМП длина зуба ограничена непосредственно длиной режущей кромки пластины. У длиннокромочных же длина зуба значительно больше - её “удлиняет” набор СМП. Соответственно, стружечный карман обычной фрезы трансформируется в целую стружечную канавку существенно увеличенного объёма. Принято разделять фрезы с удлинённой наборной кромкой на полностью эффективные и эффективные наполовину. У полностью эффективных фрез количество торцевых зубьев равно числу стружечных канавок. Во фрезах эффективных наполовину пластины, пластины Фрезы При неблагоприятных условиях резания (нежёсткое крепление, тонкостенная заготовка, большой вылет фрезы и пр.) величины, указанные в таблицах 20 и 21 следует уменьшить на 20-30%.
