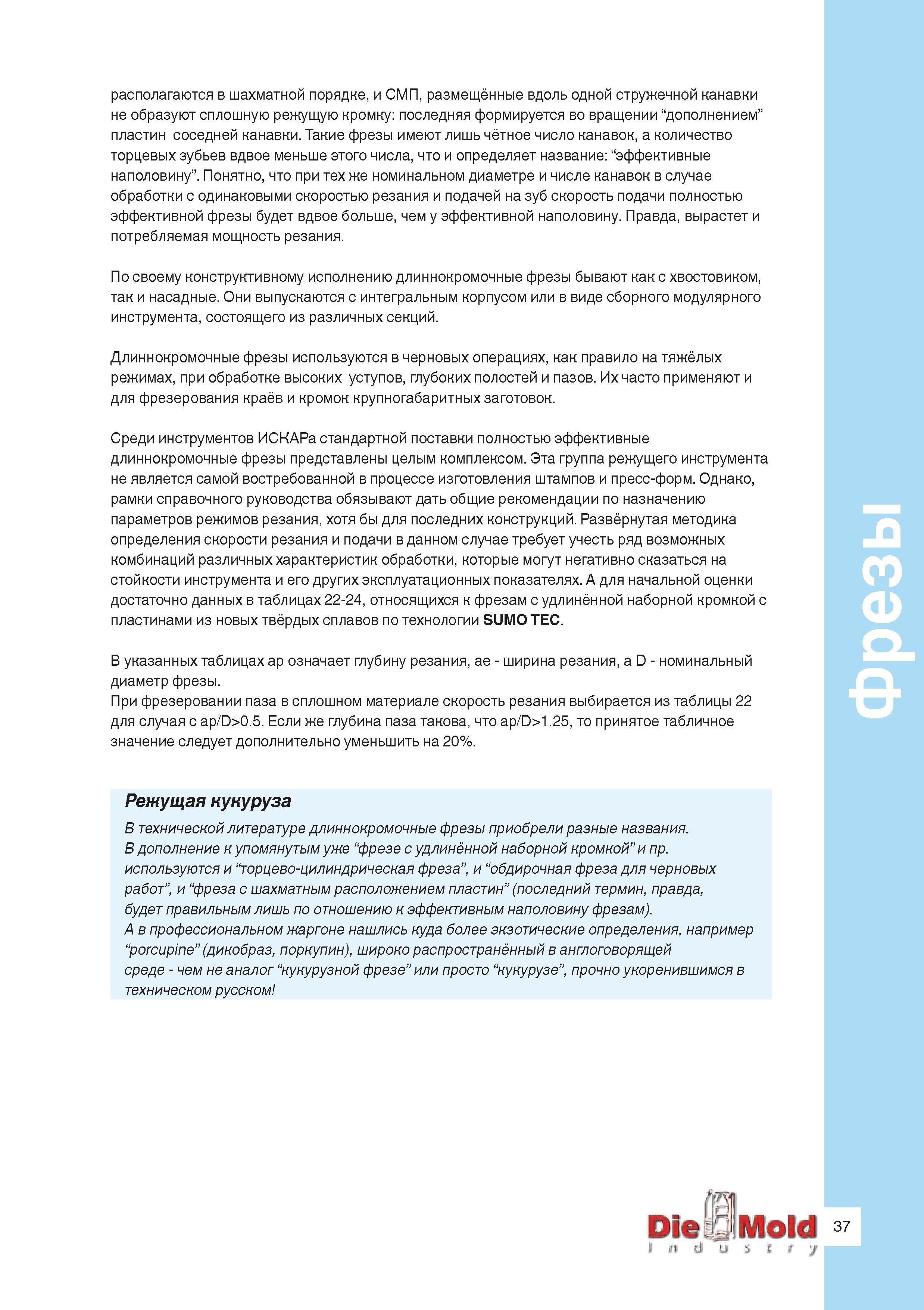

Длиннокромочные фрезы используются в черновых фрезерных операциях на тяжёлых режимах механической обработки высоких уступов глубоких полостей и пазов. Их часто применяют и для фрезерования краёв и кромок крупногабаритных заготовок. Среди инструментов ИСКАРа стандартной поставки полностью эффективные длиннокромочные фрезы представлены целым комплексом. Эта группа режущего инструмента не является самой востребованной в процессе изготовления штампов и пресс-форм. Однако, рамки справочного руководства обязывают дать общие рекомендации по назначению параметров режимов резания, хотя бы для последних конструкций. Развёрнутая методика определения скорости резания и подачи в данном случае требует учесть ряд возможных комбинаций различных характеристик обработки, которые могут негативно сказаться на стойкости инструмента и его других эксплуатационных показателях. А для начальной оценки достаточно данных в таблицах 22-24, относящихся к фрезам с удлинённой наборной кромкой с пластинами из новых твёрдых сплавов по технологии SUMO TEC. В указанных таблицах ар означает глубину резания, ае - ширина резания, а D - номинальный диаметр фрезы. При фрезеровании паза в сплошном материале скорость резания выбирается из таблицы 22 для случая с арЮ>0.5. Если же глубина паза такова, что арЮ>1.25, то принятое табличное значение следует дополнительно уменьшить на 20%. Режущая кукуруза В технической литературе длиннокромочные фрезы приобрели разные названия. В дополнение к упомянутым уже “фрезе с удлинённой наборной кромкой” и пр. используются и “торцево-цилиндрическая фреза”, и “обдирочная фреза для черновых работ”, и “фреза с шахматным расположением пластин” (последний термин, правда, будет правильным лишь по отношению к эффективным наполовину фрезам). А в профессиональном жаргоне нашлись куда более экзотические определения, например “porcupine” (дикобраз, поркупин), широко распространённый в англоговорящей среде - чем не аналог “кукурузной фрезе” или просто “кукурузе”, прочно укоренившимся в техническом русском Фрезы располагаются в шахматной порядке, и СМП, размещённые вдоль одной стружечной канавки не образуют сплошную режущую кромку последняя формируется во вращении “дополнением” пластин соседней канавки. Такие фрезы имеют лишь чётное число канавок, а количество торцевых зубьев вдвое меньше этого числа, что и определяет название “эффективные наполовину”. Понятно, что при тех же номинальном диаметре и числе канавок в случае обработки с одинаковыми скоростью резания и подачей на зуб скорость подачи полностью эффективной фрезы будет вдвое больше, чем у эффективной наполовину. Правда, вырастет и потребляемая мощность резания. По своему конструктивному исполнению длиннокромочные фрезы бывают как с хвостовиком, так и насадные. Они выпускаются с интегральным корпусом или в виде сборного модулярного инструмента, состоящего из различных секций.
