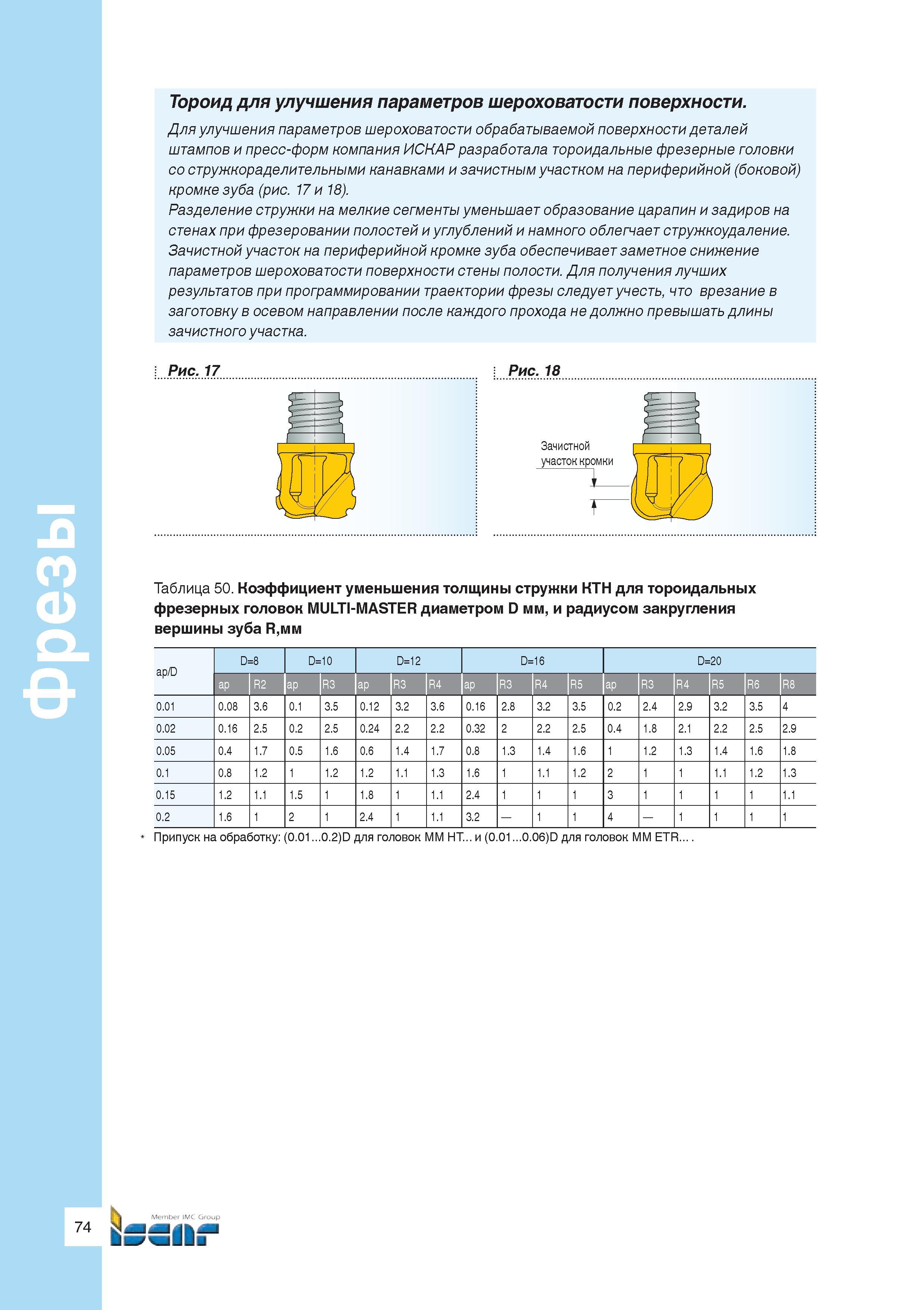

Для улучшения параметров шероховатости обрабатываемой поверхности деталей штампов и пресс-форм компания ИСКАР разработала тороидальные фрезерные головки со стружкораделительными канавками и зачистным участком на периферийной (боковой) кромке зуба (рис. 17 и 18). Разделение стружки на мелкие сегменты уменьшает образование царапин и задиров на стенах при фрезеровании полостей и углублений и намного облегчает стружкоудаление. Зачистной участок на периферийной кромке зуба обеспечивает заметное снижение параметров шероховатости поверхности стены полости. Для получения лучших результатов при программировании траектории фрезы следует учесть, что врезание в заготовку в осевом направлении после каждого прохода не должно превышать длины зачистного участка. Рис. 17 \ Рис. 18 Таблица 50. Коэффициент уменьшения толщины стружки КТН для тороидальных фрезерных головок MULTI-MASTER диаметром D мм, и радиусом закругления вершины зуба R,mm е p a D=8 D=10 D=12 D=16 D=20 ap R2 ap R3 ap R3 R4 ap R3 R4 R5 ap R3 R4 R5 R6 R8 0.01 0.08 3.6 0.1 3.5 0.12 3.2 3.6 0.16 2.8 3.2 3.5 0.2 2.4 2.9 3.2 3.5 4 0.02 0.16 2.5 0.2 2.5 0.24 2.2 2.2 0.32 2 2.2 2.5 0.4 1.8 2.1 2.2 2.5 2.9 0.05 0.4 1.7 0.5 1.6 0.6 1.4 1.7 0.8 1.3 1.4 1.6 1 1.2 1.3 1.4 1.6 1.8 0.1 0.8 1.2 1 1.2 1.2 1.1 1.3 1.6 1 1.1 1.2 2 1 1 1.1 1.2 1.3 0.15 1.2 1.1 1.5 1 1.8 1 1.1 2.4 1 1 1 3 1 1 1 1 1.1 0.2 1.6 1 2 1 2.4 1 1.1 3.2 - 1 1 4 - 1 1 1 1 Припуск на обработку (0.01 0.2)D для головок MM HT и (0.01 0.06)D для головок MM ETR . Фрезы Тороид для улучшения параметров шероховатости поверхности.
