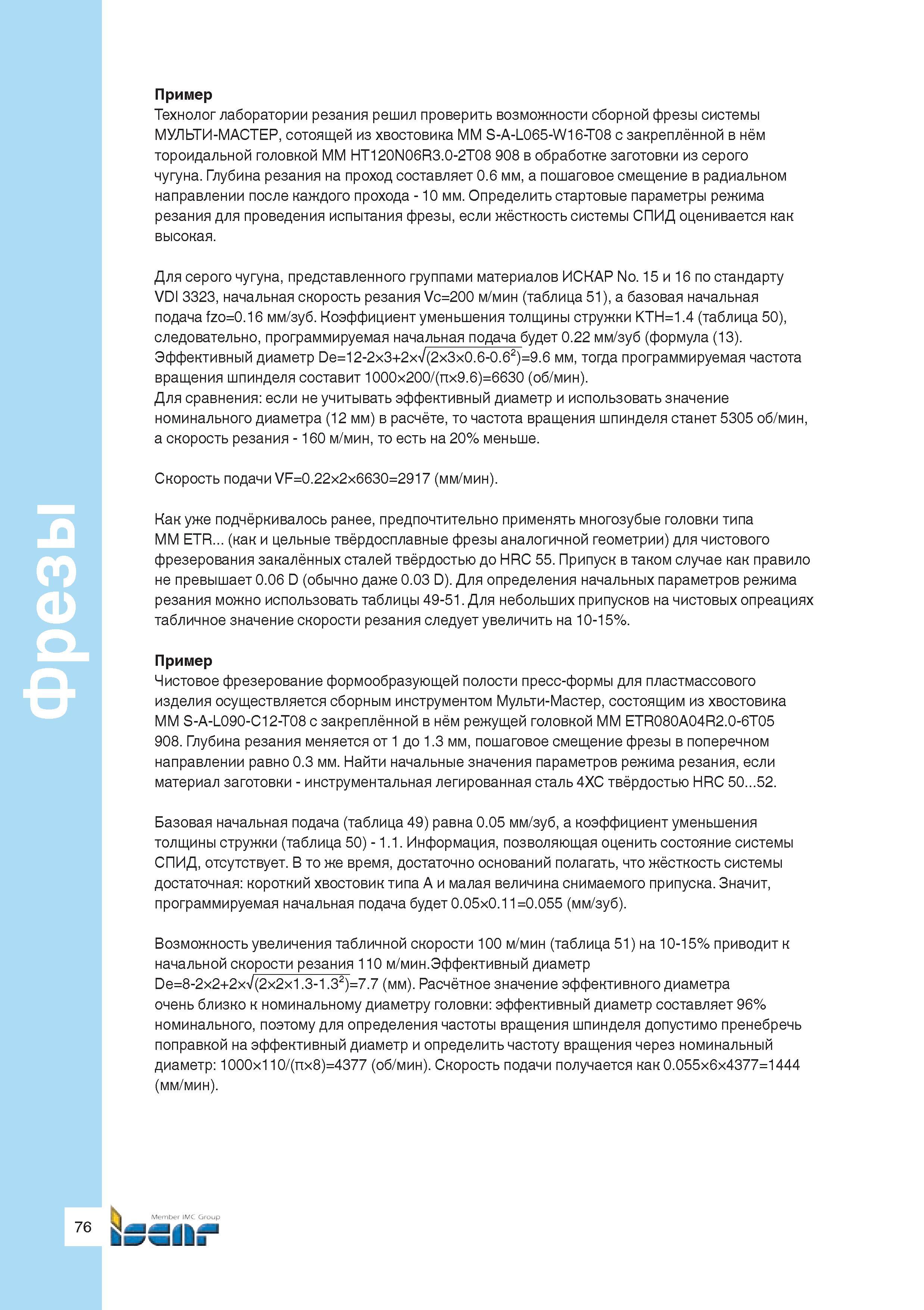

Чистовое фрезерование формообразующей полости пресс-формы для пластмассового изделия осуществляется сборным инструментом Iscar Мульти-Мастер, состоящим из хвостовика MM S-A-L090-C12-T08 с закреплённой в нём режущей головкой MM ETR080A04R2.0-6T05 908. Глубина резания меняется от 1 до 1.3 мм, пошаговое смещение фрезы в поперечном направлении равно 0.3 мм. Найти начальные значения параметров режима резания, если материал заготовки - инструментальная легированная сталь 4ХС твёрдостью HRC 50 52. Базовая начальная подача (таблица 49) равна 0.05 мм/зуб, а коэффициент уменьшения толщины стружки (таблица 50) - 1.1. Информация, позволяющая оценить состояние системы СПИД, отсутствует. В то же время, достаточно оснований полагать, что жёсткость системы достаточная короткий хвостовик типа А и малая величина снимаемого припуска. Значит, программируемая начальная подача будет 0.05x0.11=0.055 (мм/зуб). Возможность увеличения табличной скорости 100 м/мин (таблица 51) на 10-15% приводит к начальной скорости резания 110 м/мин.Эффективный диаметр De=8-2x2+2xV(2x2x1.3-1.32)=7.7 (мм). Расчётное значение эффективного диаметра очень близко к номинальному диаметру головки эффективный диаметр составляет 96% номинального, поэтому для определения частоты вращения шпинделя допустимо пренебречь поправкой на эффективный диаметр и определить частоту вращения через номинальный диаметр 1000x110/(nx8)=4377 (об/мин). Скорость подачи получается как 0.055x6x4377=1444 (мм/мин). Фрезы Пример Технолог лаборатории резания решил проверить возможности сборной фрезы системы МУЛЬТИ-МАСТЕР, сотоящей из хвостовика MM S-A-L065-W16-T08 с закреплённой в нём тороидальной головкой MM HT120N06R3.0-2T08 908 в обработке заготовки из серого чугуна. Глубина резания на проход составляет 0.6 мм, а пошаговое смещение в радиальном направлении после каждого прохода - 10 мм. Определить стартовые параметры режима резания для проведения испытания фрезы, если жёсткость системы СПИД оценивается как высокая. Для серого чугуна, представленного группами материалов ИСКАР No. 15 и 16 по стандарту VDI 3323, начальная скорость резания Vc=200 м/мин (таблица 51), а базовая начальная подача fzo=0.16 мм/зуб. Коэффициент уменьшения толщины стружки KTH=1.4 (таблица 50), следовательно, программируемая начальная подача будет 0.22 мм/зуб (формула (13). Эффективный диаметр De=12-2x3+2xV(2x3x0.6-0.62)=9.6 мм, тогда программируемая частота вращения шпинделя составит 1000x200/(nx9.6)=6630 (об/мин). Для сравнения если не учитывать эффективный диаметр и использовать значение номинального диаметра (12 мм) в расчёте, то частота вращения шпинделя станет 5305 об/мин, а скорость резания - 160 м/мин, то есть на 20% меньше. Скорость подачи VF=0.22x2x6630=2917 (мм/мин). Как уже подчёркивалось ранее, предпочтительно применять многозубые головки типа MM ETR (как и цельные твёрдосплавные фрезы аналогичной геометрии) для чистового фрезерования закалённых сталей твёрдостью до HRC 55. Припуск в таком случае как правило не превышает 0.06 D (обычно даже 0.03 D). Для определения начальных параметров режима резания можно использовать таблицы 49-51. Для небольших припусков на чистовых опреациях табличное значение скорости резания следует увеличить на 10-15%. Пример
