Концевые фрезы Derek AHU с режущими сменными пластинами из твердого сплава AHU Shoulder Milling Cutter

Концевые фрезы Derek AHU с режущими сменными пластинами из твердого сплава AHU Shoulder Milling Cutter

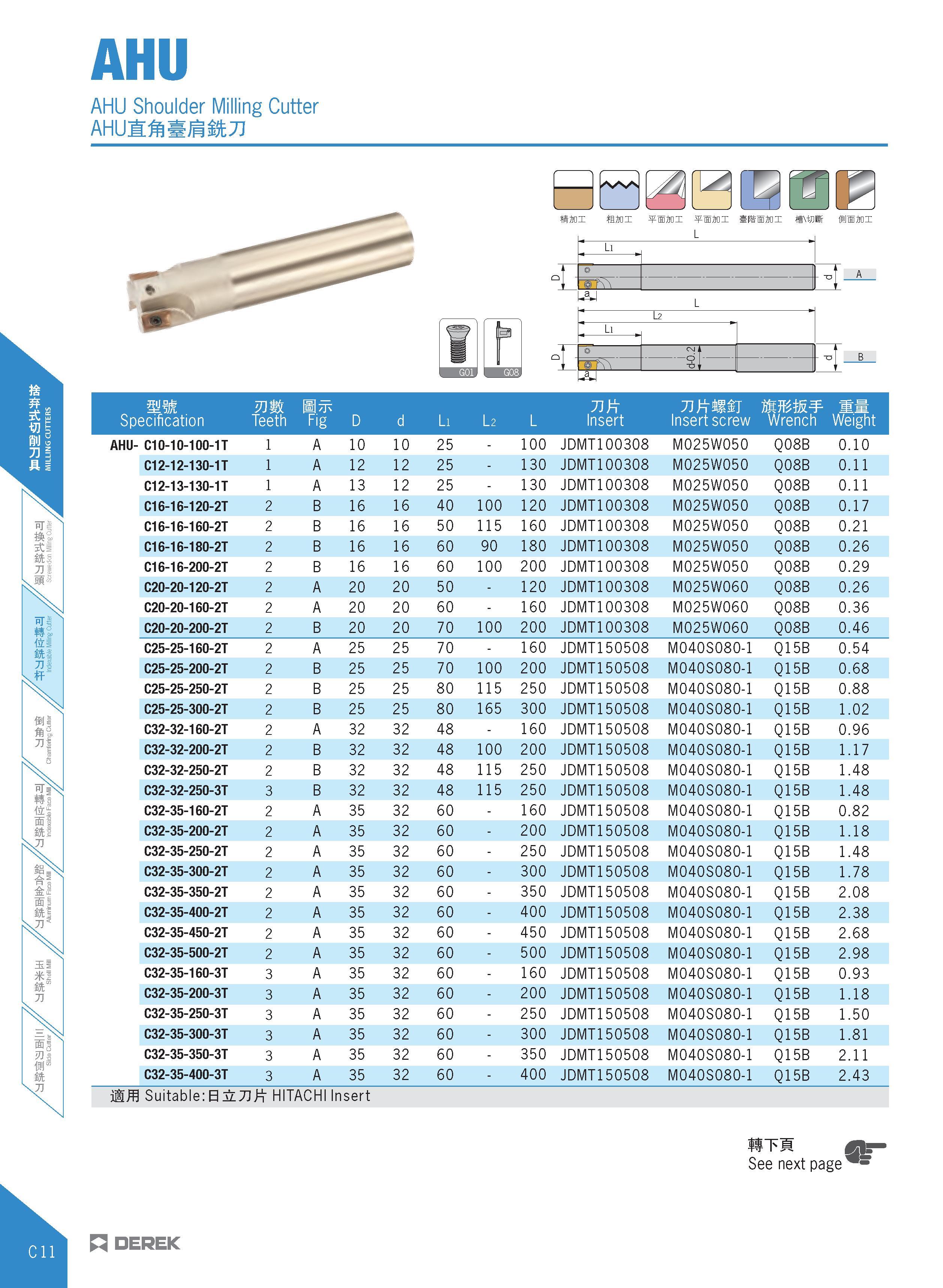

Концевые фрезы Derek AHU с режущими сменными пластинами из твердого сплава AHU Shoulder Milling Cutter _ AHUifcM&JJ Specification mm Teeth Bttc Fig D d Li l 2 L Insert TJttSSj Insert screw WMW Wrench vUight AHU- C10-10-100-1T 1 A 10 10 25 - 100 JDMT100308 M025W050 Q08B 0.10 C12-12-130-1T 1 A 12 12 25 - 130 JDMT100308 M025W050 Q08B 0.11 C12-13-130-1T 1 A 13 12 25 - 130 JDMT100308 M025W050 Q08B 0.11 C16-16-120-2T 2 B 16 16 40 100 120 JDMT100308 M025W050 Q08B 0.17 C16-16-160-2T 2 B 16 16 50 115 160 JDMT100308 M025W050 Q08B 0.21 C16-16-180-2T 2 B 16 16 60 90 180 JDMT100308 M025W050 Q08B 0.26 C16-16-200-2T 2 B 16 16 60 100 200 JDMT100308 M025W050 Q08B 0.29 C20-20-120-2T 2 A 20 20 50 - 120 JDMT100308 M025W060 Q08B 0.26 C20-20-160-2T 2 A 20 20 60 - 160 JDMT100308 M025W060 Q08B 0.36 C20-20-200-2T 2 B 20 20 70 100 200 JDMT100308 M025W060 Q08B 0.46 C25-25-160-2T 2 A 25 25 70 - 160 JDMT150508 M040S080-1 Q15B 0.54 C25-25-200-2T 2 B 25 25 70 100 200 JDMT150508 M040S080-1 Q15B 0.68 C25-25-250-2T 2 B 25 25 80 115 250 JDMT150508 M040S080-1 Q15B 0.88 C25-25-300-2T 2 B 25 25 80 165 300 JDMT150508 M040S080-1 Q15B 1.02 C32-32-160-2T 2 A 32 32 48 - 160 JDMT150508 M040S080-1 Q15B 0.96 C32-32-200-2T 2 B 32 32 48 100 200 JDMT150508 M040S080-1 Q15B 1.17 C32-32-250-2T 2 B 32 32 48 115 250 JDMT150508 M040S080-1 Q15B 1.48 C32-32-250-3T 3 B 32 32 48 115 250 JDMT150508 M040S080-1 Q15B 1.48 C32-35-160-2T 2 A 35 32 60 - 160 JDMT150508 M040S080-1 Q15B 0.82 C32-35-200-2T 2 A 35 32 60 - 200 JDMT150508 M040S080-1 Q15B 1.18 C32-35-250-2T 2 A 35 32 60 - 250 JDMT150508 M040S080-1 Q15B 1.48 C32-35-300-2T 2 A 35 32 60 - 300 JDMT150508 M040S080-1 Q15B 1.78 C32-35-350-2T 2 A 35 32 60 - 350 JDMT150508 M040S080-1 Q15B 2.08 C32-35-400-2T 2 A 35 32 60 - 400 JDMT150508 M040S080-1 Q15B 2.38 C32-35-450-2T 2 A 35 32 60 - 450 JDMT150508 M040S080-1 Q15B 2.68 C32-35-500-2T 2 A 35 32 60 - 500 JDMT150508 M040S080-1 Q15B 2.98 C32-35-160-3T 3 A 35 32 60 - 160 JDMT150508 M040S080-1 Q15B 0.93 C32-35-200-3T 3 A 35 32 60 - 200 JDMT150508 M040S080-1 Q15B 1.18 C32-35-250-3T 3 A 35 32 60 - 250 JDMT150508 M040S080-1 Q15B 1.50 C32-35-300-3T 3 A 35 32 60 - 300 JDMT150508 M040S080-1 Q15B 1.81 C32-35-350-3T 3 A 35 32 60 - 350 JDMT150508 M040S080-1 Q15B 2.11 C32-35-400-3T 3 A 35 32 60 - 400 JDMT150508 M040S080-1 Q15B 2.43 iSffi Suitable: B±L 71ft HITACHI Insert nTM gg- See next page ms ttjnx ffijm ¥mjDi ¥mjDi mm a I n DEREK
