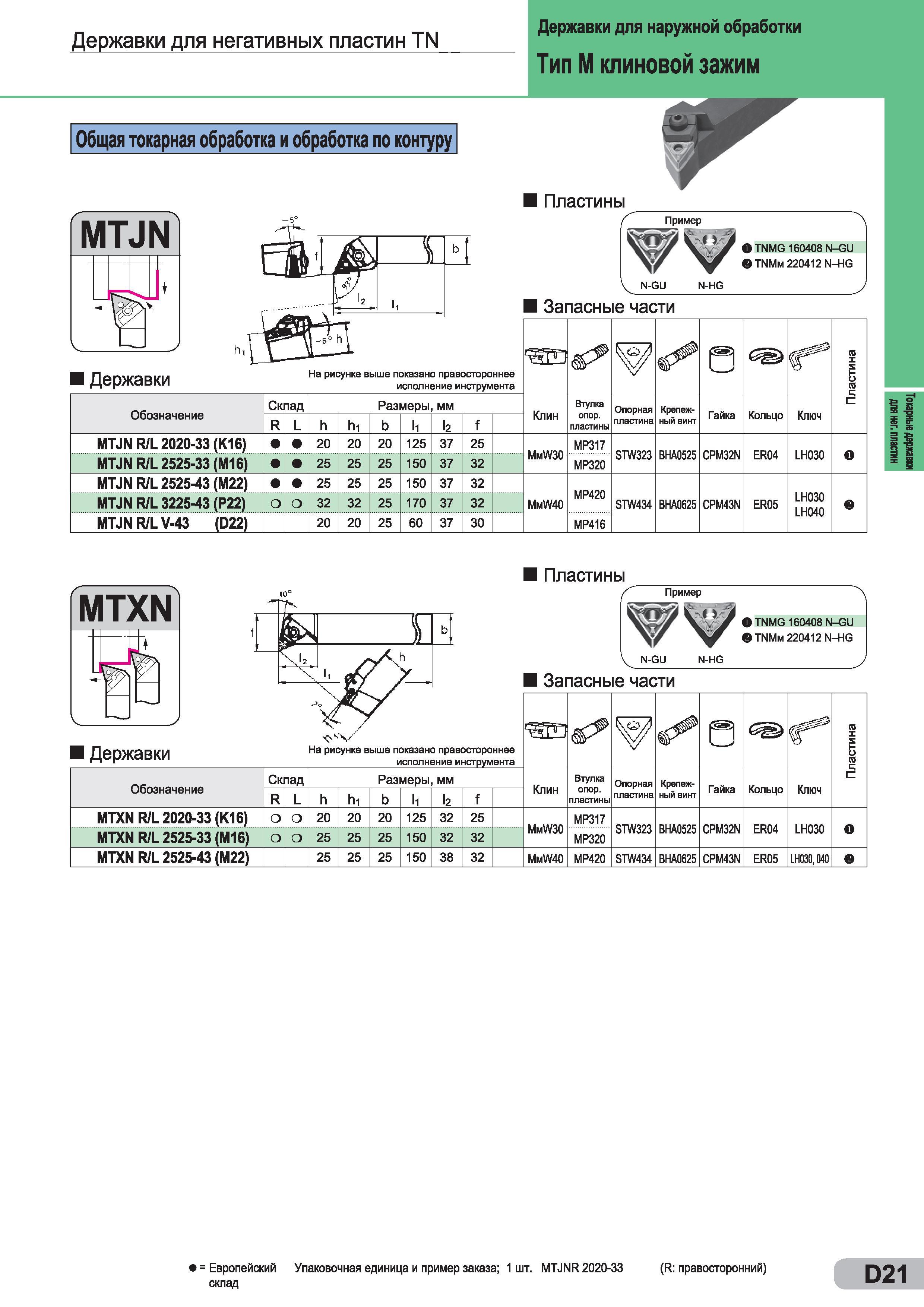

Державки для негативных пластин TN Державки для наружной обработки Тип М клиновой зажим Общая токарная обработка и обработка по контуру MTJN v L- Рг J Пластины Пример L TNMG 160408 N-GU е TNMm 220412 N-HG \N-GU N-HG Запасные части Державки На рисунке выше показано правостороннее исполнение инструмента Б га с; с Обозначение MTJNR/L 2020-33 (К16) MTJNR/L 2525-33 (М16) Склад R L h hi 20 20 25 25 Размеры, мм 20 25 Ji 1г 125 37 150 37 f 25 32 Клин MmW30 Опорная Крепеж- - -опор. - Гайка пластина ный винт пластины МР317 STW323 ВНА0525 CPM32N МР320 Кольцо ER04 Ключ LH030 MTJNR/L 2525-43 (М22) MTJN R/L 3225-43 (Р22) MTJNR/LV-43 (D22) 25 25 32 32 20 20 25 25 25 150 37 170 37 60 37 32 32 30 MmW40 МР420 STW434 ВНА0625 CPM43N ER05 МР416 LH030 LH040 MTXN L V w ft J Державки Пластины Пример N-GU N-HG OTNMG TNMm 160408 N-GU 220412 N-HG Запасные части На рисунке выше показано правостороннее исполнение инструмента Б п. Обозначение MTXN R/L 2020-33 (К16) MTXN R/L 2525-33 (М16) Склад R L О о h hi 20 20 25 25 Размеры, мм 20 25 Ji I2 125 32 150 32 f 25 32 Клин MmW30 Опорная Крепеж- - опор. Гайка ппалт„ии пластина ный винт пластины МР317 МР320 STW323 ВНА0525 CPM32N Кольцо ER04 Ключ LH030 MTXN R/L 2525-43 (М22) 25 25 25 150 38 32 MmW40 МР420 STW434 ВНА0625 CPM43N ER05 LH030,040 = Европейский Упаковочная единица и пример заказа; 1 шт. MTJNR 2020-33 (R правосторонний) склад
