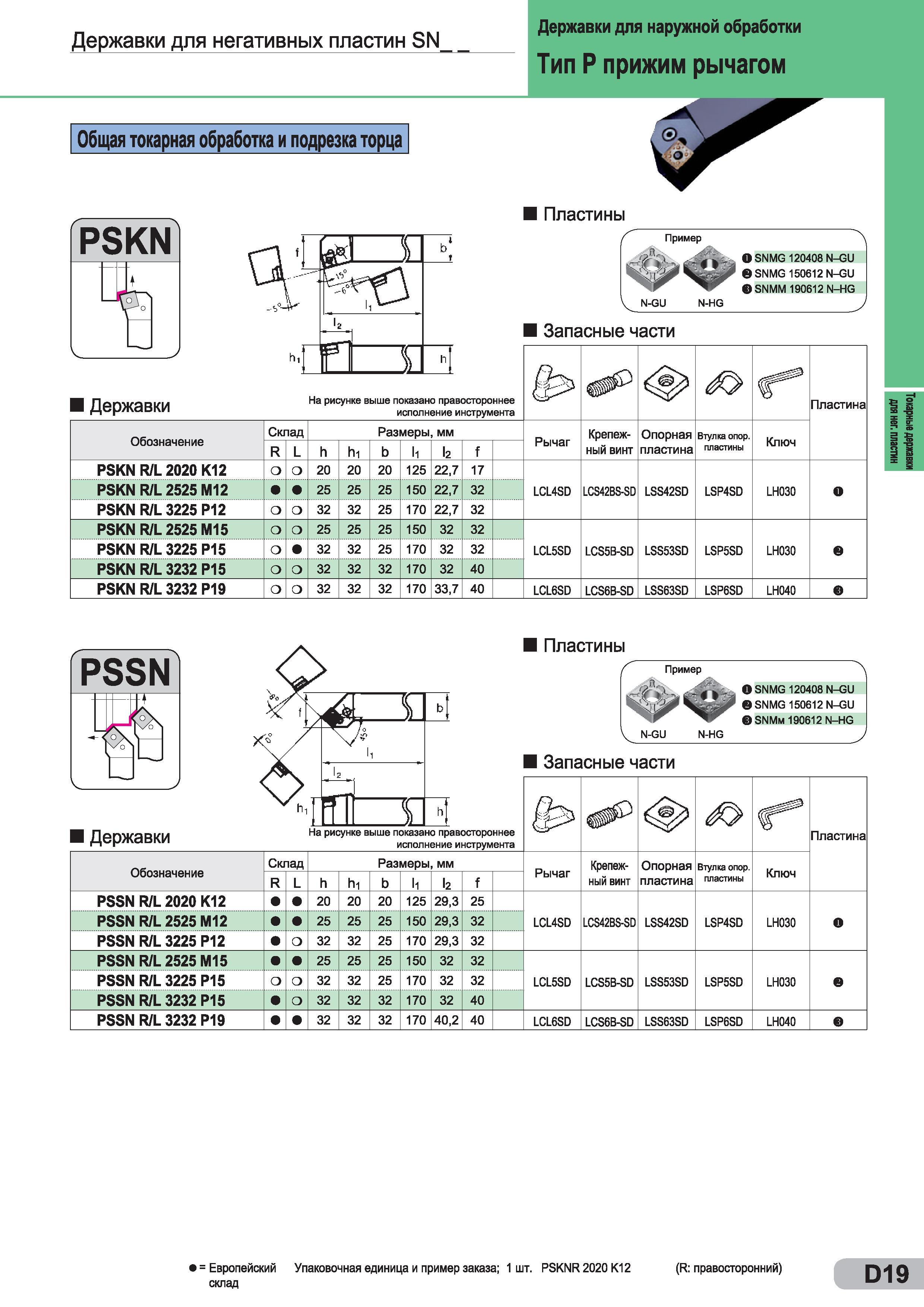

Державки для негативных пластин SN Державки для наружной обработки Тип Р прижим рычагом Общая токарная обработка и подрезка торца PSKN Пластины И \ b t \ \ I \ h Пример OSNMG 120408 N-GU SNMG 150612 N-GU SNMM 190612 N-HG N-GU N-HG Запасные части Державки На рисунке выше показано правостороннее исполнение инструмента Пластина Обозначение Склад R L hi Размеры, мм h l2 Рычаг Крепежный винт Опорная пластина Втулка опор. , Ключ PSKN PSKN PSKN R/L 2020 К12 R/L 2525 М12 R/L 3225 Р12 20 20 25 25 32 32 20 25 25 125 22,7 150 22,7 170 22,7 17 32 32 LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 PSKN PSKN PSKN R/L2525M15 R/L3225 Р15 R/L3232P15 о 25 25 32 32 32 32 25 25 32 150 32 170 32 170 32 32 32 40 LCL5SD LCS5B-SD LSS53SD LSP5SD LH030 в PSKN R/L 3232 Р19 32 32 32 170 33,7 40 LCL6SD LCS6B-SD LSS63SD LSP6SD LH040 = Европейский Упаковочная единица и пример заказа; 1 шт. PSKNR2020K12 (R правосторонний) п< склад OSNMG 120408 N-GU SNMG 150612 N-GU в SNMm 190612 N-HG J f'Пример V N-GU N-HG Токарные державки для нег. пластин
