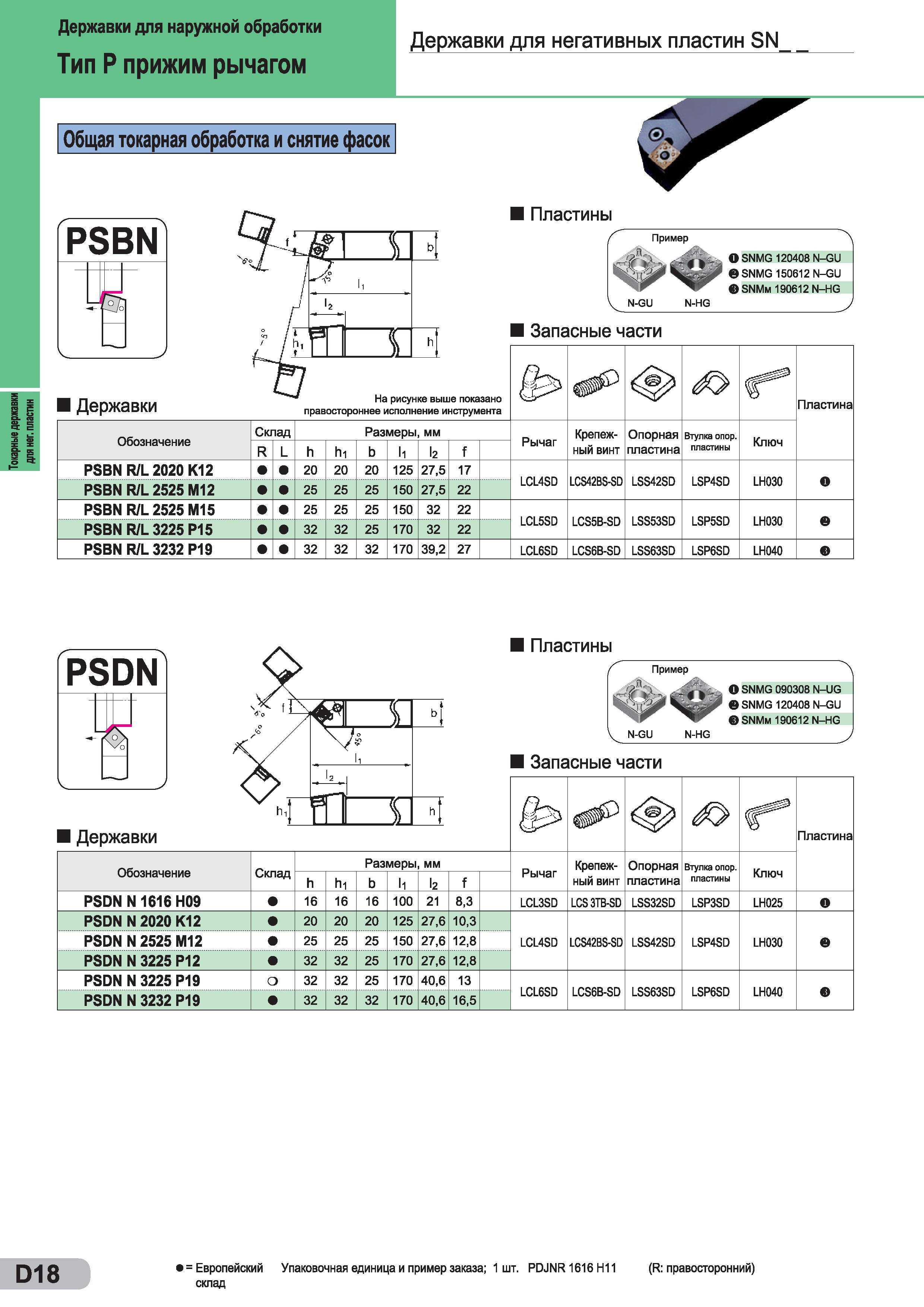

Токарные державки для нег. пластин Державки для наружной обработки Тип Р прижим рычагом Державки для негативных пластин SN Общая токарная обработка и снятие фасок PSBN V с Державки Пластины Пример ЛЬ- О SNMG 120408 N-GU SNMG 150612 N-GU SNMm 190612 N-HG N-GU N-HG Запасные части На рисунке выше показано правостороннее исполнение инструмента Пластина Обозначение Склад R L h Размеры, мм hi b I li I l2 f Рычаг Крепеж- Опорная ный винт пластина Втулка опор, пластины Ключ PSBN R/L 2020 К12 PSBN R/L 2525 М12 20 25 20 25 20 125 25 150 27.5 27.5 17 22 LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 PSBN R/L 2525 М15 PSBN R/L3225 Р15 25 32 25 32 25 150 25 170 32 32 22 22 LCL5SD LCS5B-SD LSS53SD LSP5SD LH030 PSBN R/L3232P19 32 32 32 170 39,2 27 LCL6SD LCS6B-SD LSS63SD LSP6SD LH040 О PSDN V S J Державки Пластины Пример О SNMG 090308 N-UG ISNMG 120408 N-GU SNMm 190612 N-HG N-GU N-HG _у Запасные части Пластина Обозначение Склад PSDN N 1616 Н09 h 16 hi 16 Размеры, мм b _h 16 100 I2 21 f 8,3 Рычаг Крепеж- Опорная ный винт пластина LCL3SD LCS 3TB-SD LSS32SD Втулка опор, пластины LSP3SD Ключ LM025 О PSDN N 2020 К12 PSDN N 2525 М12 PSDN N 3225 Р12 20 25 32 20 25 32 20 125 25 150 25 170 27.6 27.6 27.6 10,3 12,8 12,8 LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 PSDN N PSDN N 3225 Р19 3232 Р19 о 32 32 32 32 25 170 32 170 40.6 40.6 13 16,5 LCL6SD LCS6B-SD LSS63SD LSP6SD LH040 О = Европейский Упаковочная единица и пример заказа; 1 шт. PDJNR1616 Н11 (R правосторонний) склад
