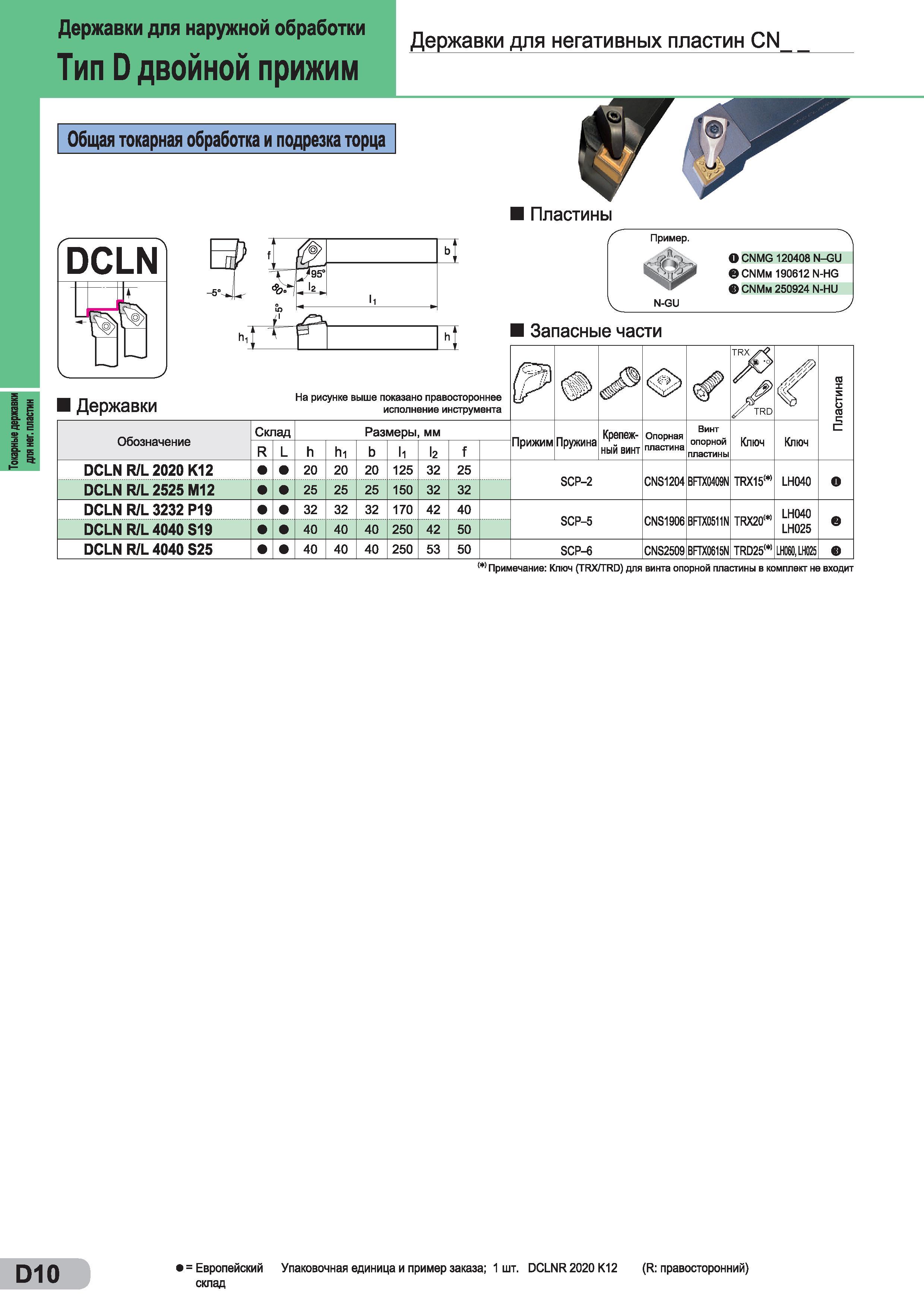

Токарные державки для нег. пластин Державки для наружной обработки Тип D двойной прижим Державки для негативных пластин CN Общая токарная обработка и подрезка торца DCLN V и J Державки В> “I f bt 7 95° h -4 Пример. db N-GU Запасные части На рисунке выше показано правостороннее исполнение инструмента па О CNMG 120408 N-GU eCNMM 190612 N-HG е CNMm 250924 N-HU й с; с Обозначение Склад R L h hi Размеры b и мм 1г Прижим Пружина Крепежный винт Опорная пластина Винт опорной Ключ Ключ DCLN R/L 2020 К12 DCLN R/L 2525 М12 20 25 20 25 20 125 25 150 32 32 25 32 SCP-2 CNS1204 BFTX0409N TRX15 LH040 DCLN R/L 3232 Р19 DCLN R/L 4040 S19 32 40 32 40 32 170 40 250 42 42 40 50 SCP-5 CNS1906 BFTX0511N TRX2001 LH040 LH025 О DCLN R/L 4040 S25 40 40 40 250 53 50 SCP-6 CNS2509 BFTX0615N TRD25 LH06Q, LH025 4 Примечание Ключ (TRX/TRD) для винта опорной пластины в комплект не входит D10 = Европейский Упаковочная единица и пример заказа; 1 шт. DCLNR 2020 К12 (R правосторонний) склад
