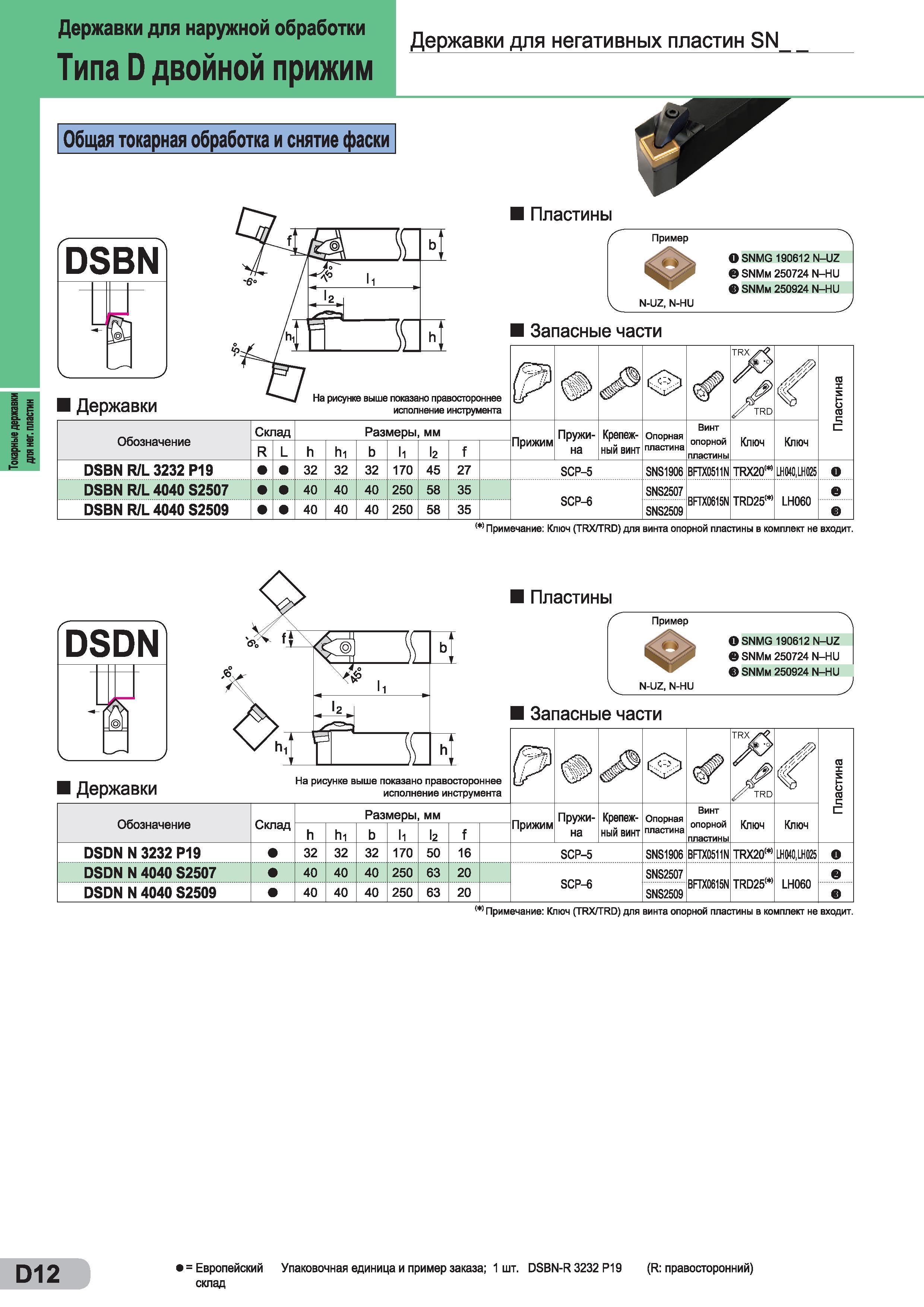

Токарные державки для нег. пластин Державки для наружной обработки Типа D двойной прижим Державки для негативных пластин SN Общая токарная обработка и снятие фаски Державки Пластины Пример N-UZ, N-HU Запасные части О SNMG 190612 N-UZ в SNMm 250724 N-HU О SNMm 250924 N-HU На рисунке выше показано правостороннее исполнение инструмента Обозначение Склад R L h Размеры, мм hi b I li I l2 f Прижим Пружи- на Крепеж- Опорная пластина Винт опорной Ключ Ключ DSBN R/L3232P19 DSBN R/L 4040 S2507 DSBN R/L 4040 S2509 32 32 32 170 45 27 SCP-5 SNS1906 BFTX0511N TRX20 LH0401H025 40 40 40 40 40 250 40 250 58 58 35 35 SCP-6 SNS2507 SNS2509 BFTX0615N TRD25B LH060 е е 4 Примечание Ключ (TRX/TRD) для винта опорной пластины в комплект не входит. Державки Пластины Пример N-UZ, N-HU О SNMG 190612 N-UZ О SNMm 250724 N-HU О SNMm 250924 N-HU Запасные части На рисунке выше показано правостороннее исполнение инструмента Обозначение DSDN N 3232 Р19 Склад h 32 hi 32 Размеры, мм b _h 32 170 I2 50 f 16 Прижим Пружи- на SCP-5 Крепежный винт Опорная пластина SNS1906 Винт опорной пластины BFTX0511N Ключ TRX20' 1 Ключ LH040.LH025 DSDN N 4040 S2507 DSDN N 4040 S2509 40 40 40 40 40 250 40 250 63 63 20 20 SCP-6 SNS2507 SNS2509 BFTX0615N TRD251 1 LH060 :> Примечание Ключ (TRX/TRD) для винта опорной пластины в комплект не входит. D12 = Европейский Упаковочная единица и пример заказа; 1 шт. DSBN-R 3232 Р19 (R правосторонний) склад
