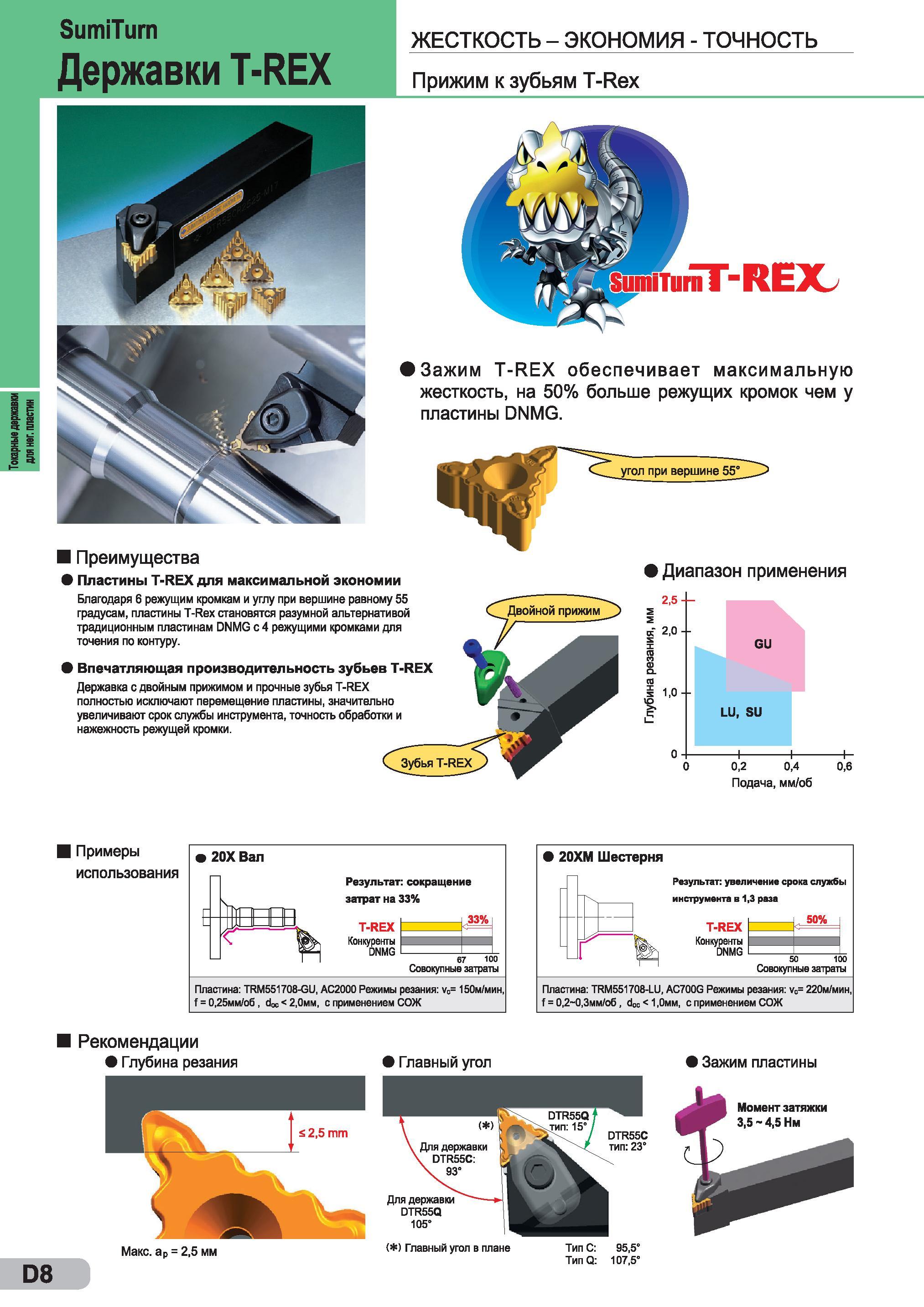

Наглядное описание характеристик и основных преимущест токарных резцов Sumitomo SumiTurn T-REX с твердосплавными многогранными сменными пластинами Благодаря 6 режущим кромкам и углу при вершине равному 55 градусам, пластины T-Rex становятся разумной альтернативой традиционным пластинам DNMG с 4 режущими кромками для точения по контуру. Впечатляющая производительность зубьев T-REX Державка с двойным прижимом и прочные зубья T-REX полностью исключают перемещение пластины, значительно увеличивают срок службы инструмента, точность обработки и нажежность режущей кромки. Примеры использования 20Х Вал Y тг пп 1 Результат сокращение затрат на 33% T-REX Конкуренты DNMG 33% 67 ЮО Совокупные затраты Пластина TRM551708-GU, АС2000 Режимы резания vc= 150м/мин, f = 0,25мм/об , doc < 2,0мм, с применением СОЖ 20ХМ Шестерня Результат увеличение срока службы инструмента в 1,3 раза 50% ; T-REX Конкуренты DNMG 100 Совокупные затраты Пластина TRM551708-LU, AC700G Режимы резания vc= 220м/мин, f = 0,2 0,3мм/об, doc < 1,0мм, с применением СОЖ Зажим пластины Главный угол Рекомендации Глубина резания Макс. ар = 2,5 мм D8 2,5 mm DTR55C тип 23" Для державки DTR55Q 105° ( ) Главный угол в плане Тип С 95,5е ТипО 107,5° REJL Момент затяжки 3,5 - 4,5 Нм Державки ЖЕСТКОСТЬ - ЭКОНОМИЯ - ТОЧНОСТЬ Прижим к зубьям T-Rex Зажим Т-REX обеспечивает максимальную жесткость, на 50% больше режущих кромок чем у пластины DNMG. угол при вершине 55е Диапазон применения 2,5 к 2,0 LU, SU 0,2 0,4 0,6 Подача, мм/об Преимущества Пластины Т-REX для максимальной экономии
