Высокая точность обеспечиваемая соединением Sandvik Coromant Capto теряет всякий смысл если не выдержано относительное положение основных поверхнос

Высокая точность обеспечиваемая соединением Sandvik Coromant Capto теряет всякий смысл если не выдержано относительное положение основных поверхнос

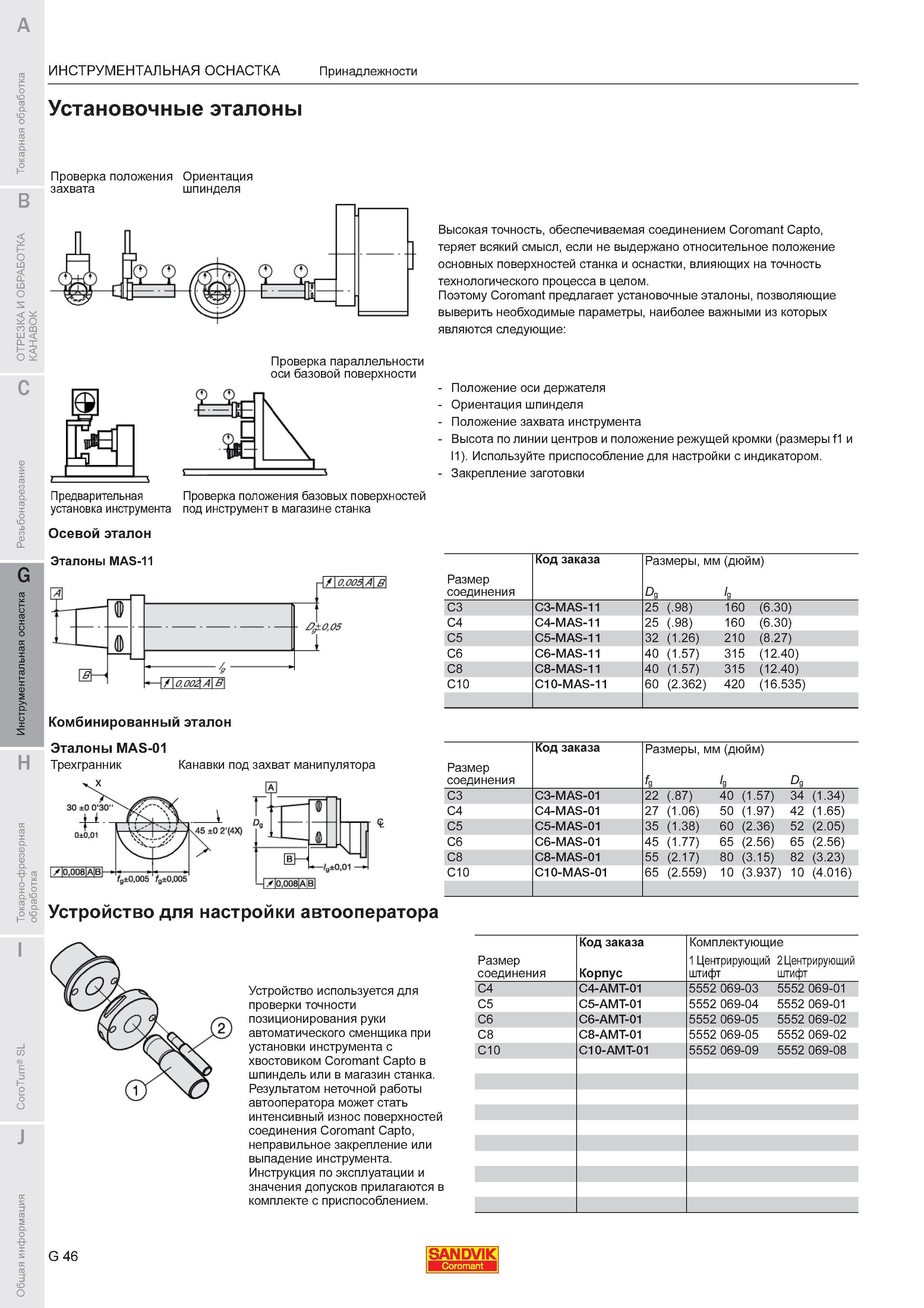

Высокая точность обеспечиваемая соединением Sandvik Coromant Capto теряет всякий смысл если не выдержано относительное положение основных поверхностей станка и оснастки влияющих на точность технологического процесса в целом. Поэтому компания Sandvik Coromant предлагает установочные эталоны позволяющие выверить необходимые параметры наиболее важными из которых являются следующие Проверка параллельности оси базовой поверхности Предварительная установка инструмента Осевой эталон Эталоны MAS-11 Комбинированный эталон Эталоны MAS-01 Трехгранник Канавки под захват манипулятора - Положение оси держателя - Ориентация шпинделя - Положение захвата инструмента - Высота по линии центров и положение режущей кромки (размеры f1 и 11). Используйте приспособление для настройки с индикатором. - Закрепление заготовки Проверка положения базовых поверхностей под инструмент в магазине станка Размер соединения Код заказа Размеры мм (дюйм) Dg lg C3 C3-MAS-11 25 (.98) 160 (6.30) C4 C4-MAS-11 25 (.98) 160 (6.30) C5 C5-MAS-11 32 (1.26) 210 (8.27) C6 C6-MAS-11 40 (1.57) 315 (12.40) C8 C8-MAS-11 40 (1.57) 315 (12.40) C10 C10-MAS-11 60 (2.362) 420 (16.535) Размер соединения Код заказа Размеры мм (дюйм) fg Dg C3 C3-MAS-01 22 (.87) 40 (1.57) 34 (1.34) C4 C4-MAS-01 27 (1.06) 50 (1.97) 42 (1.65) C5 C5-MAS-01 35 (1.38) 60 (2.36) 52 (2.05) C6 C6-MAS-01 45 (1.77) 65 (2.56) 65 (2.56) C8 C8-MAS-01 55 (2.17) 80 (3.15) 82 (3.23) C10 C10-MAS-01 65 (2.559) 10 (3.937) 10 (4.016) Устройство для настройки автооператора Устройство используется для проверки точности позиционирования руки автоматического сменщика при установки инструмента с хвостовиком Coromant Capto в шпиндель или в магазин станка. Результатом неточной работы автооператора может стать интенсивный износ поверхностей соединения Coromant Capto неправильное закрепление или выпадение инструмента. Инструкция по эксплуатации и значения допусков прилагаются в комплекте с приспособлением. G 46 SANDVIK Coromant Инструментальная оснастка Принадлежности Установочные эталоны Проверка положения Ориентация захвата шпинделя
