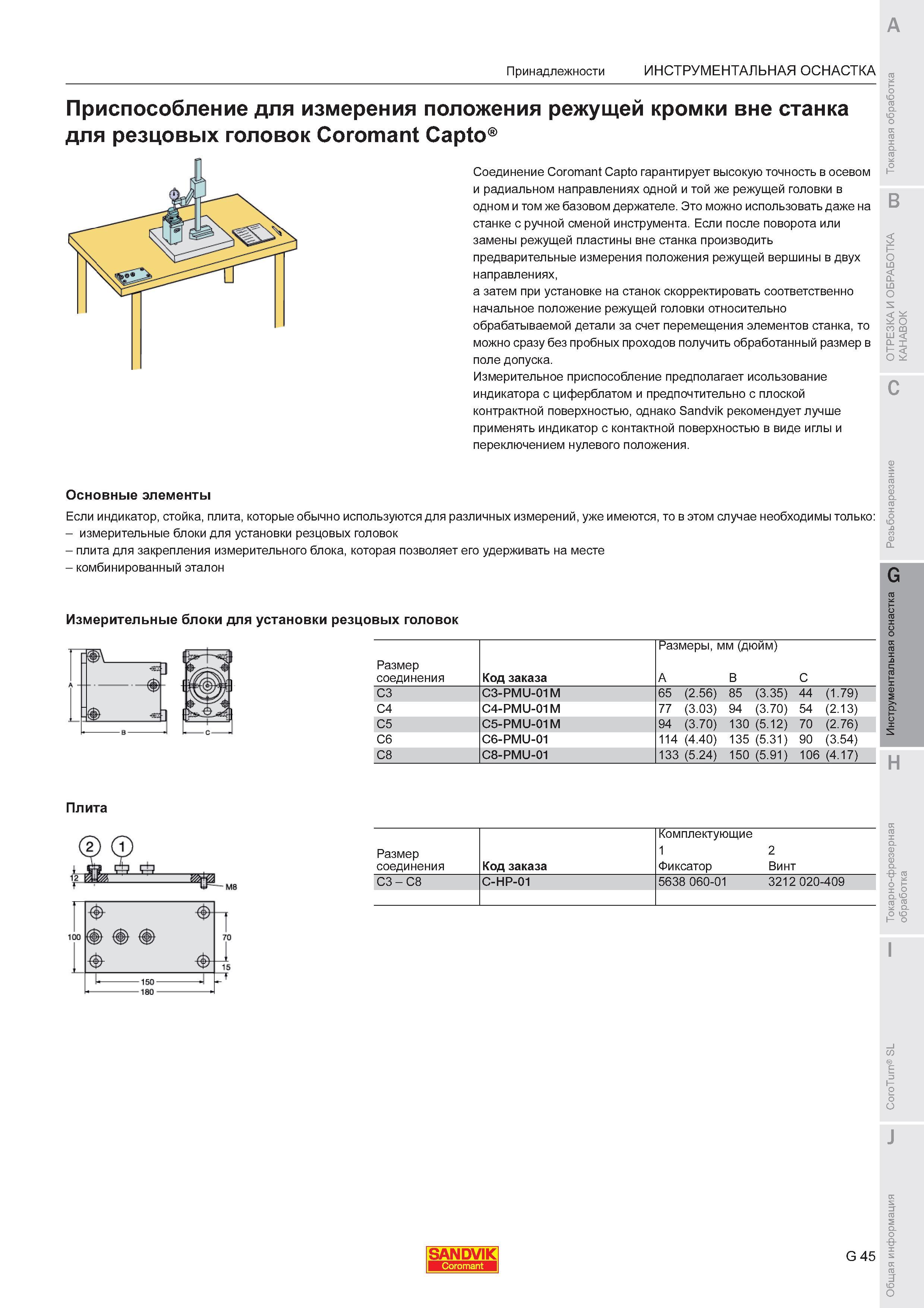

Соединение Sandvik Coromant Capto гарантирует высокую точность в осевом и радиальном направлениях одной и той же режущей головки в одном и том же базовом держателе. Это можно использовать даже на станке с ручной сменой инструмента. Если после поворота или замены режущей пластины вне станка производить предварительные измерения положения режущей вершины в двух направлениях а затем при установке на станок скорректировать соответственно начальное положение режущей головки относительно обрабатываемой детали за счет перемещения элементов станка то можно сразу без пробных проходов получить обработанный размер в поле допуска. Измерительное приспособление предполагает исользование индикатора с циферблатом и предпочтительно с плоской контрактной поверхностью однако Sandvik рекомендует лучше применять индикатор с контактной поверхностью в виде иглы и переключением нулевого положения. Основные элементы Если индикатор стойка плита которые обычно используются для различных измерений уже имеются то в этом случае необходимы только - измерительные блоки для установки резцовых головок - плита для закрепления измерительного блока которая позволяет его удерживать на месте - комбинированный эталон Измерительные блоки для установки резцовых головок Размер соединения Код заказа Размеры мм (дюйм) ABC C3 C3-PMU-01M 65 (2.56) 85 (3.35) 44 (1.79) C4 C4-PMU-01M 77 (3.03) 94 (3.70) 54 (2.13) C5 C5-PMU-01M 94 (3.70) 130 (5.12) 70 (2.76) C6 C6-PMU-01 114 (4.40) 135 (5.31) 90 (3.54) C8 C8-PMU-01 133 (5.24) 150 (5.91) 106 (4.17) Плита Размер соединения Код заказа Комплектующие Фиксатор Винт C3 - C8 C-HP-01 5638 060-01 3212 020-409 SANDVIK Coromant G 45 Принадлежности Инструментальная оснастка Приспособление для измерения положения режущей кромки вне станка для резцовых головок Coromant Capto
