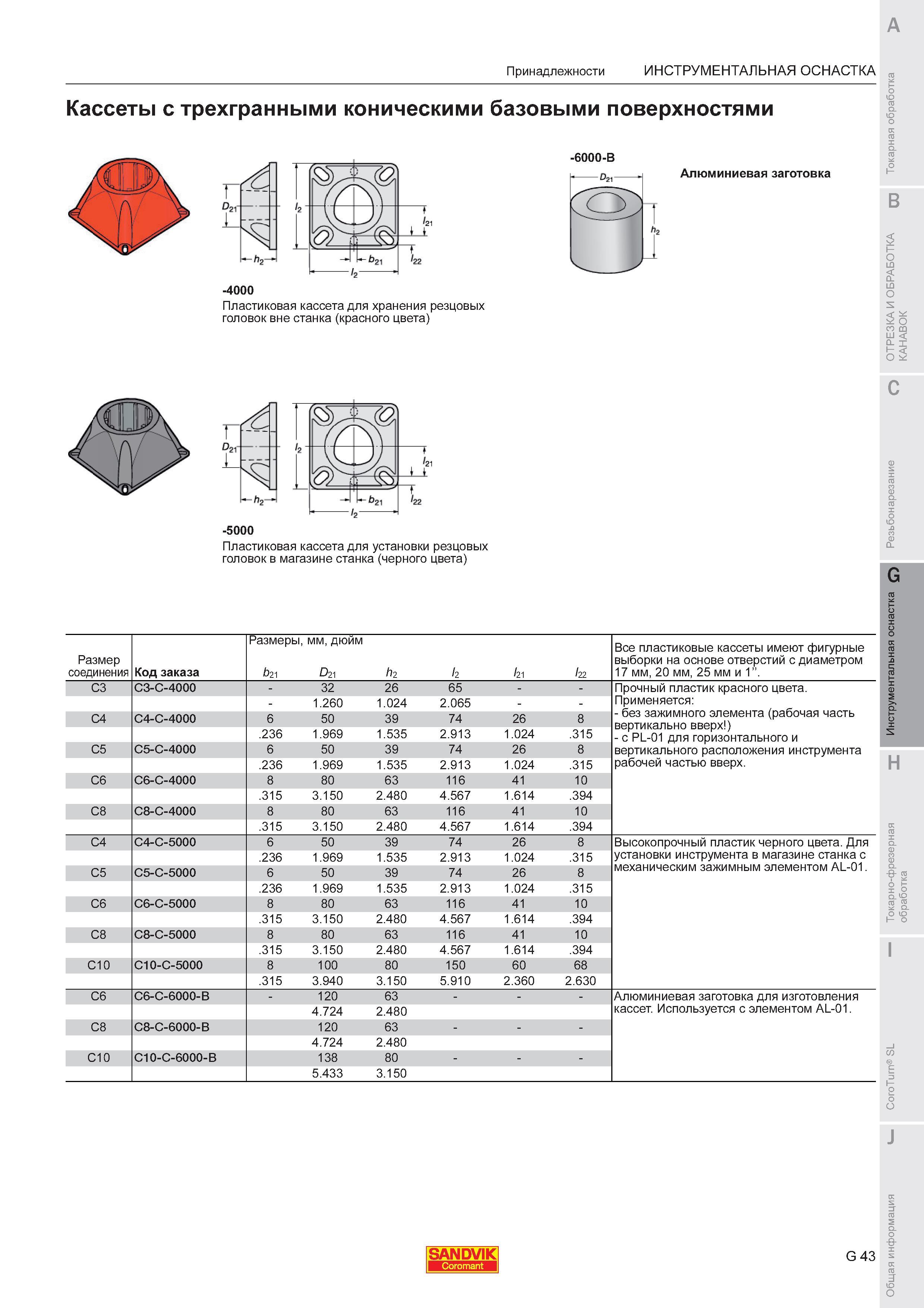

719 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для станков Стр.G43

Каталог SANDVIK COROMANT 2011 Токарный инструмент Стр. G43 0719 Lab2u

Принадлежности Инструментальная оснастка Кассеты с трехгранными коническими базовыми поверхностями -6000-B Алюминиевая заготовка -4000 Пластиковая кассета для хранения резцовых головок вне станка (красного цвета) -5000 Пластиковая кассета для установки резцовых головок в магазине станка (черного цвета) Размер соединения Код заказа Размеры мм дюйм b21 D21 h2 I2 21 22 C3 C3-C-4000 - 32 26 65 - 1.260 1.024 2.065 C4 C4-C-4000 6 50 39 74 26 8 .236 1.969 1.535 2.913 1.024 .315 C5 C5-C-4000 6 50 39 74 26 8 .236 1.969 1.535 2.913 1.024 .315 C6 C6-C-4000 8 80 63 116 41 10 .315 3.150 2.480 4.567 1.614 .394 C8 C8-C-4000 8 80 63 116 41 10 .315 3.150 2.480 4.567 1.614 .394 C4 C4-C-5000 6 50 39 74 26 8 .236 1.969 1.535 2.913 1.024 .315 C5 C5-C-5000 6 50 39 74 26 8 .236 1.969 1.535 2.913 1.024 .315 C6 C6-C-5000 8 80 63 116 41 10 .315 3.150 2.480 4.567 1.614 .394 C8 C8-C-5000 8 80 63 116 41 10 .315 3.150 2.480 4.567 1.614 .394 C10 C10-C-5000 8 100 80 150 60 68 .315 3.940 3.150 5.910 2.360 2.630 C6 C6-C-6000-B - 120 63 - 4.724 2.480 C8 C8-C-6000-B 120 63 - 4.724 2.480 C10 C10-C-6000-B 138 80 - 5.433 3.150 Все пластиковые кассеты имеют фигурные выборки на основе отверстий с диаметром 17 мм 20 мм 25 мм и 1''. Прочный пластик красного цвета. Применяется - без зажимного элемента (рабочая часть вертикально вверх ) - с PL-01 для горизонтального и вертикального расположения инструмента рабочей частью вверх. Высокопрочный пластик черного цвета. Для установки инструмента в магазине станка с механическим зажимным элементом AL-01. Алюминиевая заготовка для изготовления кассет. Используется с элементом AL-01. SANDVIK Coromant G 43
