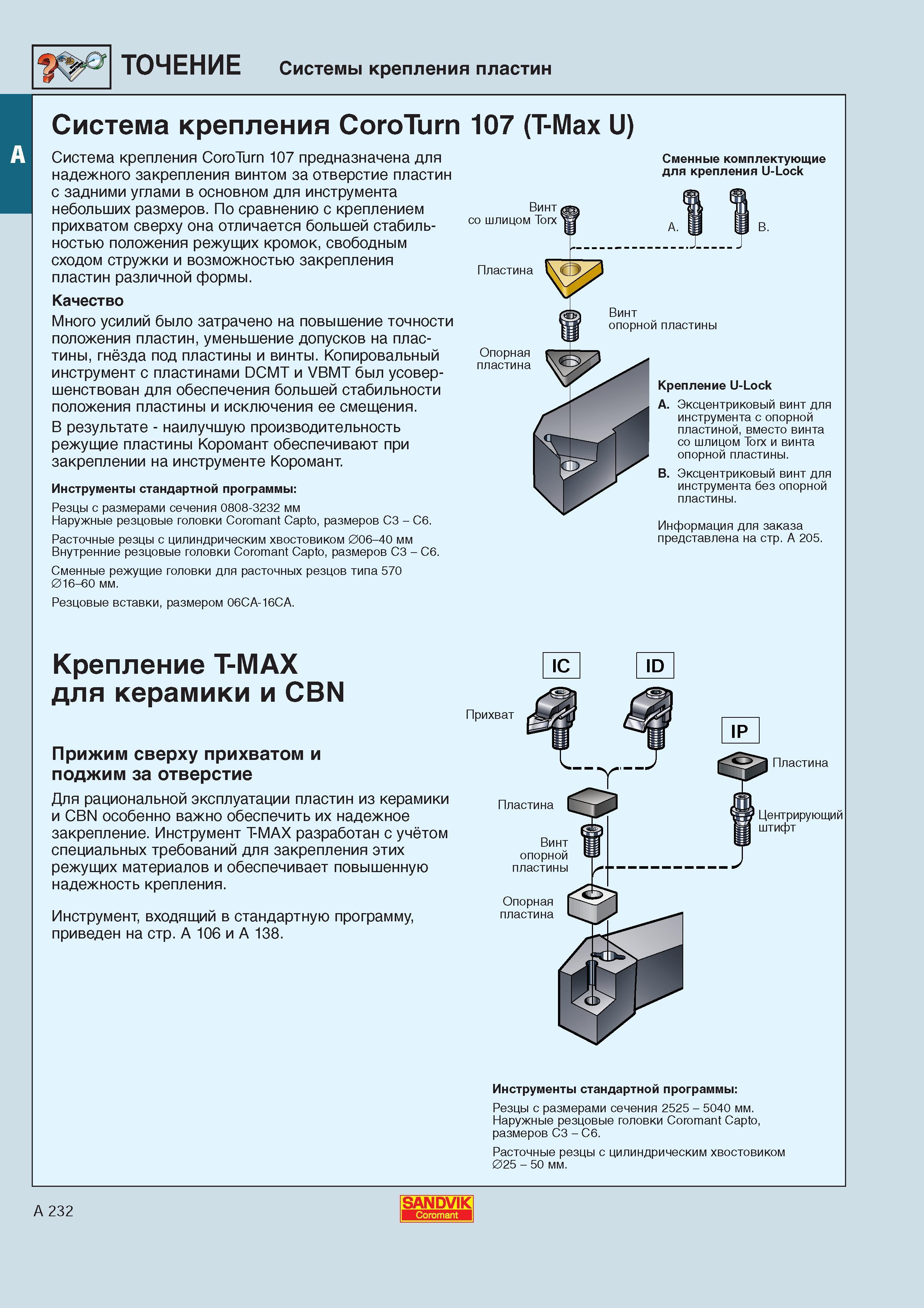

Система крепления CoroTurn 107 предназначена для надежного закрепления винтом за отверстие твердосплавных режущих токарных пластин Сандвик _ с задними углами в основном для инструмента небольших размеров. По сравнению с креплением прихватом сверху она отличается большей стабильностью положения режущих кромок свободным сходом стружки и возможностью закрепления пластин различной формы. Сменные комплектующие для крепления U-Lock Винт шлицом Torx Пластина Качество Много усилий было затрачено на повышение точности положения пластин уменьшение допусков на пластины гнёзда под пластины и винты. Копировальный инструмент с пластинами DCMT и VBMT был усовершенствован для обеспечения большей стабильности положения пластины и исключения ее смещения. В результате - наилучшую производительность режущие пластины Коромант обеспечивают при закреплении на инструменте Коромант. Опорная пластина Инструменты стандартной программы Резцы с размерами сечения 0808-3232 мм Наружные резцовые головки Coromant Capto размеров СЗ - Сб. Винт опорной пластины Расточные резцы с цилиндрическим хвостовиком 006-40 мм Внутренние резцовые головки Coromant Capto размеров СЗ - Сб. Сменные режущие головки для расточных резцов типа 570 016-60 мм. Резцовые вставки размером 06СА-16СА. Крепление U-Lock A. Эксцентриковый винт для инструмента с опорной пластиной вместо винта шлицом Torx и винта опорной пластины. B. Эксцентриковый винт для инструмента без опорной пластины. Информация для заказа представлена на стр. А 205. Крепление Т-МАХ для керамики и CBN Прижим сверху прихватом и поджим за отверстие Для рациональной эксплуатации пластин из керамики и CBN особенно важно обеспечить их надежное закрепление. Инструмент Т-МАХ разработан с учётом специальных требований для закрепления этих режущих материалов и обеспечивает повышенную надежность крепления. Инструмент входящий в стандартную программу приведен на стр. А 106 и А 138. Прихват Пластина Винт опорной пластины Опорная пластина Пластина Центрирующий штифт Инструменты стандартной программы Резцы с размерами сечения 2525 - 5040 мм. Наружные резцовые головки Coromant Capto размеров СЗ - Сб. Расточные резцы с цилиндрическим хвостовиком 025 - 50 мм. А 232 SANDVIK Coromant Точение на металлорежущих станках Системы крепления пластин Система крепления CoroTurn 107 (Т-Мах U)
