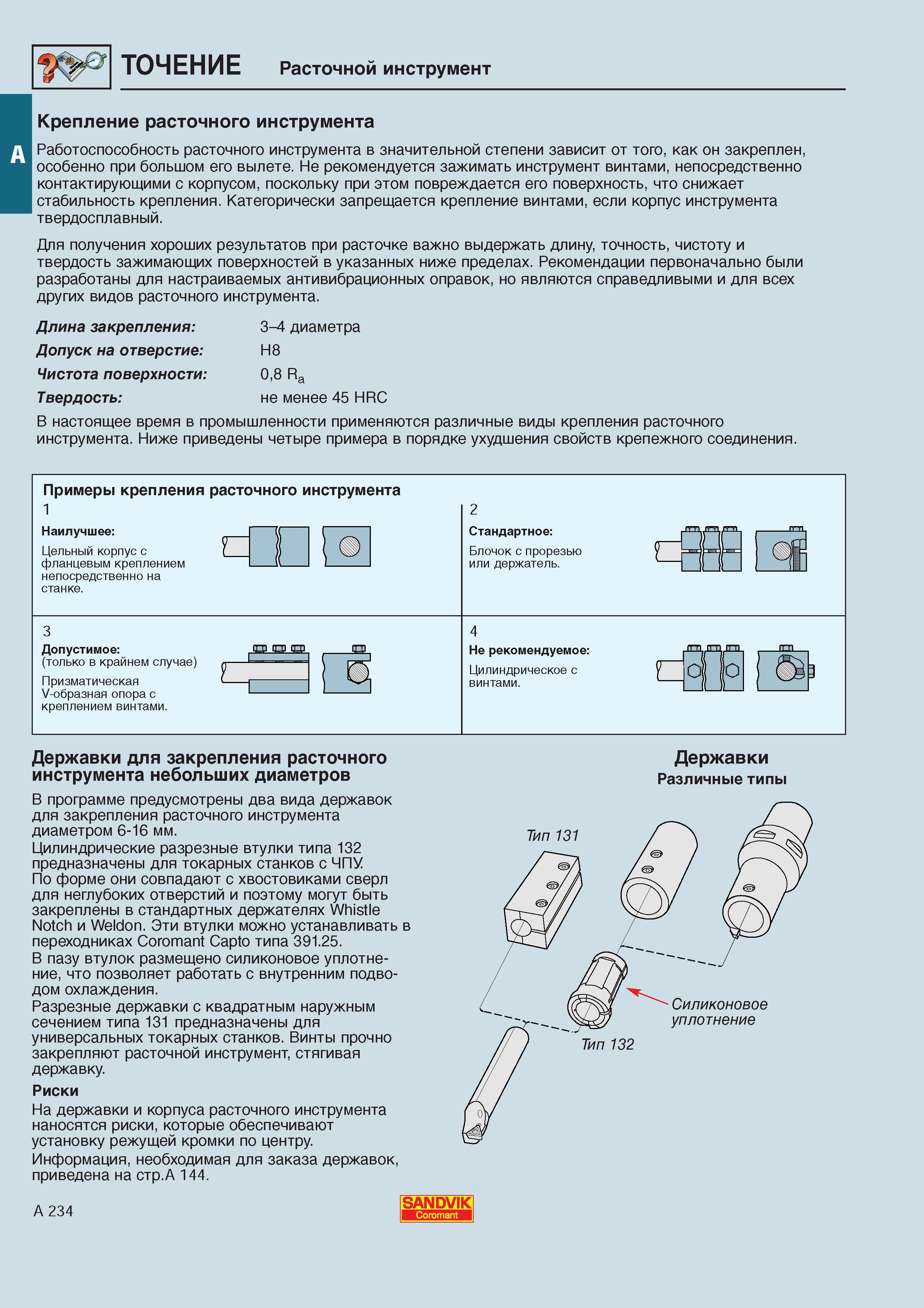

Работоспособность расточного токарного инструмента в значительной степени зависит от того как он закреплен особенно при большом его вылете _ Не рекомендуется зажимать инструмент винтами непосредственно контактирующими с корпусом поскольку при этом повреждается его поверхность что снижает стабильность крепления. Категорически запрещается крепление винтами если корпус инструмента твердосплавный. Для получения хороших результатов при расточке важно выдержать длину точность чистоту и твердость зажимающих поверхностей в указанных ниже пределах. Рекомендации первоначально были разработаны для настраиваемых антивибрационных оправок но являются справедливыми и для всех других видов расточного инструмента. З-4 диаметра Н8 08 Ra не менее 45 HRC Длина закрепления Допуск на отверстие Чистота поверхности Твердость В настоящее время в промышленности применяются различные виды крепления расточного инструмента. Ниже приведены четыре примера в порядке ухудшения свойств крепежного соединения. Примеры крепления расточного инструмента 1 Наилучшее Цельный корпус с фланцевым креплением непосредственно на станке. С Допустимое (только в крайнем случае) Призматическая V-образная опора с креплением винтами. .та о та о Стандартное Блочок с прорезью или держатель. ПН Не рекомендуемое Цилиндрическое с винтами. о Державки для закрепления расточного инструмента небольших диаметров В программе предусмотрены два вида державок для закрепления расточного инструмента диаметром 6-16 мм. Цилиндрические разрезные втулки типа 132 предназначены для токарных станков с ЧПУ По форме они совпадают с хвостовиками сверл для неглубоких отверстий и поэтому могут быть закреплены в стандартных держателях Whistle Notch и Weldon. Эти втулки можно устанавливать в переходниках Coromant Capto типа 391.25. В пазу втулок размещено силиконовое уплотнение что позволяет работать с внутренним подводом охлаждения. Разрезные державки с квадратным наружным сечением типа 131 предназначены для универсальных токарных станков. Винты прочно закрепляют расточной инструмент стягивая державку. Риски На державки и корпуса расточного инструмента наносятся риски которые обеспечивают установку режущей кромки по центру. Информация необходимая для заказа державок приведена на стр.А 144. Державки Различные типы А 234 SANDVIK Точение на металлорежущих станках Расточной инструмент Крепление расточного инструмента
