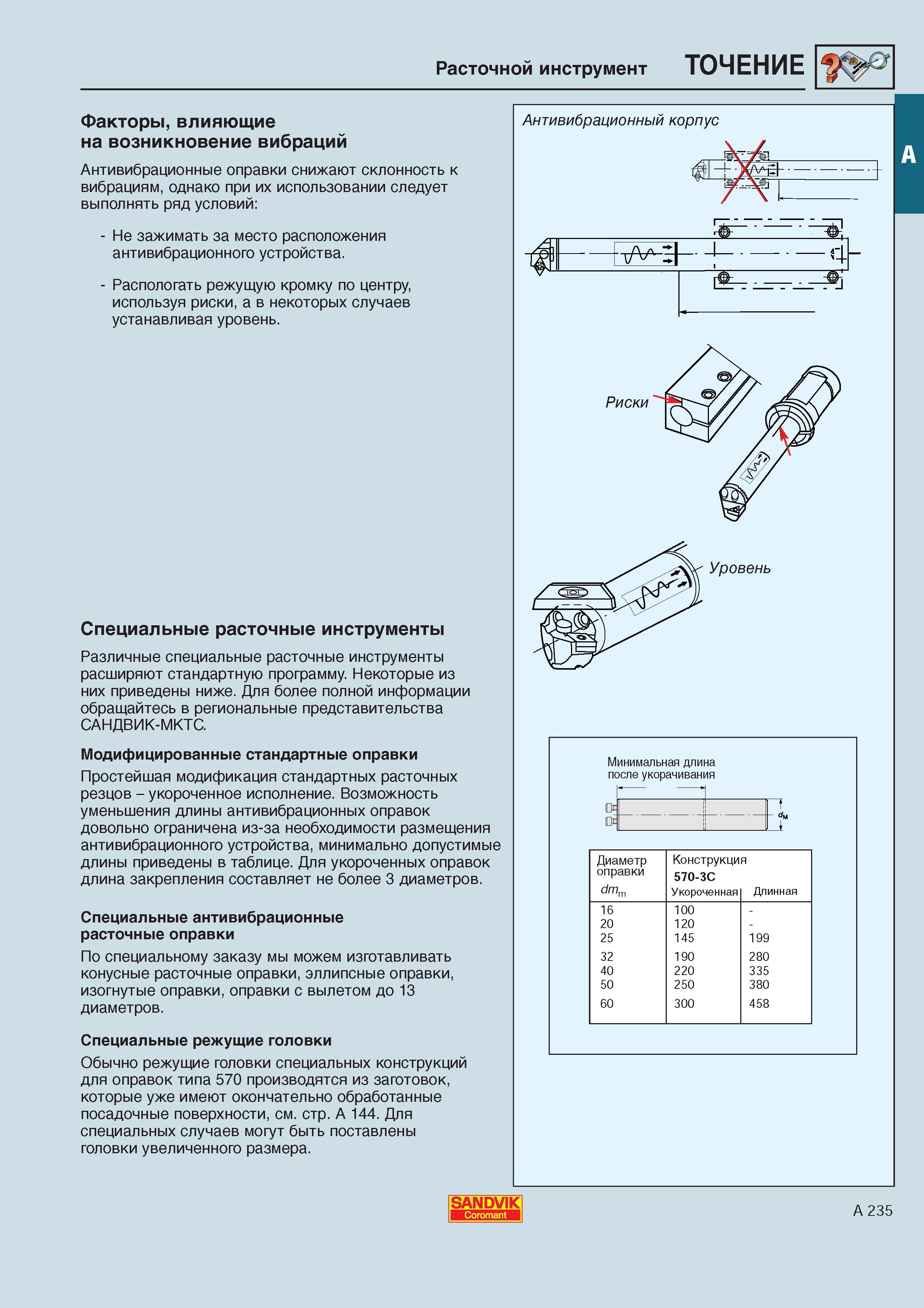

Антивибрационные расточные токарные оправки снижают склонность к вибрациям Однако при их использовании на станках следует выполнять ряд условий _ Не зажимать за место расположения антивибрационного устройства Распологать режущую кромку по центру используя риски а в некоторых случаев устанавливая уровень. Специальные расточные инструменты Различные специальные расточные инструменты расширяют стандартную программу. Некоторые из них приведены ниже. Для более полной информации обращайтесь в региональные представительства САНДВИК-МКТС. Модифицированные стандартные оправки Простейшая модификация стандартных расточных резцов - укороченное исполнение. Возможность уменьшения длины антивибрационных оправок довольно ограничена из-за необходимости размещения антивибрационного устройства минимально допустимые длины приведены в таблице. Для укороченных оправок длина закрепления составляет не более 3 диаметров. Специальные антивибрационные расточные оправки По специальному заказу мы можем изготавливать конусные расточные оправки эллипсные оправки изогнутые оправки оправки с вылетом до 13 диаметров. Специальные режущие головки Обычно режущие головки специальных конструкций для оправок типа 570 производятся из заготовок которые уже имеют окончательно обработанные посадочные поверхности см. стр. А 144. Для специальных случаев могут быть поставлены головки увеличенного размера. Антивибрационный корпус ffil тА 5 -U. - 4 1 рщ . . Риски Уровень Минимальная длина после укорачивания t - Диаметр Конструкция оправки 570-ЗС dmm Укороченная Длинная 16 100 - 20 120 - 25 145 199 32 190 280 40 220 335 50 250 380 60 300 458 SANDVIK Coromant А 235 Расточной инструменТочение на металлорежущих станках Факторы влияющие на возникновение вибраций
