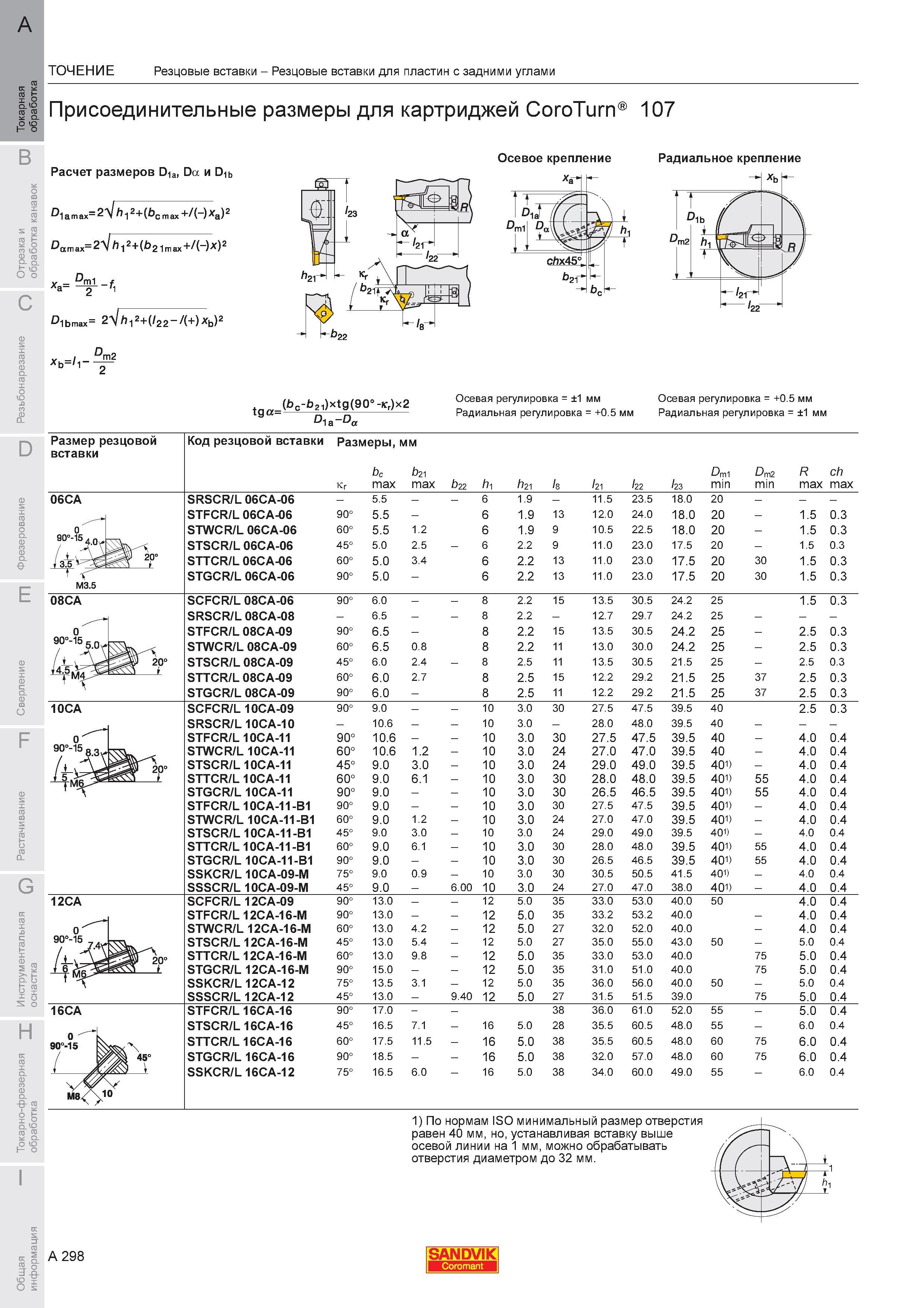

Резцовые вставки Sandvik Coromant для пластин с задними углами Присоединительные размеры для картриджей CoroTurn 107 Расчет размеров Осевое

Резцовые вставки Sandvik Coromant для пластин с задними углами Присоединительные размеры для картриджей CoroTurn 107 Расчет размеров Осевое крепление Радиальное крепление Осевая регулировка 1 мм Радиальная регулировка +0.5 мм Осевая регулировка +0.5 мм Радиальная регулировка 1 мм Размер резцовой вставки Код резцовой вставки Размеры мм Kr bc max 21 ax b2 m b22 hi h21 k 21 22 23 Dmi min Dm2 min R max ch max SRSCR/L 06CA-06 - 5.5 6 1.9 - 11.5 23.5 18.0 20 - STFCR/L 06CA-06 90 5.5 - 6 1.9 13 12.0 24.0 18.0 20 - 1.5 0.3 STWCR/L 06CA-06 60 5.5 1.2 6 1.9 9 10.5 22.5 18.0 20 - 1.5 0.3 STSCR/L 06CA-06 45 5.0 2.5 - 6 2.2 9 11.0 23.0 17.5 20 - 1.5 0.3 STTCR/L 06CA-06 60 5.0 3.4 6 2.2 13 11.0 23.0 17.5 20 30 1.5 0.3 STGCR/L 06CA-06 90 5.0 - 6 2.2 13 11.0 23.0 17.5 20 30 1.5 0.3 SCFCR/L 08CA-06 90 6.0 8 2.2 15 13.5 30.5 24.2 25 1.5 0.3 SRSCR/L 08CA-08 - 6.5 8 2.2 - 12.7 29.7 24.2 25 - STFCR/L 08CA-09 90 6.5 - 8 2.2 15 13.5 30.5 24.2 25 - 2.5 0.3 STWCR/L 08CA-09 60 6.5 0.8 8 2.2 11 13.0 30.0 24.2 25 - 2.5 0.3 STSCR/L 08CA-09 45 6.0 2.4 - 8 2.5 11 13.5 30.5 21.5 25 - 2.5 0.3 STTCR/L 08CA-09 60 6.0 2.7 8 2.5 15 12.2 29.2 21.5 25 37 2.5 0.3 STGCR/L 08CA-09 90 6.0 - 8 2.5 11 12.2 29.2 21.5 25 37 2.5 0.3 SCFCR/L 10CA-09 90 9.0 10 3.0 30 27.5 47.5 39.5 40 2.5 0.3 SRSCR/L 10CA-10 - 10.6 10 3.0 - 28.0 48.0 39.5 40 - STFCR/L 10CA-11 90 10.6 10 3.0 30 27.5 47.5 39.5 40 - 4.0 0.4 STWCR/L 10CA-11 60 10.6 1.2 - 10 3.0 24 27.0 47.0 39.5 40 - 4.0 0.4 STSCR/L 10CA-11 45 9.0 3.0 - 10 3.0 24 29.0 49.0 39.5 40i) - 4.0 0.4 STTCR/L 10CA-11 60 9.0 6.1 - 10 3.0 30 28.0 48.0 39.5 40i) 55 4.0 0.4 STGCR/L 10CA-11 90 9.0 10 3.0 30 26.5 46.5 39.5 40i) 55 4.0 0.4 STFCR/L 10CA-11-B1 90 9.0 10 3.0 30 27.5 47.5 39.5 40i) - 4.0 0.4 STWCR/L 10CA-11-B1 60 9.0 1.2 - 10 3.0 24 27.0 47.0 39.5 40i) - 4.0 0.4 STSCR/L 10CA-11-B1 45 9.0 3.0 - 10 3.0 24 29.0 49.0 39.5 401) - 4.0 0.4 STTCR/L 10CA-11-B1 60 9.0 6.1 - 10 3.0 30 28.0 48.0 39.5 40i) 55 4.0 0.4 STGCR/L 10CA-11-B1 90 9.0 10 3.0 30 26.5 46.5 39.5 40i) 55 4.0 0.4 SSKCR/L 10CA-09-M 75 9.0 0.9 - 10 3.0 30 30.5 50.5 41.5 401) - 4.0 0.4 SSSCR/L 10CA-09-M 45 9.0 - 6.00 10 3.0 24 27.0 47.0 38.0 40i) - 4.0 0.4 SCFCR/L 12CA-09 90 13.0 12 5.0 35 33.0 53.0 40.0 50 4.0 0.4 STFCR/L 12CA-16-M 90 13.0 12 5.0 35 33.2 53.2 40.0 - 4.0 0.4 STWCR/L 12CA-16-M 60 13.0 4.2 - 12 5.0 27 32.0 52.0 40.0 - 4.0 0.4 STSCR/L 12CA-16-M 45 13.0 5.4 - 12 5.0 27 35.0 55.0 43.0 50 - 5.0 0.4 STTCR/L 12CA-16-M 60 13.0 9.8 - 12 5.0 35 33.0 53.0 40.0 75 5.0 0.4 STGCR/L 12CA-16-M 90 15.0 12 5.0 35 31.0 51.0 40.0 75 5.0 0.4 SSKCR/L 12CA-12 75 13.5 3.1 - 12 5.0 35 36.0 56.0 40.0 50 - 5.0 0.4 SSSCR/L 12CA-12 45 13.0 - 9.40 12 5.0 27 31.5 51.5 39.0 75 5.0 0.4 STFCR/L 16CA-16 90 17.0 38 36.0 61.0 52.0 55 - 5.0 0.4 STSCR/L 16CA-16 45 16.5 7.1 - 16 5.0 28 35.5 60.5 48.0 55 - 6.0 0.4 STTCR/L 16CA-16 60 17.5 11.5 - 16 5.0 38 35.5 60.5 48.0 60 75 6.0 0.4 STGCR/L 16CA-16 90 18.5 16 5.0 38 32.0 57.0 48.0 60 75 6.0 0.4 SSKCR/L 16CA-12 75 16.5 6.0 16 5.0 38 34.0 60.0 49.0 55 6.0 0.4 08CA 90-15 10CA 12CA 16CA 1) По нормам ISO минимальный размер отверстия равен 40 мм но устанавливая вставку выше осевой линии на 1 мм можно обрабатывать отверстия диаметром до 32 мм. A 298 SANDVIK ТОЧЕНИЕ Резцовые вставки
