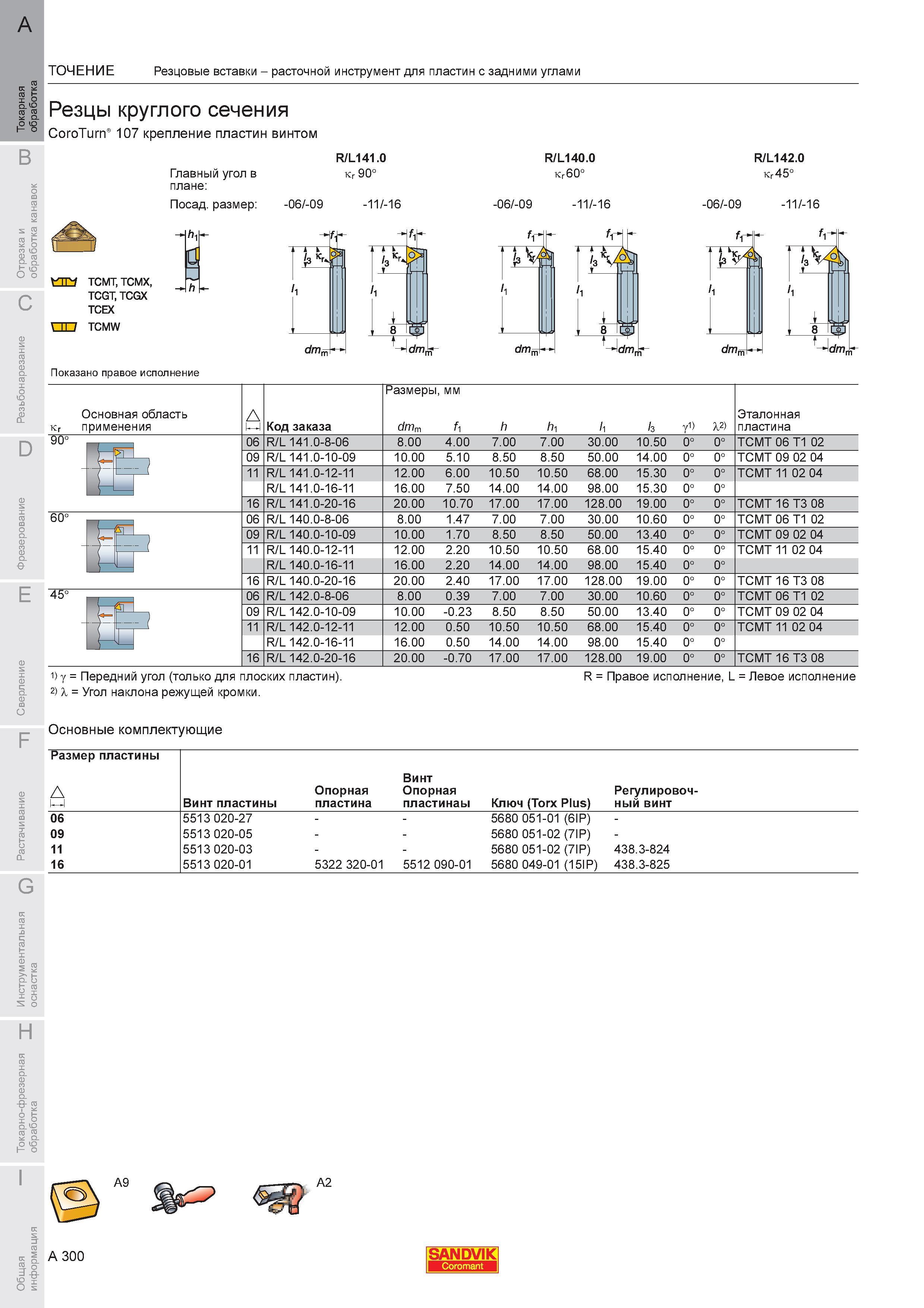

Расточной инструмент Sandvik Coromant для пластин с задними углами Резцы круглого сечения CoroTurn 107 крепление пластин винтом Главный уго

Расточной инструмент Sandvik Coromant для пластин с задними углами Резцы круглого сечения CoroTurn 107 крепление пластин винтом Главный угол в плане Посадочный размер R/L141.0 90 -06 -09 R/L140.0 60 -06 -09 -11 -16 R/L142.0 Kr 45 -06 -09 -11 -16 TCGT TCGX ТСЕХ TCMW Показано правое исполнение -HI i k 3 V FI '1 1 и dm v Q dm. тг dm. и f "i-4 4j 1 8 -dmr Основная область Kr применения 90 kJ Код заказа Размеры мм dmm fi h hi li I3 Y1) X2) Эталонная пластина 06 R/L 141.0-8-06 8.00 4.00 7.00 7.00 30.00 10.50 0 0 TCMT 06 T1 02 09 R/L 141.0-10-09 10.00 5.10 8.50 8.50 50.00 14.00 0 0 TCMT 09 02 04 11 R/L 141.0-12-11 12.00 6.00 10.50 10.50 68.00 15.30 0 0 TCMT 11 02 04 R/L 141.0-16-11 16.00 7.50 14.00 14.00 98.00 15.30 0 0 16 R/L 141.0-20-16 20.00 10.70 17.00 17.00 128.00 19.00 0 0 TCMT 16 T3 08 06 R/L 140.0-8-06 8.00 1.47 7.00 7.00 30.00 10.60 0 0 TCMT 06 T1 02 09 R/L 140.0-10-09 10.00 1.70 8.50 8.50 50.00 13.40 0 0 TCMT 09 02 04 11 R/L 140.0-12-11 12.00 2.20 10.50 10.50 68.00 15.40 0 0 TCMT 11 02 04 R/L 140.0-16-11 16.00 2.20 14.00 14.00 98.00 15.40 0 0 16 R/L 140.0-20-16 20.00 2.40 17.00 17.00 128.00 19.00 0 0 TCMT 16 T3 08 06 R/L 142.0-8-06 8.00 0.39 7.00 7.00 30.00 10.60 0 0 TCMT 06 T1 02 09 R/L 142.0-10-09 10.00 -0.23 8.50 8.50 50.00 13.40 0 0 TCMT 09 02 04 11 R/L 142.0-12-11 12.00 0.50 10.50 10.50 68.00 15.40 0 0 TCMT 11 02 04 R/L 142.0-16-11 16.00 0.50 14.00 14.00 98.00 15.40 0 0 16 R/L 142.0-20-16 20.00 -0.70 17.00 17.00 128.00 19.00 0 0 TCMT 16 T3 08 60 S 45 1) у Передний угол (только для плоских пластин). 2) X Угол наклона режущей кромки. R Правое исполнение L Левое исполнение Основные комплектующие Размер пластины kJ Винт пластины Опорная пластина Винт Опорная пластинаы Ключ (Torx Plus) Регулировочный винт 06 5513 020-27 5680 051-01 (6IP) - 09 5513 020-05 5680 051-02 (7IP) - 11 5513 020-03 5680 051-02 (7IP) 438.3-824 16 5513 020-01 5322 320-01 5512 090-01 5680 049-01 (15IP) 438.3-825 SANDVIK Coromant ТОЧЕНИЕ Резцовые вставки
