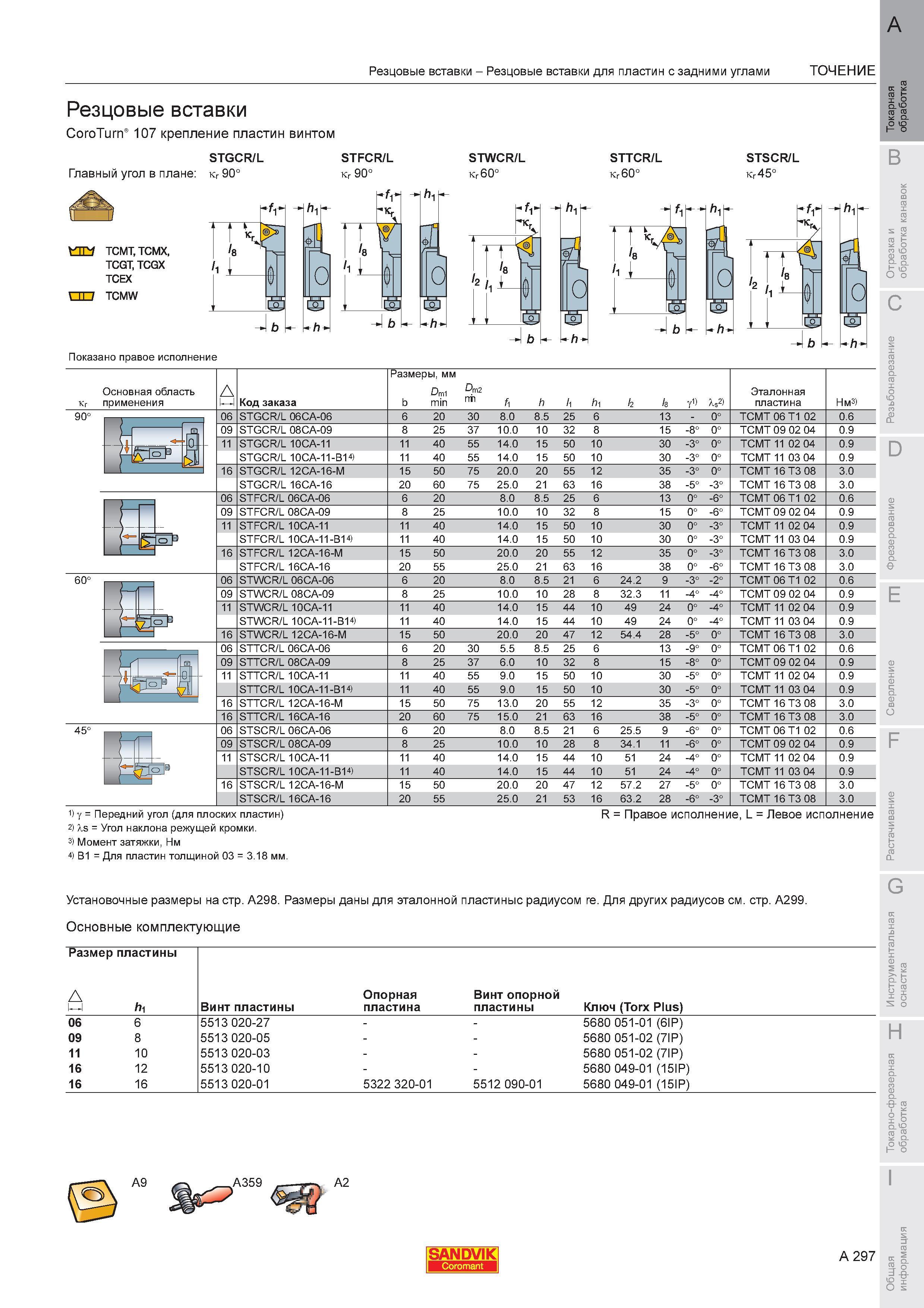

Резцовые вставки Sandvik Coromant CoroTurn 107 крепление пластин винтом STGCR/L Главный угол в плане 90 STFCR/L 90 STWCR/L 60 STTCR/L 60 ST

Резцовые вставки Sandvik Coromant CoroTurn 107 крепление пластин винтом STGCR/L Главный угол в плане 90 STFCR/L 90 STWCR/L 60 STTCR/L 60 STSCR/L 45 TCGT TCGX ТСЕХ TCMW Показано правое исполнение Основная область Kr применения Код заказа Размеры мм Dm1 b min Dm2 mni fi h li h1 l2 l8 Y1) Xs2) Эталонная пластина Нм 06 STGCR/L 06CA-06 6 20 30 8.0 8.5 25 6 13 - 0 TCMT 06 T1 02 0.6 09 STGCR/L 08CA-09 8 25 37 10.0 10 32 8 15 -8 0 TCMT 09 02 04 0.9 11 STGCR/L 10CA-11 11 40 55 14.0 15 50 10 30 -3 0 TCMT 11 02 04 0.9 STGCR/L 10CA-11-B14) 11 40 55 14.0 15 50 10 30 -3 0 TCMT 11 03 04 0.9 16 STGCR/L 12CA-16-M 15 50 75 20.0 20 55 12 35 -3 0 TCMT 16 T3 08 3.0 STGCR/L 16CA-16 20 60 75 25.0 21 63 16 38 -5 -3 TCMT 16 T3 08 3.0 06 STFCR/L 06CA-06 6 20 8.0 8.5 25 6 13 0 -6 TCMT 06 T1 02 0.6 09 STFCR/L 08CA-09 8 25 10.0 10 32 8 15 0 -6 TCMT 09 02 04 0.9 11 STFCR/L 10CA-11 11 40 14.0 15 50 10 30 0 -3 TCMT 11 02 04 0.9 STFCR/L 10CA-11-B14) 11 40 14.0 15 50 10 30 0 -3 TCMT 11 03 04 0.9 16 STFCR/L 12CA-16-M 15 50 20.0 20 55 12 35 0 -3 TCMT 16 T3 08 3.0 STFCR/L 16CA-16 20 55 25.0 21 63 16 38 0 -6 TCMT 16 T3 08 3.0 06 STWCR/L 06CA-06 6 20 8.0 8.5 21 6 24.2 9 -3 -2 TCMT 06 T1 02 0.6 09 STWCR/L 08CA-09 8 25 10.0 10 28 8 32.3 11 -4 -4 TCMT 09 02 04 0.9 11 STWCR/L 10CA-11 11 40 14.0 15 44 10 49 24 0 -4 TCMT 11 02 04 0.9 STWCR/L 10CA-11-B14) 11 40 14.0 15 44 10 49 24 0 -4 TCMT 11 03 04 0.9 16 STWCR/L 12CA-16-M 15 50 20.0 20 47 12 54.4 28 -5 0 TCMT 16 T3 08 3.0 06 STTCR/L 06CA-06 6 20 30 5.5 8.5 25 6 13 -9 0 TCMT 06 T1 02 0.6 09 STTCR/L 08CA-09 8 25 37 6.0 10 32 8 15 -8 0 TCMT 09 02 04 0.9 11 STTCR/L 10CA-11 11 40 55 9.0 15 50 10 30 -5 0 TCMT 11 02 04 0.9 STTCR/L 10CA-11-B14) 11 40 55 9.0 15 50 10 30 -5 0 TCMT 11 03 04 0.9 16 STTCR/L 12CA-16-M 15 50 75 13.0 20 55 12 35 -3 0 TCMT 16 T3 08 3.0 16 STTCR/L 16CA-16 20 60 75 15.0 21 63 16 38 -5 0 TCMT 16 T3 08 3.0 06 STSCR/L 06CA-06 6 20 8.0 8.5 21 6 25.5 9 -6 0 TCMT 06 T1 02 0.6 09 STSCR/L 08CA-09 8 25 10.0 10 28 8 34.1 11 -6 0 TCMT 09 02 04 0.9 11 STSCR/L 10CA-11 11 40 14.0 15 44 10 51 24 -4 0 TCMT 11 02 04 0.9 STSCR/L 10CA-11-B14) 11 40 14.0 15 44 10 51 24 -4 0 TCMT 11 03 04 0.9 16 STSCR/L 12CA-16-M 15 50 20.0 20 47 12 57.2 27 -5 0 TCMT 16 T3 08 3.0 STSCR/L 16CA-16 20 55 25.0 21 53 16 63.2 28 -6 -3 TCMT 16 T3 08 3.0 90 VI 4 l р 60 T a r 45 1) у Передний угол (для плоских пластин) 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм 4) B1 Для пластин толщиной 03 3.18 мм. R Правое исполнение L Левое исполнение Установочные размеры на стр. A298. Размеры даны для эталонной пластиныс радиусом re. Для других радиусов см. стр. A299. Основные комплектующие Размер пластины 1 1 hi Винт пластины Опорная пластина Винт опорной пластины Ключ (Torx Plus) 06 6 5513 020-27 5680 051-01 (6IP) 09 8 5513 020-05 5680 051-02 (7IP) 11 10 5513 020-03 5680 051-02 (7IP) 16 12 5513 020-10 5680 049-01 (15IP) 16 16 5513 020-01 5322 320-01 5512 090-01 5680 049-01 (15IP) SANDVIK Coromant A 297 Резцовые вставки Резцовые вставки для пластин с задними углами ТОЧЕНИЕ
