Режущий инструмент Sandvik CoroThread 266 для нарезания наружной резьбы сменными многогранными пластинами из твердого сплава Закрепление пластин ви

Режущий инструмент Sandvik CoroThread 266 для нарезания наружной резьбы сменными многогранными пластинами из твердого сплава Закрепление пластин ви

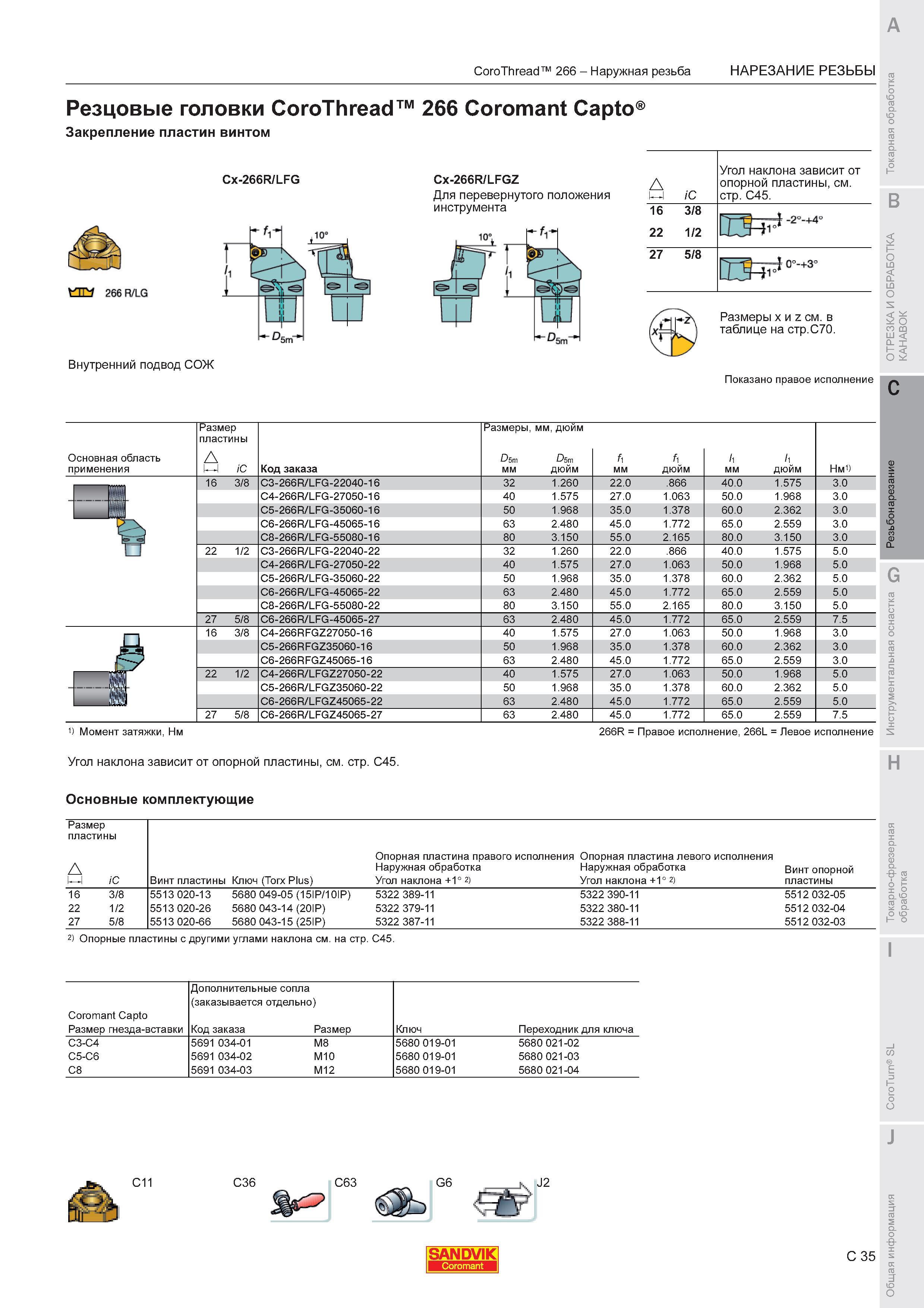

Режущий инструмент Sandvik CoroThread 266 для нарезания наружной резьбы сменными многогранными пластинами из твердого сплава Закрепление пластин винтом Cx-266R/LFG Внутренний подвод СОЖ Cx-266R/LFGZ Для перевернутого положения инструмента D к iC Угол наклона зависит от опорной пластины см. стр. С45. 16 3 8 22 LL 27 5 8 сз Размеры x и z см. в таблице на стр.С70. Показано правое исполнение Основная область применения Размер пластины D с Код заказа Размеры мм дюйм Dgm Dgm мм дюйм f f мм дюйм 1 h мм дюйм Нм1) 16 3 8 C3-266R/LFG-22040-16 32 1.260 22.0 .866 40.0 1.575 3.0 C4-266R/LFG-27050-16 40 1.575 27.0 1.063 50.0 1.968 3.0 C5-266R/LFG-35060-16 50 1.968 35.0 1.378 60.0 2.362 3.0 C6-266R/LFG-45065-16 63 2.480 45.0 1.772 65.0 2.559 3.0 C8-266R/LFG-55080-16 80 3.150 55.0 2.165 80.0 3.150 3.0 22 C3-266R/LFG-22040-22 32 1.260 22.0 .866 40.0 1.575 5.0 C4-266R/LFG-27050-22 40 1.575 27.0 1.063 50.0 1.968 5.0 C5-266R/LFG-35060-22 50 1.968 35.0 1.378 60.0 2.362 5.0 C6-266R/LFG-45065-22 63 2.480 45.0 1.772 65.0 2.559 5.0 C8-266R/LFG-55080-22 80 3.150 55.0 2.165 80.0 3.150 5.0 27 5 8 C6-266R/LFG-45065-27 63 2.480 45.0 1.772 65.0 2.559 7.5 16 3 8 C4-266RFGZ27050-16 40 1.575 27.0 1.063 50.0 1.968 3.0 C5-266RFGZ35060-16 50 1.968 35.0 1.378 60.0 2.362 3.0 C6-266RFGZ45065-16 63 2.480 45.0 1.772 65.0 2.559 3.0 22 C4-266R/LFGZ27050-22 40 1.575 27.0 1.063 50.0 1.968 5.0 C5-266R/LFGZ35060-22 50 1.968 35.0 1.378 60.0 2.362 5.0 C6-266R/LFGZ45065-22 63 2.480 45.0 1.772 65.0 2.559 5.0 27 5 8 C6-266R/LFGZ45065-27 63 2.480 45.0 1.772 65.0 2.559 7.5 Момент затяжки Нм 266R Правое исполнение 266L Левое исполнение Угол наклона зависит от опорной пластины см. стр. С45. Основные комплектующие Размер пластины D с Винт пластины Ключ (Torx Plus) Опорная пластина правого исполнения Опорная пластина левого исполнения Наружная обработка Наружная обработка Угол наклона +1 3 Угол наклона +1 3 Винт опорной пластины 16 3 8 5513 020-13 5680 049-05 (15IP 10IP) 5322 389-11 5322 390-11 5512 032-05 22 5513 020-26 5680 043-14 (20IP) 5322 379-11 5322 380-11 5512 032-04 27 5 8 5513 020-66 5680 043-15 (25IP) 5322 387-11 5322 388-11 5512 032-03 2) Опорные пластины с другими углами наклона см. на стр. C45. Дополнительные сопла (заказывается отдельно) Coromant Capto Размер гнезда-вставки Код заказа Размер Ключ Переходник для ключа C3-C4 5691 034-01 M8 5680 019-01 5680 021-02 C5-C6 5691 034-02 M10 5680 019-01 5680 021-03 C8 5691 034-03 M12 5680 019-01 5680 021-04 С11 С36 С63 G6 J2 SANDVIK C 35 Наружная резьба Нарезание резьбы на токарных станках Резцовые головки CoroThread 266 Coromant Capto
