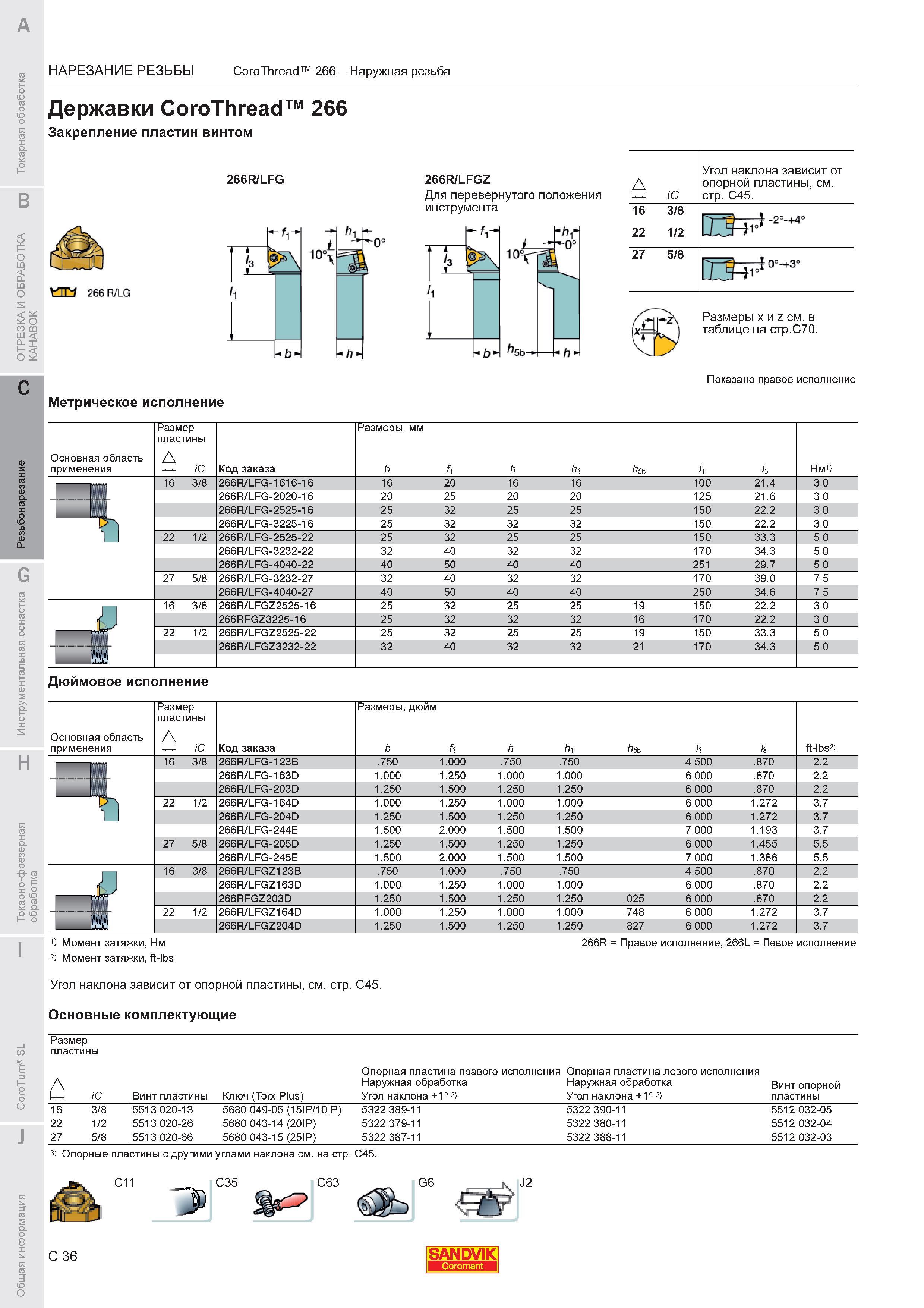

Нарезание резьбы на токарных станках CoroThread 266 Наружная резьба Державки CoroThread 266 Закрепление пластин винтом 266R/LFG 266R/LFGZ Для перевернутого положения инструмента kJ iC Угол наклона зависит от опорной пластины см. стр. С45. 16 3 8 22 LLj " 27 5 8 Размеры x и z см. в таблице на стр.С70. Показано правое исполнение Метрическое исполнение Основная область применения Размер пластины Размеры мм о Код заказа b f h Нм 16 3 8 266R/LFG-1616-16 16 20 16 16 100 21.4 3.0 266R/LFG-2020-16 20 25 20 20 125 21.6 3.0 266R/LFG-2525-16 25 32 25 25 150 22.2 3.0 266R/LFG-3225-16 25 32 32 32 150 22.2 3.0 22 266R/LFG-2525-22 25 32 25 25 150 33.3 5.0 266R/LFG-3232-22 32 40 32 32 170 34.3 5.0 266R/LFG-4040-22 40 50 40 40 251 29.7 5.0 27 5 8 266R/LFG-3232-27 32 40 32 32 170 39.0 7.5 266R/LFG-4040-27 40 50 40 40 250 34.6 7.5 16 3 8 266R/LFGZ2525-16 25 32 25 25 19 150 22.2 3.0 266RFGZ3225-16 25 32 32 32 16 170 22.2 3.0 22 266R/LFGZ2525-22 25 32 25 25 19 150 33.3 5.0 266R/LFGZ3232-22 32 40 32 32 21 170 34.3 5.0 е и е Размер пластины Размеры дюйм А к о Код заказа b f h 1 k ft-lbs 16 3 8 266R/LFG-123B .750 1.000 .750 .750 4.500 .870 2.2 266R/LFG-163D 1.000 1.250 1.000 1.000 6.000 .870 2.2 266R/LFG-203D 1.250 1.500 1.250 1.250 6.000 .870 2.2 22 266R/LFG-164D 1.000 1.250 1.000 1.000 6.000 1.272 3.7 266R/LFG-204D 1.250 1.500 1.250 1.250 6.000 1.272 3.7 266R/LFG-244E 1.500 2.000 1.500 1.500 7.000 1.193 3.7 27 5 8 266R/LFG-205D 1.250 1.500 1.250 1.250 6.000 1.455 5.5 266R/LFG-245E 1.500 2.000 1.500 1.500 7.000 1.386 5.5 16 3 8 266R/LFGZ123B .750 1.000 .750 .750 4.500 .870 2.2 266R/LFGZ163D 1.000 1.250 1.000 1.000 6.000 .870 2.2 266RFGZ203D 1.250 1.500 1.250 1.250 .025 6.000 .870 2.2 22 266R/LFGZ164D 1.000 1.250 1.000 1.000 .748 6.000 1.272 3.7 266R/LFGZ204D 1.250 1.500 1.250 1.250 .827 6.000 1.272 3.7 Основная область применения Момент затяжки Нм 2) Момент затяжки ft-lbs 266R Правое исполнение 266L Левое исполнение Угол наклона зависит от опорной пластины см. стр. С45. Основные комплектующие Размер пластины о Винт пластины Ключ (Torx Plus) Опорная пластина правого исполнения Опорная пластина левого исполнения Наружная обработка Наружная обработка Угол наклона +1 s) Угол наклона +1 s) Винт опорной пластины 16 3 8 5513 020-13 5680 049-05 (15IP 10IP) 5322 389-11 5322 390-11 5512 032-05 22 5513 020-26 5680 043-14 (20IP) 5322 379-11 5322 380-11 5512 032-04 27 5 8 5513 020-66 5680 043-15 (25IP) 5322 387-11 5322 388-11 5512 032-03 з) Опорные пластины с другими углами наклона см. на стр. C45. С11 С35 С63 J2 C 36 SANDVIK
