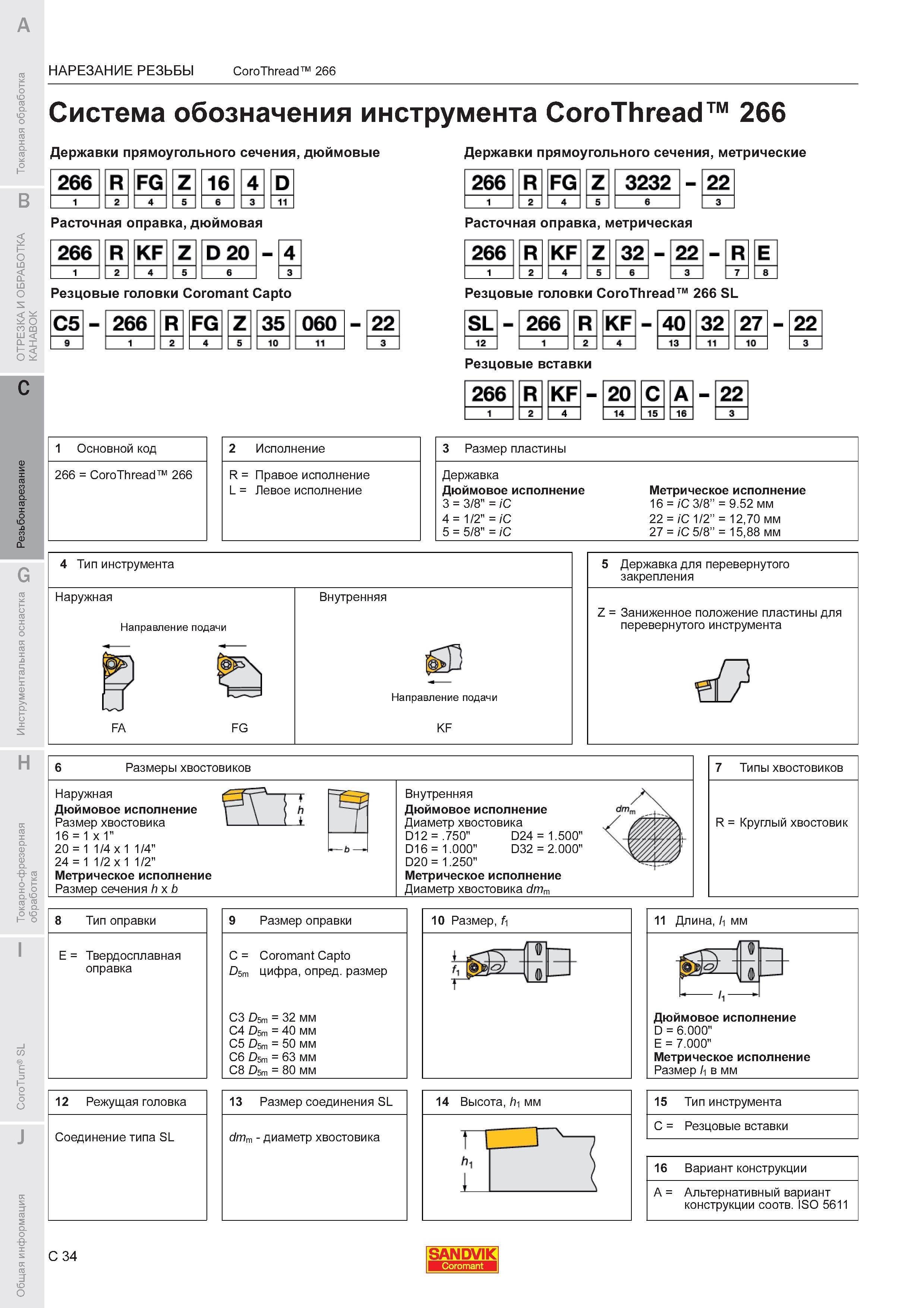

Нарезание резьбы на токарных станках CoroThread 266 Система обозначения инструмента CoroThread 266 Державки прямоугольного сечения дюймовые 266 R FG Z 16 4 D Расточная оправка дюймовая Резцовые головки Coromant Capto С5 266 FG 35 060 22 Державки прямоугольного сечения метрические 266 R FG Z 3232 - 22 Расточная оправка метрическая Резцовые головки CoroThread 266 SL SL 266 KF Резцовые вставки 266 KF 20 40 32 27 22 22 1 Основной код 266 CoroThread 266 2 Исполнение R Правое исполнение L Левое исполнение 4 Тип инструмента Наружная Направление подачи FA FG Внутренняя 3 Размер пластины Державка Дюймовое исполнение Метрическое исполнение 3 3 8" iC 16 iC 3 8'' 9.52 мм 4 1 2" iC 22 iC 1 2'' 1270 мм 5 5/8" iC 27 iC 5 8'' 1588 мм Направление подачи KF 5 Державка для перевернутого закрепления 6 Размеры хвостовиков Наружная Дюймовое исполнение Размер хвостовика 16 1 x 1" 20 4 x 4" 24 1 x 2" Метрическое исполнение Размер сечения h x b Внутренняя Дюймовое исполнение Диаметр хвостовика D12 .750" D24 1.500" D16 1.000" D32 2.000" D20 1.250" Метрическое исполнение Диаметр хвостовика dmm 8 Тип оправки E Твердосплавная оправка 9 Размер оправки C Coromant Capto D5m цифра опред. размер C3 D5m 32 мм C4 D5m 40 мм C5 D5m 50 мм C6 D5m 63 мм C8 D5m 80 мм 10 Размер f1 12 Режущая головка Соединение типа SL 13 Размер соединения SL dmm - диаметр хвостовика 14 Высота h1 мм Z Заниженное положение пластины для перевернутого инструмента 7 Типы хвостовиков R Круглый хвостовик 11 Длина l1 мм Дюймовое исполнение D 6.000" E 7.000" Метрическое исполнение Размер l1 в мм 15 Тип инструмента C Резцовые вставки 16 Вариант конструкции A Альтернативный вариант конструкции соотв. ISO 5611 C 34 SANDVIK
