Режимы резания Сандвик при токарной обработке Корректировка величины подачи В таблице указаны в процентах рекомендации по уменьшению подачи для пласти

Режимы резания Сандвик при токарной обработке Корректировка величины подачи В таблице указаны в процентах рекомендации по уменьшению подачи для пласти

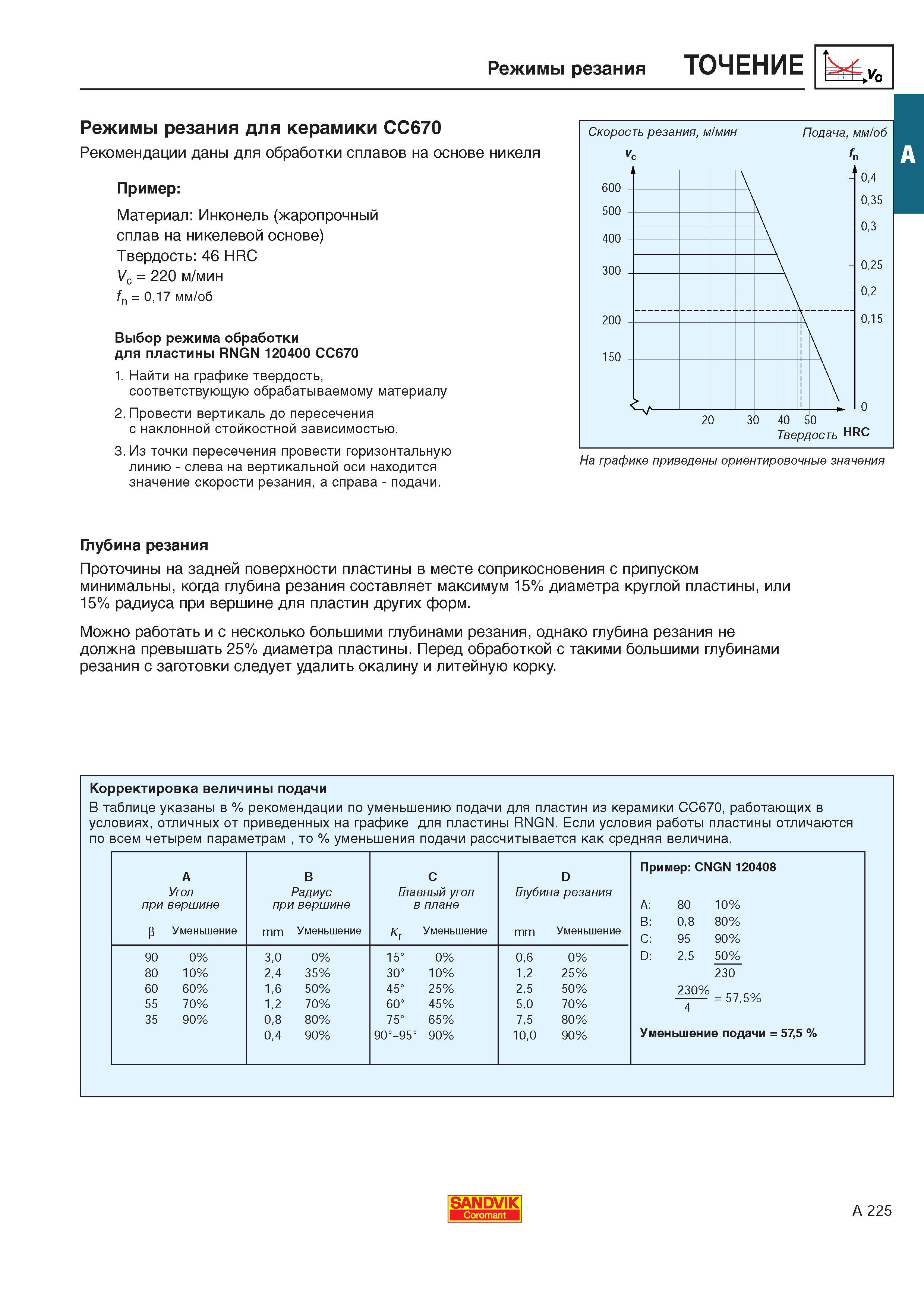

Режимы резания Сандвик при токарной обработке Корректировка величины подачи В таблице указаны в процентах рекомендации по уменьшению подачи для пластин из керамики СС670 работающих в условиях отличных от приведенных на графике для пластины RNGN. Если условия работы пластины отличаются по всем четырем параметрам то уменьшения подачи рассчитывается как средняя величина. А В С D Пример CNGN 120408 Угол Радиус Главный угол Глубина резания при вершине при вершине в плане А 80 10% в- 08 80% Р Уменьшение mm Уменьшение Уменьшение mm Уменьшение С 95 90% 90 0% 30 0% 15 0% 06 0% D 25 50% 80 10% 24 35% СО о 10% 12 25% 230 60 60% 16 50% 45 25% 25 50% 230% 55 70% 12 70% 60 45% 50 70% 575% 4 35 90% 08 80% 75 65% 75 80% 04 90% 90-95 90% 100 90% Уменьшение подачи 575 SANDVIK Coromant А 225 Режимы резания Точение на металлорежущих станках Режимы резания для керамики СС670 Рекомендации даны для обработки сплавов на основе никеля Пример Материал Инконель (жаропрочный сплав на никелевой основе) Твердость 46 HRC Vc 220 м мин fп 017 мм/об Выбор режима обработки для пластины RNGN 120400 СС670 1. Найти на графике твердость соответствующую обрабатываемому материалу 2. Провести вертикаль до пересечения с наклонной стойкостной зависимостью. 3. Из точки пересечения провести горизонтальную линию - слева на вертикальной оси находится значение скорости резания а справа - подачи. лубина резания Проточины на задней поверхности пластины в месте соприкосновения с припуском минимальны когда глубина резания составляет максимум 15% диаметра круглой пластины или 15% радиуса при вершине для пластин других форм. Можно работать и с несколько большими глубинами резания однако глубина резания не должна превышать 25% диаметра пластины. Перед обработкой с такими большими глубинами резания с заготовки следует удалить окалину и литейную корку.
