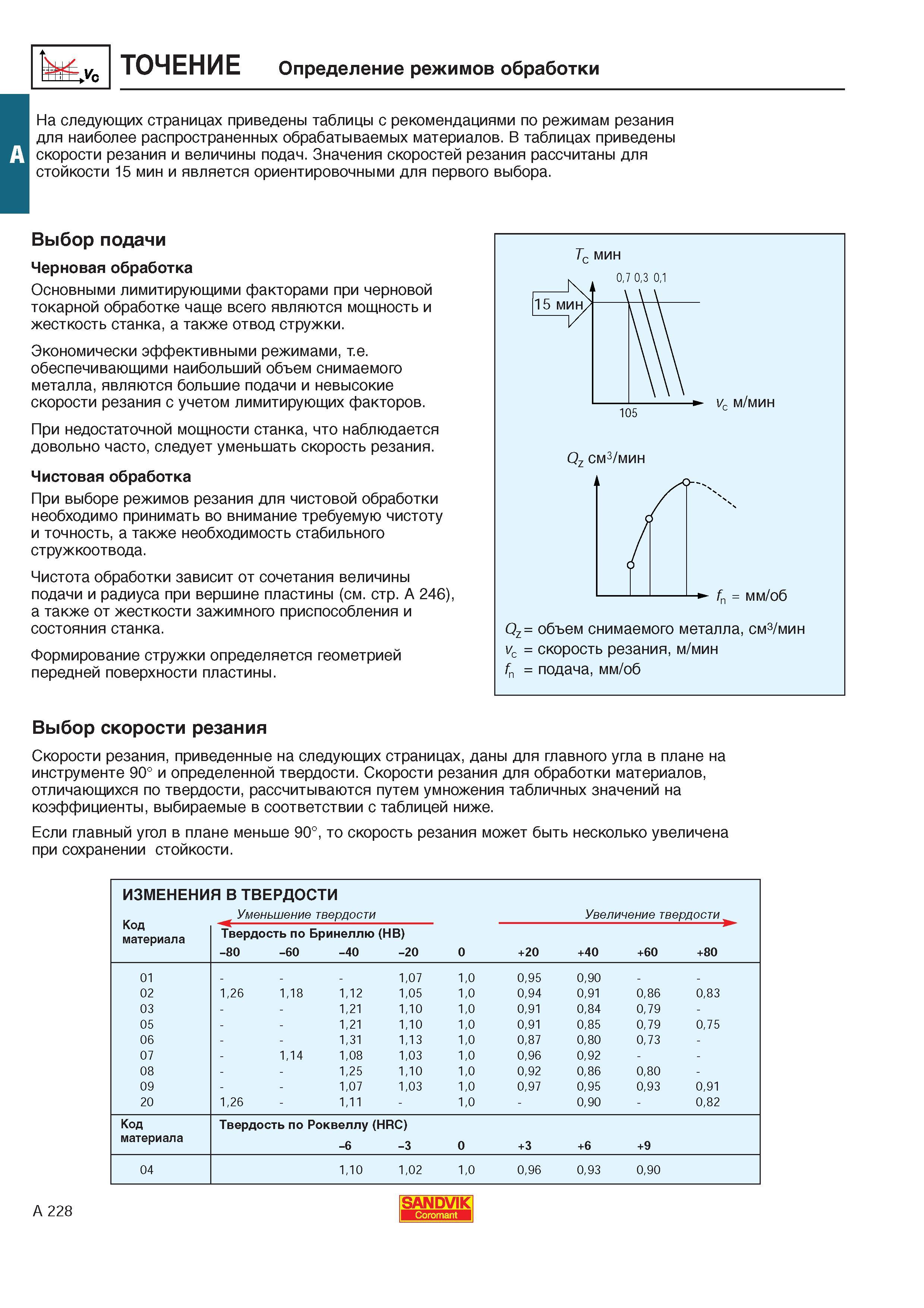

Определение режимов резания Sandvik Coromant при токарной обработке На следующих страницах приведены таблицы с рекомендациями по режимам резания

Определение режимов резания Sandvik Coromant при токарной обработке На следующих страницах приведены таблицы с рекомендациями по режимам резания

Определение режимов резания Sandvik Coromant при токарной обработке На следующих страницах приведены таблицы с рекомендациями по режимам резания _ для наиболее распространенных обрабатываемых материалов. В таблицах приведены скорости резания и величины подач. Значения скоростей резания рассчитаны для стойкости 15 мин и является ориентировочными для первого выбора. Выбор подачи Черновая обработка Основными лимитирующими факторами при черновой токарной обработке чаще всего являются мощность и жесткость станка а также отвод стружки. Экономически эффективными режимами т.е. обеспечивающими наибольший объем снимаемого металла являются большие подачи и невысокие скорости резания с учетом лимитирующих факторов. При недостаточной мощности станка что наблюдается довольно часто следует уменьшать скорость резания. Чистовая обработка При выборе режимов резания для чистовой обработки необходимо принимать во внимание требуемую чистоту и точность а также необходимость стабильного стружкоотвода. Чистота обработки зависит от сочетания величины подачи и радиуса при вершине пластины (см. стр. А 246) а также от жесткости зажимного приспособления и состояния станка. Формирование стружки определяется геометрией передней поверхности пластины. Tc мин Qz см3 мин Qz объем снимаемого металла см3 мин vc скорость резания м мин fn подача мм/об Выбор скорости резания Скорости резания приведенные на следующих страницах даны для главного угла в плане на инструменте 90 и определенной твердости. Скорости резания для обработки материалов отличающихся по твердости рассчитываются путем умножения табличных значений на коэффициенты выбираемые в соответствии с таблицей ниже. Если главный угол в плане меньше 90 то скорость резания может быть несколько увеличена при сохранении стойкости. ИЗМЕНЕНИЯ В ТВЕРДОСТИ Уменьшение твердости Увеличение твердости Код материала Твердость по Бринеллю (HB) -80 -60 -40 -20 0 +20 +40 +60 +80 01 - 107 10 095 090 02 126 118 112 105 10 094 091 086 083 03 121 110 10 091 084 079 - 05 121 110 10 091 085 079 075 06 131 113 10 087 080 073 - 07 - 114 108 103 10 096 092 08 125 110 10 092 086 080 - 09 107 103 10 097 095 093 091 20 126 - 111 - 10 - 090 - 082 Код материала Твердость по Роквеллу (HRC) -6 -3 0 +3 +6 +9 04 110 102 10 096 093 090 A 228 SANDVIK Coromant Точение на металлорежущих станках
