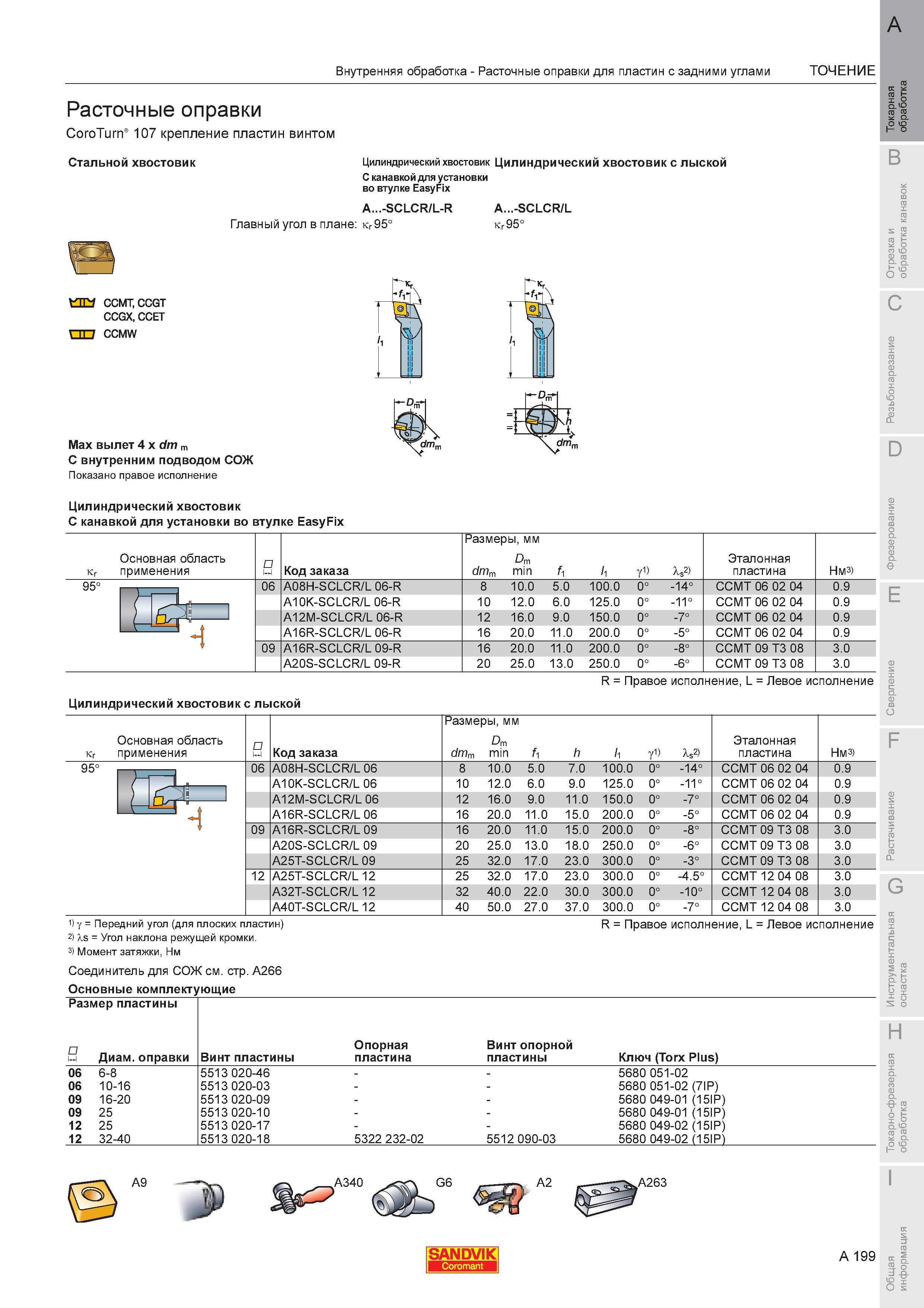

Расточные оправки Sandvik CoroTurn 107 крепление пластин винтом Стальной хвостовик Цилиндрический хвостовик Цилиндрический хвостовик с лыской С канавкой для установки во втулке EasyFix A...-SCLCR/L-R A...-SCLCR/L Главный угол в плане 95 95 Показано правое исполнение Цилиндрический хвостовик С канавкой для установки во втулке EasyFix Kr Основная область применения о и Код заказа Размеры мм Dm dmm min fi h у1) Xs2) Эталонная пластина Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ Нм 95 ) J 06 A08H-SCLCR/L 06-R 8 10.0 5.0 100.0 0 -14 CCMT 06 02 04 0.9 jL frfh 1 A10K-SCLCR/L 06-R 10 12.0 6.0 125.0 0 -11 CCMT 06 02 04 0.9 L A12M-SCLCR/L 06-R 12 16.0 9.0 150.0 0 -7 CCMT 06 02 04 0.9 A16R-SCLCR/L 06-R 16 20.0 11.0 200.0 0 -5 CCMT 06 02 04 0.9 09 A16R-SCLCR/L 09-R 16 20.0 11.0 200.0 0 -8 CCMT 09 T3 08 3.0 A20S-SCLCR/L 09-R 20 25.0 13.0 250.0 0 -6 CCMT 09 T3 08 3.0 R Правое исполнение L Левое исполнение Цилиндрический хвостовик с лыской Kr Основная область применения D u Код заказа Размеры мм Dm dmm min fi h h Y1) Xs2) Эталонная пластина Нм 95 06 A08H-SCLCR/L 06 8 10.0 5.0 7.0 100.0 0 -14 CCMT 06 02 04 0.9 r 631 A10K-SCLCR/L 06 10 12.0 6.0 9.0 125.0 0 -11 CCMT 06 02 04 0.9 A12M-SCLCR/L 06 12 16.0 9.0 11.0 150.0 0 -7 CCMT 06 02 04 0.9 4 A16R-SCLCR/L 06 16 20.0 11.0 15.0 200.0 0 -5 CCMT 06 02 04 0.9 1 09 A16R-SCLCR/L 09 16 20.0 11.0 15.0 200.0 0 -8 CCMT 09 T3 08 3.0 A20S-SCLCR/L 09 20 25.0 13.0 18.0 250.0 0 -6 CCMT 09 T3 08 3.0 A25T-SCLCR/L 09 25 32.0 17.0 23.0 300.0 0 -3 CCMT 09 T3 08 3.0 12 A25T-SCLCR/L 12 25 32.0 17.0 23.0 300.0 0 -4.5 CCMT 12 04 08 3.0 A32T-SCLCR/L 12 32 40.0 22.0 30.0 300.0 0 -10 CCMT 12 04 08 3.0 A40T-SCLCR/L 12 40 50.0 27.0 37.0 300.0 0 -7 CCMT 12 04 08 3.0 1) у Передний угол (для плоских пластин) R Правое исполнение L Левое исполнение 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм Соединитель для СОЖ см. стр. A266 Основные комплектующие Размер пластины K Диаметр оправки Винт пластины Опорная пластина Винт опорной пластины Ключ (Torx Plus) 06 6-8 5513 020-46 5680 051-02 06 10-16 5513 020-03 5680 051-02 (7IP) 09 16-20 5513 020-09 5680 049-01 (15IP) 09 25 5513 020-10 5680 049-01 (15IP) 12 25 5513 020-17 5680 049-02 (15IP) 12 32-40 5513 020-18 5322 232-02 5512 090-03 5680 049-02 (15IP)
