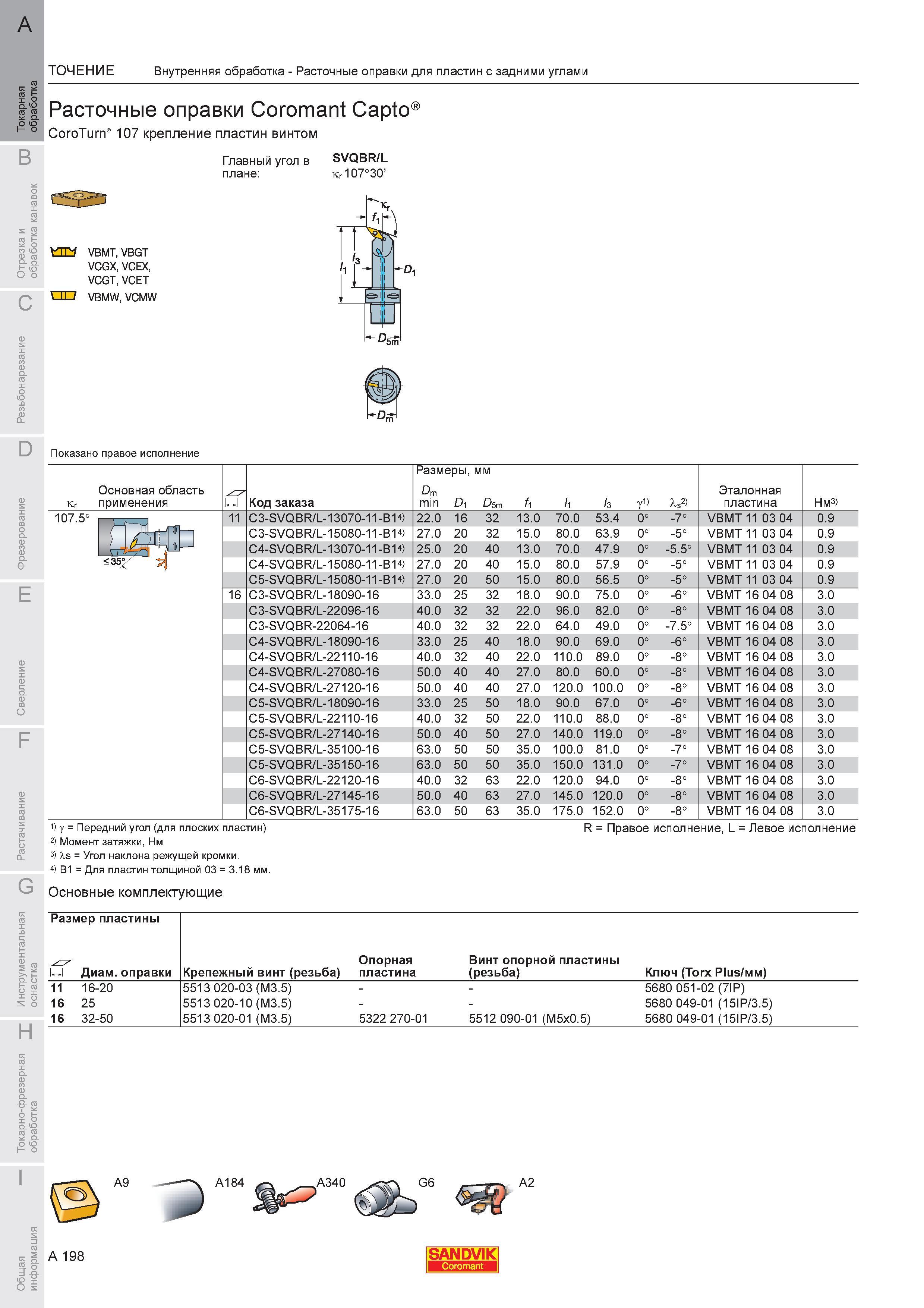

202 Каталог SANDVIK COROMANT 2008 Режущий инструмент и оснастка для обработки на станках Стр.A198 |
|||||
Расточные оправки Sandvik Coromant Capto CoroTurn 107 крепление пластин винтом Главный угол в SVQBR/L плане VBMT VBGT VCGX VCEX VCGT VCET VРасточные оправки Sandvik Coromant Capto CoroTurn 107 крепление пластин винтом Главный угол в SVQBR/L плане VBMT VBGT VCGX VCEX VCGT VCET VBMW VCMW Показано правое исполнение Основная область применения M Код заказа Размеры мм Dm min Di D5m fi l1 1з y1) Xs2) Эталонная пластина Нм 107.5 Ггй . .I- 11 C3-SVQBR/L-13070-11-B14) 22.0 16 32 13.0 70.0 53.4 0 -7 VBMT 11 03 04 0.9 C3-SVQBR/L-15080-11-B14) 27.0 20 32 15.0 80.0 63.9 0 -5 VBMT 11 03 04 0.9 ГР 1 C4-SVQBR/L-13070-11-B14) 25.0 20 40 13.0 70.0 47.9 0 -5.5 VBMT 11 03 04 0.9 35 C4-SVQBR/L-15080-11-B14) 27.0 20 40 15.0 80.0 57.9 0 -5 VBMT 11 03 04 0.9 C5-SVQBR/L-15080-11-B14) 27.0 20 50 15.0 80.0 56.5 0 -5 VBMT 11 03 04 0.9 16 C3-SVQBR/L-18090-16 33.0 25 32 18.0 90.0 75.0 0 -6 VBMT 16 04 08 3.0 C3-SVQBR/L-22096-16 40.0 32 32 22.0 96.0 82.0 0 -8 VBMT 16 04 08 3.0 C3-SVQBR-22064-16 40.0 32 32 22.0 64.0 49.0 0 -7.5 VBMT 16 04 08 3.0 C4-SVQBR/L-18090-16 33.0 25 40 18.0 90.0 69.0 0 -6 VBMT 16 04 08 3.0 C4-SVQBR/L-22110-16 40.0 32 40 22.0 110.0 89.0 0 -8 VBMT 16 04 08 3.0 C4-SVQBR/L-27080-16 50.0 40 40 27.0 80.0 60.0 0 -8 VBMT 16 04 08 3.0 C4-SVQBR/L-27120-16 50.0 40 40 27.0 120.0 100.0 0 -8 VBMT 16 04 08 3.0 C5-SVQBR/L-18090-16 33.0 25 50 18.0 90.0 67.0 0 -6 VBMT 16 04 08 3.0 C5-SVQBR/L-22110-16 40.0 32 50 22.0 110.0 88.0 0 -8 VBMT 16 04 08 3.0 C5-SVQBR/L-27140-16 50.0 40 50 27.0 140.0 119.0 0 -8 VBMT 16 04 08 3.0 C5-SVQBR/L-35100-16 63.0 50 50 35.0 100.0 81.0 0 -7 VBMT 16 04 08 3.0 C5-SVQBR/L-35150-16 63.0 50 50 35.0 150.0 131.0 0 -7 VBMT 16 04 08 3.0 C6-SVQBR/L-22120-16 40.0 32 63 22.0 120.0 94.0 0 -8 VBMT 16 04 08 3.0 C6-SVQBR/L-27145-16 50.0 40 63 27.0 145.0 120.0 0 -8 VBMT 16 04 08 3.0 C6-SVQBR/L-35175-16 63.0 50 63 35.0 175.0 152.0 0 -8 VBMT 16 04 08 3.0 1) y Передний угол (для плоских пластин) R Правое исполнение L Левое исполнение 2) Момент затяжки Нм 3) Xs Угол наклона режущей кромки. 4) B1 Для пластин толщиной 03 3.18 мм. Основные комплектующие Размер пластины IM Диаметр оправки Крепежный винт (резьба) Опорная пластина Винт опорной пластины (резьба) Ключ (Torx Plus мм) 11 16-20 16 25 16 32-50 5513 020-03 (M3.5) 5513 020-10 (M3.5) 5513 020-01 (M3.5) 5322 270-01 5512 090-01 (M5x0.5) 5680 051-02 (7IP) 5680 049-01 (15IP 3.5) 5680 049-01 (15IP 3.5) |
|||||
