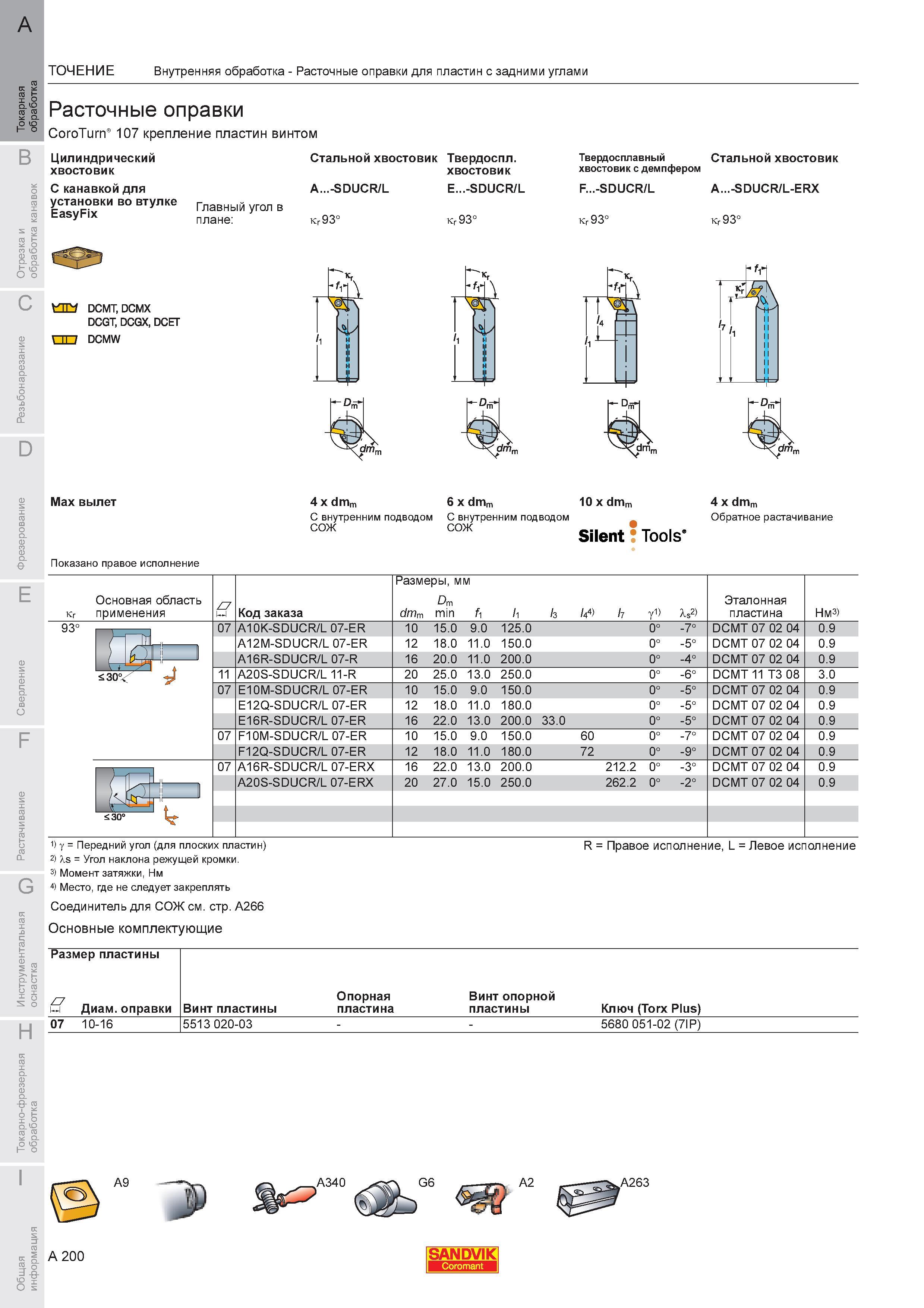

Расточные оправки Sandvik Coromant CoroTurn 107 крепление пластин винтом Цилиндрический хвостовик С канавкой для EasvFix во втулке Главный

Расточные оправки Sandvik Coromant CoroTurn 107 крепление пластин винтом Цилиндрический хвостовик С канавкой для EasvFix во втулке Главный угол в y плане Стальной хвостовик Твердоспл. хвостовик A...-SDUCR/L 93 E...-SDUCR/L 93 Твердосплавный Стальной хвостовик хвостовик с демпфером F...-SDUCR/L 93 A...-SDUCR/L-ERX 93 DCMT DCMX DCGT DCGX DCET ПП DCMW f1 N i ет '1 4у ill D r -is hfi Max вылет 4 x dmm С внутренним подводом СОЖ 6 x dmm С внутренним подводом СОЖ 10 x dmm Silent Tools 4 x dmm Обратное растачивание Показано правое исполнение Z7 1 1 Код заказа ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин с задними углами Размеры мм Dm dmm min fi li 1з l44) l7 Y1) Xs2) Эталонная пластина Нм 07 A10K-SDUCR/L 07-ER 10 15.0 9.0 125.0 0 -7 DCMT 07 02 04 0.9 A12M-SDUCR/L 07-ER 12 18.0 11.0 150.0 0 -5 DCMT 07 02 04 0.9 A16R-SDUCR/L 07-R 16 20.0 11.0 200.0 0 -4 DCMT 07 02 04 0.9 11 A20S-SDUCR/L 11-R 20 25.0 13.0 250.0 0 -6 DCMT 11 T3 08 3.0 07 E10M-SDUCR/L 07-ER 10 15.0 9.0 150.0 0 -5 DCMT 07 02 04 0.9 E12Q-SDUCR/L 07-ER 12 18.0 11.0 180.0 0 -5 DCMT 07 02 04 0.9 E16R-SDUCR/L 07-ER 16 22.0 13.0 200.0 33.0 0 -5 DCMT 07 02 04 0.9 07 F10M-SDUCR/L 07-ER 10 15.0 9.0 150.0 60 0 -7 DCMT 07 02 04 0.9 F12Q-SDUCR/L 07-ER 12 18.0 11.0 180.0 72 0 -9 DCMT 07 02 04 0.9 07 A16R-SDUCR/L 07-ERX 16 22.0 13.0 200.0 212.2 0 -3 DCMT 07 02 04 0.9 A20S-SDUCR/L 07-ERX 20 27.0 15.0 250.0 262.2 0 -2 DCMT 07 02 04 0.9 Основная область применения 93 .30 1) у Передний угол (для плоских пластин) 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Место где не следует закреплять Соединитель для СОЖ см. стр. A266 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины F Диаметр оправки Винт пластины Опорная пластина Винт опорной пластины Ключ (Torx Plus) 07 10-16 5513 020-03 5680 051-02 (7IP)
