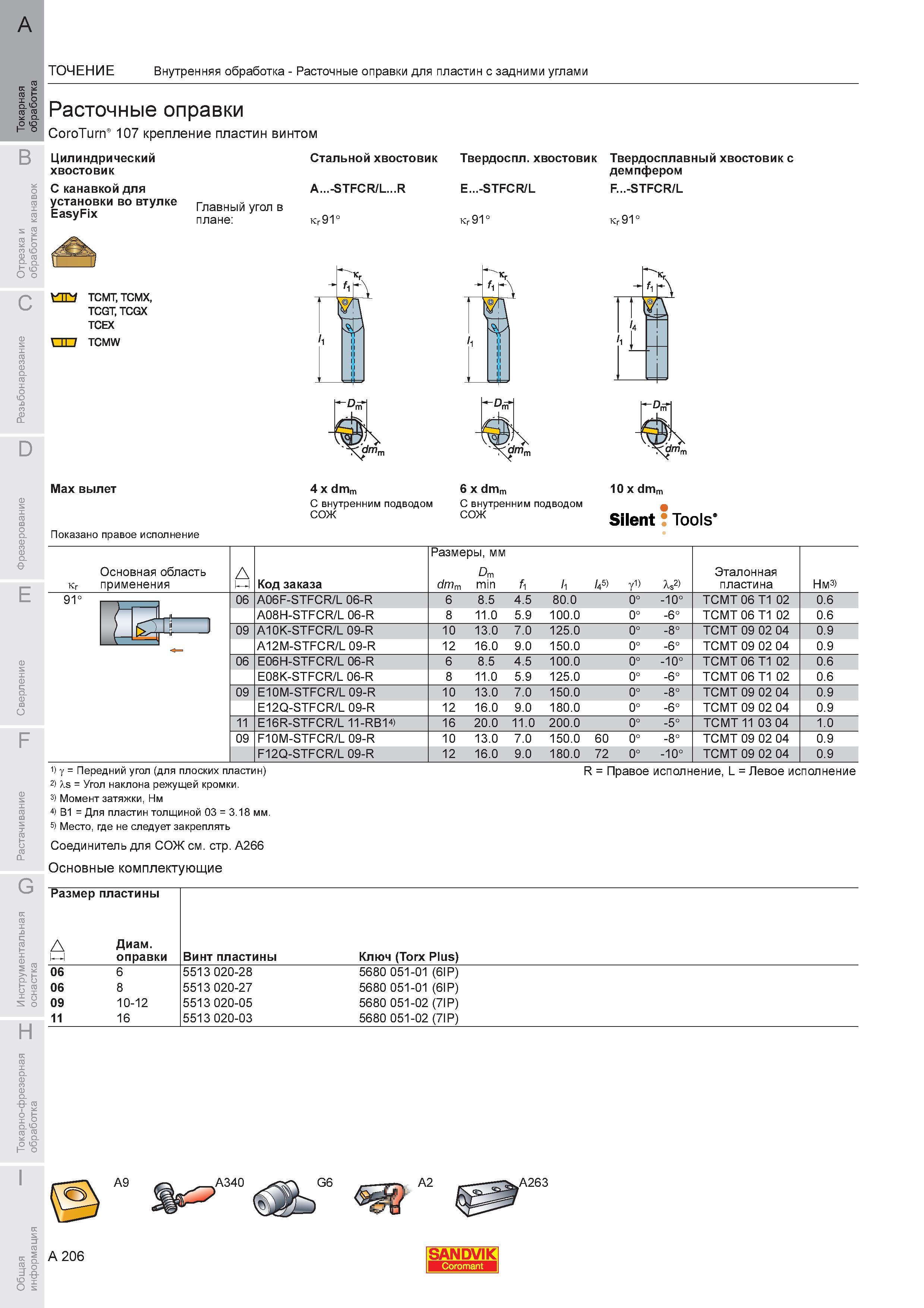

Расточные оправки Sandvik Coromant CoroTurn 107 крепление пластин винтом Цилиндрический хвостовик С канавкой для E vFix во втулке Главный угол в y плане Стальной хвостовик Твердоспл. хвостовик Твердосплавный хвостовик с демпфером A...-STFCR/L...R E...-STFCR/L F...-STFCR/L 91 91 91 кттч тсмт.тсмх TCGT TCGX ТСЕХ ГТГ7 TCMW Max вылет Показано правое исполнение 4 x dmm С внутренним подводом СОЖ 6 x dmm С внутренним подводом СОЖ 10 x dmm Silent Tools Основная область применения Код заказа Размеры мм Dm dmm min fi i 4) Y1) Xs2) Эталонная пластина ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин с задними углами Нм 91 06 A06F-STFCR/L 06-R 6 8.5 4.5 80.0 0 -10 TCMT 06 T1 02 0.6 A08H-STFCR/L 06-R 8 11.0 5.9 100.0 0 -6 TCMT 06 T1 02 0.6 11 J-r 09 A10K-STFCR/L 09-R 10 13.0 7.0 125.0 0 -8 TCMT 09 02 04 0.9 A12M-STFCR/L 09-R 12 16.0 9.0 150.0 0 -6 TCMT 09 02 04 0.9 06 E06H-STFCR/L 06-R 6 8.5 4.5 100.0 0 -10 TCMT 06 T1 02 0.6 E08K-STFCR/L 06-R 8 11.0 5.9 125.0 0 -6 TCMT 06 T1 02 0.6 09 E10M-STFCR/L 09-R 10 13.0 7.0 150.0 0 -8 TCMT 09 02 04 0.9 E12Q-STFCR/L 09-R 12 16.0 9.0 180.0 0 -6 TCMT 09 02 04 0.9 11 E16R-STFCR/L 11-RB14) 16 20.0 11.0 200.0 0 -5 TCMT 11 03 04 1.0 09 F10M-STFCR/L 09-R 10 13.0 7.0 150.0 60 0 -8 TCMT 09 02 04 0.9 F12Q-STFCR/L 09-R 12 16.0 9.0 180.0 72 0 -10 TCMT 09 02 04 0.9 1) y Передний угол (для плоских пластин) 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм 4) B1 Для пластин толщиной 03 3.18 мм. 5) Место где не следует закреплять Соединитель для СОЖ см. стр. A266 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Диаметр оправки Винт пластины Ключ (Torx Plus) 06 6 5513 020-28 5680 051-01 (6IP) 06 8 5513 020-27 5680 051-01 (6IP) 09 10-12 5513 020-05 5680 051-02 (7IP) 11 16 5513 020-03 5680 051-02 (7IP)
