Расточные оправки Sandvik Coromant CoroTurn 107 крепление пластин винтом Цилиндрический хвостовик с лыской Главный угол в плане Стальной хв

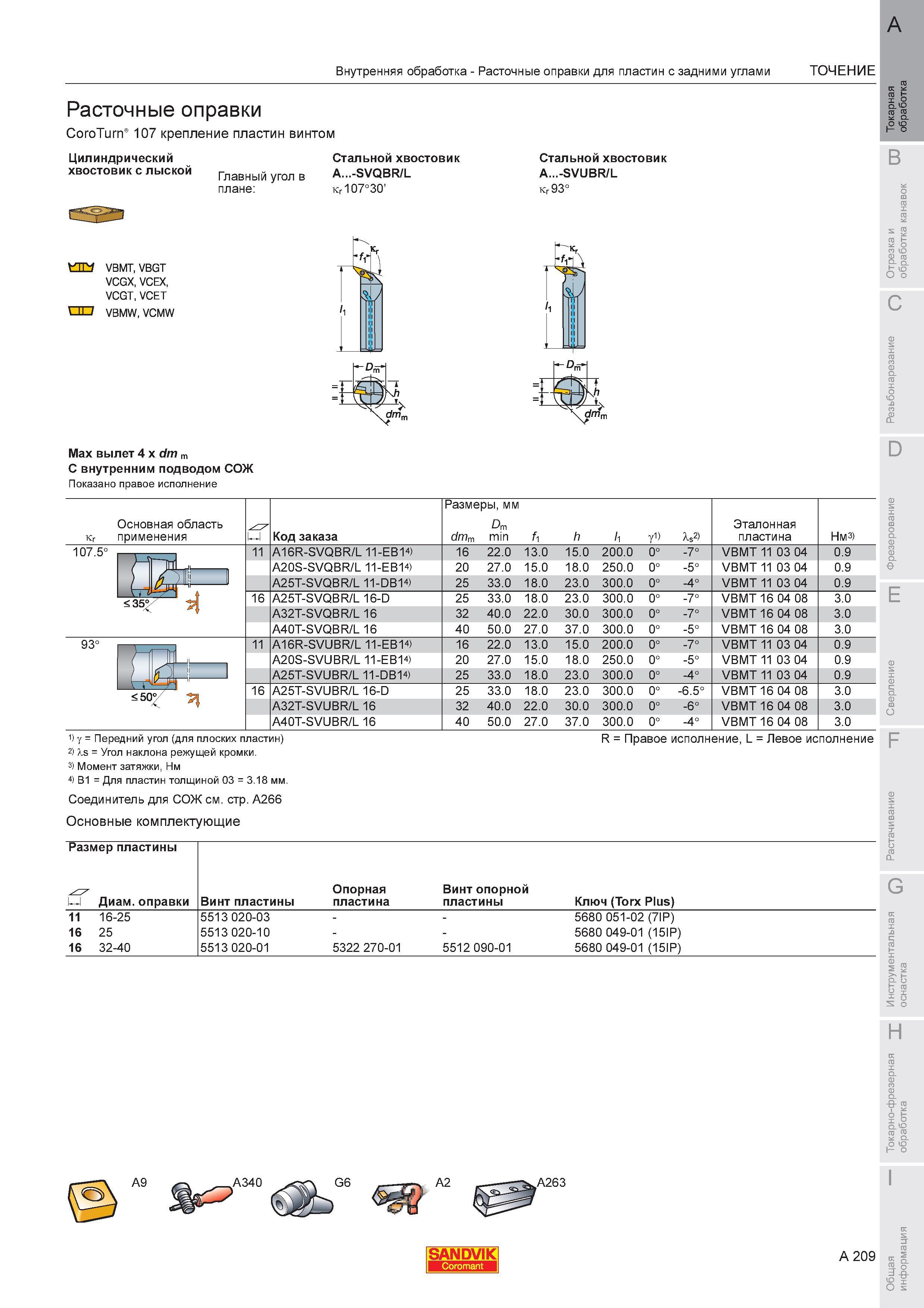

Расточные оправки Sandvik Coromant CoroTurn 107 крепление пластин винтом Цилиндрический хвостовик с лыской Главный угол в плане Стальной хвостовик A...-SVQBR/L Kr 10730 Стальной хвостовик A...-SVUBR/L 93 tOEJ VBMT VBGT VCGX VCEX VCGT VCET ПО VBMW.VCMW Max вылет 4 x dm m С внутренним подводом СОЖ Показано правое исполнение Kr Основная область применения Код заказа Размеры мм Dm dmm min fi h h Y1) V) Эталонная пластина Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ Нм 107.5 11 A16R-SVQBR/L 11-EB14) 16 22.0 13.0 15.0 200.0 0 -7 VBMT 11 03 04 0.9 if Lirjf A20S-SVQBR/L 11-EB14) 20 27.0 15.0 18.0 250.0 0 -5 VBMT 11 03 04 0.9 Агт 1 A25T-SVQBR/L 11-DB14 25 33.0 18.0 23.0 300.0 0 -4 VBMT 11 03 04 0.9 35 16 A25T-SVQBR/L 16-D 25 33.0 18.0 23.0 300.0 0 -7 VBMT 16 04 08 3.0 A32T-SVQBR/L 16 32 40.0 22.0 30.0 300.0 0 -7 VBMT 16 04 08 3.0 A40T-SVQBR/L 16 40 50.0 27.0 37.0 300.0 0 -5 VBMT 16 04 08 3.0 93 11 A16R-SVUBR/L 11-EB14) 16 22.0 13.0 15.0 200.0 0 -7 VBMT 11 03 04 0.9 ( "1 A20S-SVUBR/L 11-EB14) 20 27.0 15.0 18.0 250.0 0 -5 VBMT 11 03 04 0.9 0-4 рг 1 A25T-SVUBR/L 11-DB14) 25 33.0 18.0 23.0 300.0 0 -4 VBMT 11 03 04 0.9 7 10 16 A25T-SVUBR/L 16-D 25 33.0 18.0 23.0 300.0 0 -6.5 VBMT 16 04 08 3.0 V A32T-SVUBR/L 16 32 40.0 22.0 30.0 300.0 0 -6 VBMT 16 04 08 3.0 A40T-SVUBR/L 16 40 50.0 27.0 37.0 300.0 0 -4 VBMT 16 04 08 3.0 1) y Передний угол (для плоских пластин) R Правое исполнение L Левое исполнение 2) Угол наклона режущей кромки. 3) Момент затяжки Нм 4) B1 Для пластин толщиной 03 3.18 мм. Соединитель для СОЖ см. стр. A266 Основные комплектующие Размер пластины M Диаметр оправки Винт пластины Опорная пластина Винт опорной пластины Ключ (Torx Plus) 11 16-25 5513 020-03 5680 051-02 (7IP) 16 25 5513 020-10 5680 049-01 (15IP) 16 32-40 5513 020-01 5322 270-01 5512 090-01 5680 049-01 (15IP)
