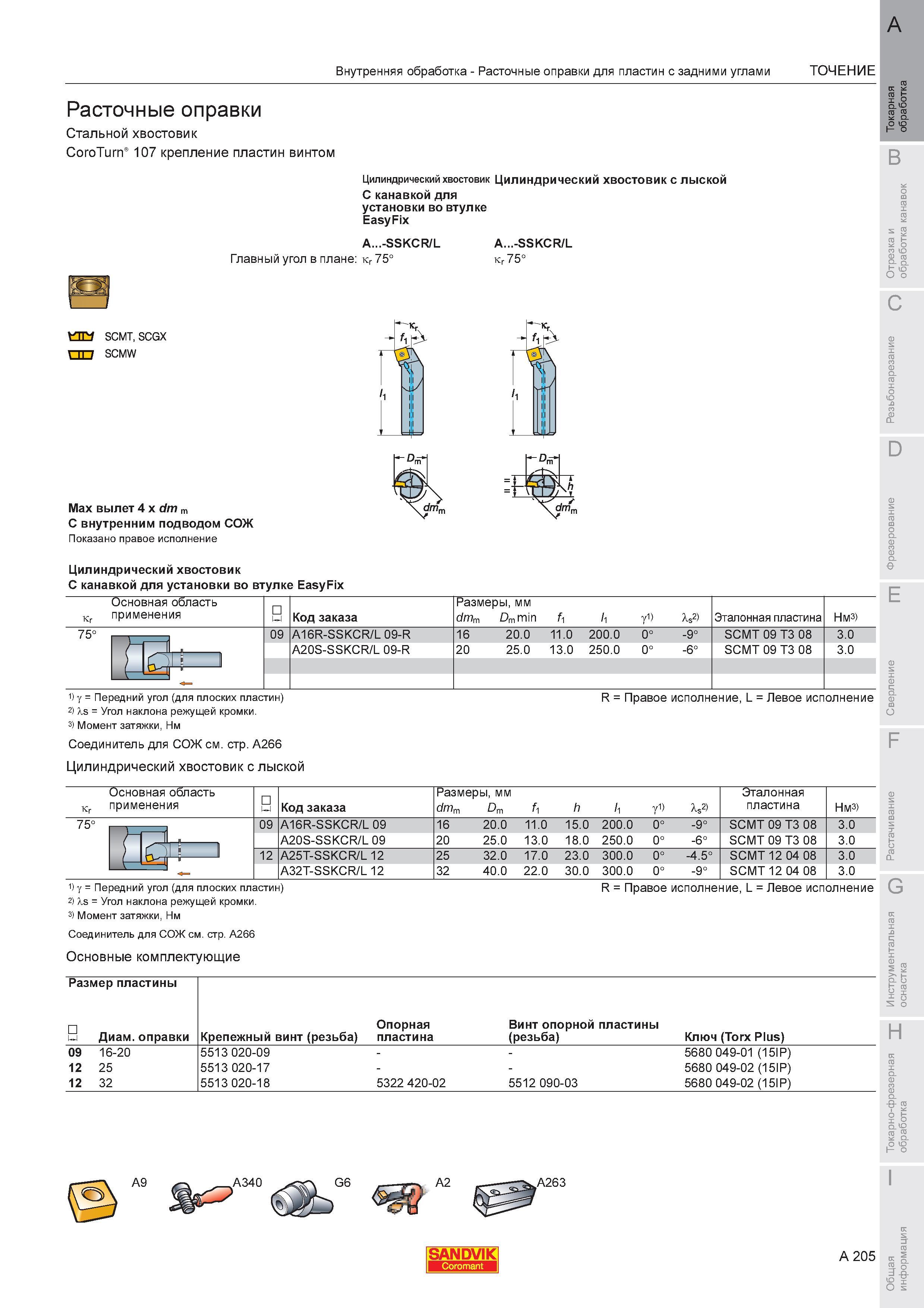

Расточные оправки Sandvik Coromant Стальной хвостовик CoroTurn 107 крепление пластин винтом Цилиндрический хвостовик С канавкой для установ

Расточные оправки Sandvik Coromant Стальной хвостовик CoroTurn 107 крепление пластин винтом Цилиндрический хвостовик С канавкой для установки во втулке EasyFix A...-SSKCR/L A...-SSKCR/L Главный угол в плане 75 75 МИ SCMT SCGX ПП SCMW hr+П Max вылет 4 x dm m С внутренним подводом СОЖ Показано правое исполнение Цилиндрический хвостовик С канавкой для установки во втулке EasyFix Основная область применения U Код заказа Размеры мм dmm Dm min fi l1 Y1) Xs2) Эталонная пластина Внутренняя обработка Расточные оправки для пластин с задними углами Цилиндрический хвостовик с лыской ТОЧЕНИЕ Нм 75 J 09 A16R-SSKCR/L 09-R 16 20.0 11.0 200.0 0 -9 SCMT 09 T3 08 3.0 и A20S-SSKCR/L 09-R 20 25.0 13.0 250.0 0 -6 SCMT 09 T3 08 3.0 1) у Передний угол (для плоских пластин) R Правое исполнение L Левое исполнение 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм Соединитель для СОЖ см. стр. A266 Цилиндрический хвостовик с лыской Основная область применения u Код заказа Размеры мм dmm Dm f1 h li y1) Xs2) Эталонная пластина Нм 75 i 09 A16R-SSKCR/L 09 16 20.0 11.0 15.0 200.0 0 -9 SCMT 09 T3 08 3.0 riTil 1 A20S-SSKCR/L 09 20 25.0 13.0 18.0 250.0 0 -6 SCMT 09 T3 08 3.0 L bJ-s 4 12 A25T-SSKCR/L 12 25 32.0 17.0 23.0 300.0 0 -4.5 SCMT 12 04 08 3.0 1 - A32T-SSKCR/L 12 32 40.0 22.0 30.0 300.0 0 -9 SCMT 12 04 08 3.0 1) у Передний угол (для плоских пластин) R Правое исполнение L Левое исполнение 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм Соединитель для СОЖ см. стр. A266 Основные комплектующие Размер пластины Диаметр оправки Крепежный винт (резьба) Опорная пластина Винт опорной пластины (резьба) Ключ (Torx Plus) 09 16-20 5513 020-09 5680 049-01 (15IP) 12 25 5513 020-17 5680 049-02 (15IP) 12 32 5513 020-18 5322 420-02 5512 090-03 5680 049-02 (15IP)
